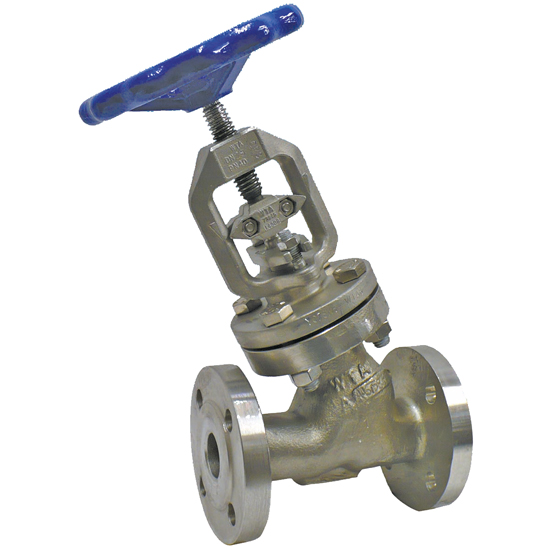

RVS WTA vrijstroomafsluiter met balg  -  KP-712

RVS WTA vrijstroomafsluiter met balg  |  KP-712

RVS WTA vrijstroomafsluiter met balg  |  KP-712
RVS WTA vrijstroomafsluiter met balg  |  KP-712

Flensaansluiting PN 40

Geschikt voor: koud en heet water, koolwaterstoffen, gas, lucht, chemicaliën en zuren

  • WTA type 11.3-S-FL-A4.
  • Emissie vrije afdichting, onderhoudsvrij.
  • Balg beschermd tegen waterslag.
  • Duurzaam in gebruik.
  • "Backseat" die "Blow-outs" tegen gaat en veiligheidsstopbus pakking.
  • Buitenliggende draadspindel met standindicatie.
  • Gelagerde klep en gedeelde spindel als anti-torsie beveiliging voor de balg.
Specificaties
RVS WTA vrijstroomafsluiter met balg  |  KP-712
RVS WTA vrijstroomafsluiter met balg  |  KP-712

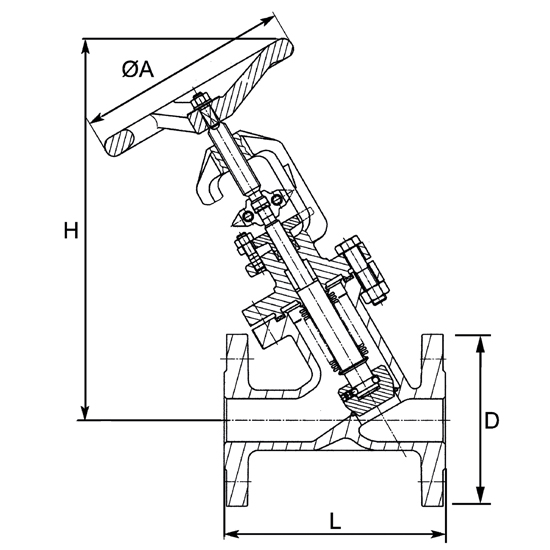

Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN L ØA H geopend D ØK Gewicht (kg) Bestellen
1471214500015 15 130 150 295 95 65 x  4 x 14 7,0
1471214500020 20 150 150 295 105  75 x  4 x 14 8,0
1471214500025 25 160 150 295 115  85 x  4 x 14 8,0
1471214500030 32 180 175 330 140 100 x  4 x 18 12,0
1471214500040 40 200 175 330 150 110 x  4 x 18 14,0
1471214500050 50 230 200 360 165 125 x  4 x 18 17,0
1471214500065 65 290 200 435 185 145 x  8 x 18 22,0
1471214500080 80 310 250 580 200 160 x  8 x 18 40,0
1471214500100 100 350 300 600 235 190 x  8 x 22 54,0
1471214500125 125 400 300 620 270 220 x  8 x 26 86,0
1471214500150 150 480 400 890 300 250 x  8 x 26 150,0
1471214500200 200 600 400 905 375 320 x 12 x 30 255,0

Opties

  • met regelklep
  • met gelast bovendeel
  • met verwarmingsmantel
  • met pneumatische bediening
  • met S(oft) H(igh) T(temperature) S(ealing) tot max 220°C

Specificaties

Type KP-712
Materiaal RVS GXCrNiMo19-11-2
Drukklasse PN 40
Bovendeel RVS GXCrNiMo19-11-2
Handwiel Gietijzer EN-GJL-200 epoxy gecoat
Zitting RVS gestelliteerd
Klep RVS X6CrNiMoTi17-12-2 gestelliteerd, conisch dichtend
Spindel 2-delig Bovenstuk RVS X39CrMo17-1
Onderstuk RVS X6CrNiMoTi17-12-2
Balg Meerwandig RVS X6CrNiMoTi17-12-2
Dekselpakking Kamprofiel RVS X6CrNiMoTi17-12-2 met grafiet toplaag
Stopbuspakking Grafiet
Inbouwlengte EN558-1 serie 1
Aansluiting EN1092-1
Maximaal drukverschil volgens EN13709
Temperatuur -200°C tot +400°C
