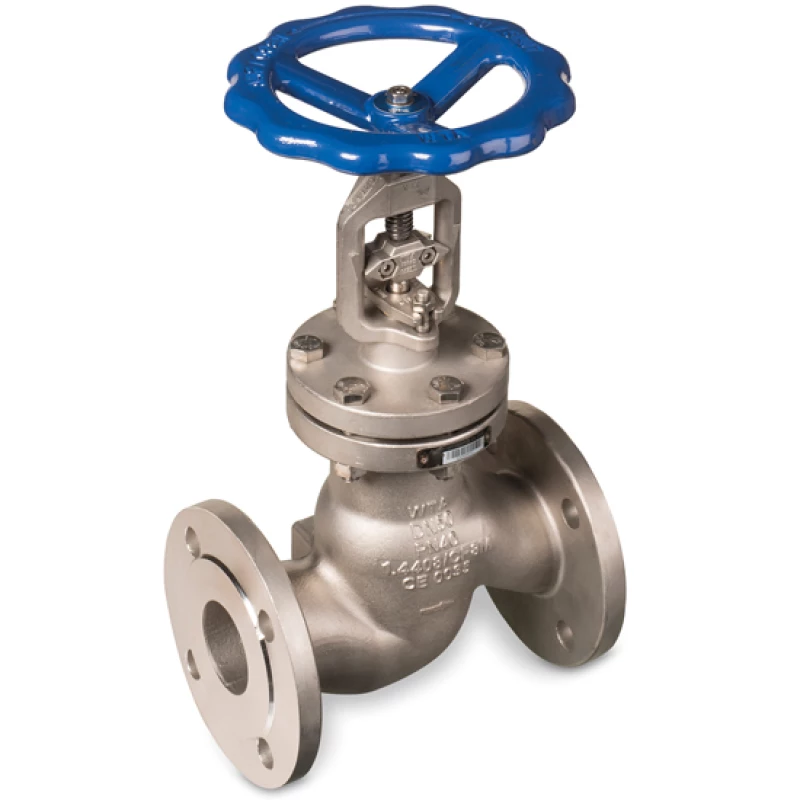

RVS WTA klepafsluiter met balg  -  KP-715

RVS WTA klepafsluiter met balg  |  KP-715

RVS WTA klepafsluiter met balg  |  KP-715
RVS WTA klepafsluiter met balg  |  KP-715

Flensaansluiting PN 40

Geschikt voor: koud en heet water, koolwaterstoffen, gas, lucht, chemicaliën en zuren.

  • WTA type 11.3-G-FL-A4
  • Emissie vrije afdichting, onderhoudsvrij.
  • Balg beschermd tegen waterslag.
  • Duurzaam in gebruik.
  • "Backseat" die "Blow-outs" tegen gaat en veiligheidsstopbus pakking.
  • Buitenliggende draadspindel met standindicatie.
  • Gelagerde klep en gedeelde spindel als anti-torsie beveiliging voor de balg.
Specificaties
RVS WTA klepafsluiter met balg  |  KP-715
RVS WTA klepafsluiter met balg  |  KP-715

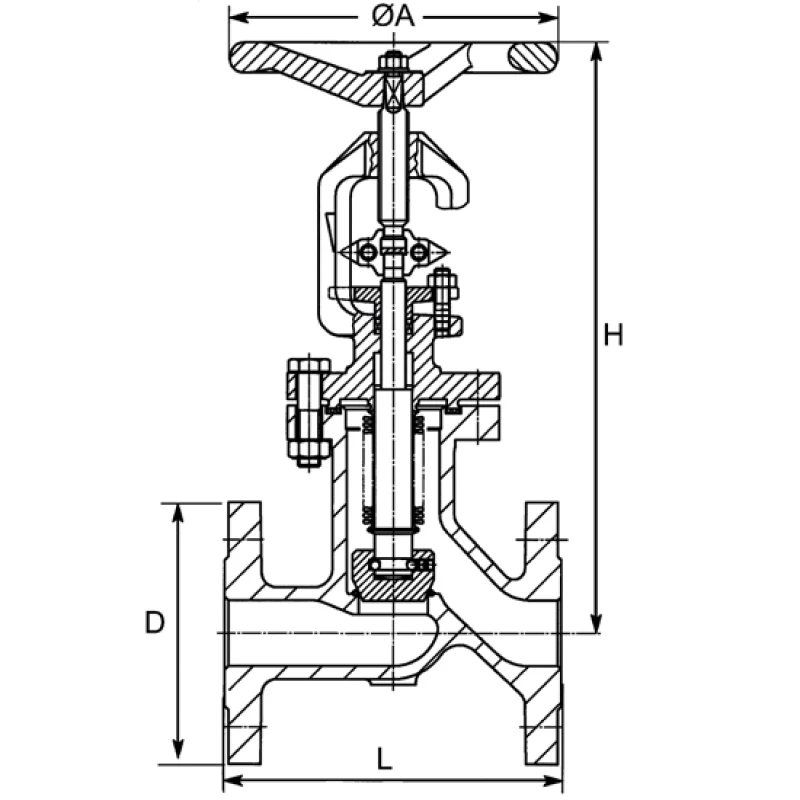

Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN L ØA H geopend D ØK Gewicht (kg) Bestellen
1471514500015 15 130 150 290 95 65 x  4 x 14 7,0
1471514500020 20 150 150 290 105 75 x  4 x 14 8,0
1471514500025 25 160 150 300 115 85 x  4 x 14 8,0
1471514500030 32 180 175 335 140 100 x  4 x 18 12,0
1471514500040 40 200 175 340 150 110 x  4 x 18 14,0
1471514500050 50 230 200 360 165 125 x  4 x 18 17,0
1471514500065 65 290 200 460 185 145 x  8 x 18 26,0
1471514500080 80 310 250 610 200 160 x  8 x 18 40,0
1471514500100 100 350 300 610 235 190 x  8 x 22 56,0
Voor binnenliggende spindel zie KP-801

Opties

  • regelklep
  • gelast bovendeel
  • verwarmingsmantel
  • vrijstroom uitvoering
  • pneumatische bediening
  • ANSI uitvoering
  • afdichtingen PTFE

Specificaties

Type KP-715
Materiaal RVS GXCrNiMo19-11-2
Drukklasse PN 40
Bovendeel RVS GXCrNiMo19-11-2
Handwiel Gietijzer EN-GJL-200 epoxy gecoat
Stopbusmoer RVS X8CrNiS18-9
Zitting RVS gestelliteerd
Klep RVS X6CrNiMoTi17-12-2 gestelliteerd conisch dichtend
Spindel RVS X6CrNiMoTi17-12-2
Balg RVS X6CrNiMoTi17-12-2
Dekselpakking Kamprofiel RVS met grafiet toplaag
Stopbuspakking Grafiet
Inbouwlengte EN558-1 serie 1
Aansluiting EN1092-1
Max. drukverschil volgens EN13709
Temperatuur -200°C tot +400°C
