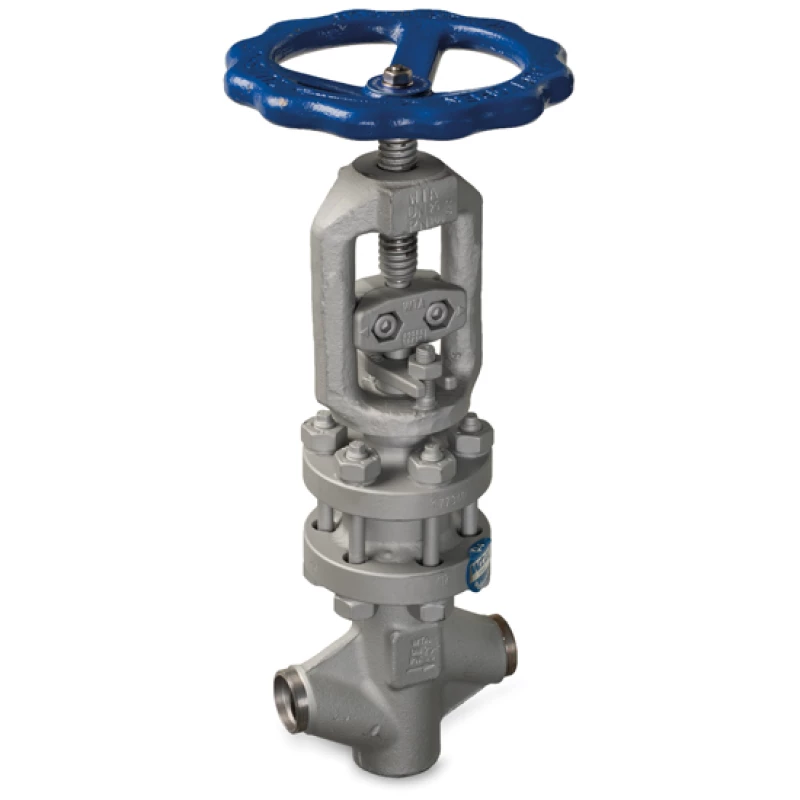

Stalen WTA klepafsluiter met balg  -  KP-670

Stalen WTA klepafsluiter met balg  |  KP-670

Stalen WTA klepafsluiter met balg  |  KP-670
Stalen WTA klepafsluiter met balg  |  KP-670

Lasaansluiting Butt-Weld, PN40 en PN100

Geschikt voor: koud en heet water, stoom, koolwaterstoffen, gas, lucht en thermische olie

  • WTA type 11.3-G-SE.
  • Emissie vrije afdichting, onderhoudsvrij.
  • Balg beschermd tegen waterslag.
  • Duurzaam in gebruik.
  • "Backseat" die "Blow-outs" tegen gaat en veiligheidsstopbus pakking.
  • Buitenliggende draadspindel met standindicatie
  • Gelagerde klep en gedeelde spindel als anti-torsie beveiliging voor de balg
Specificaties
Stalen WTA klepafsluiter met balg  |  KP-670
Stalen WTA klepafsluiter met balg  |  KP-670

Selecteer een uitvoering:

Selecteer een uitvoering

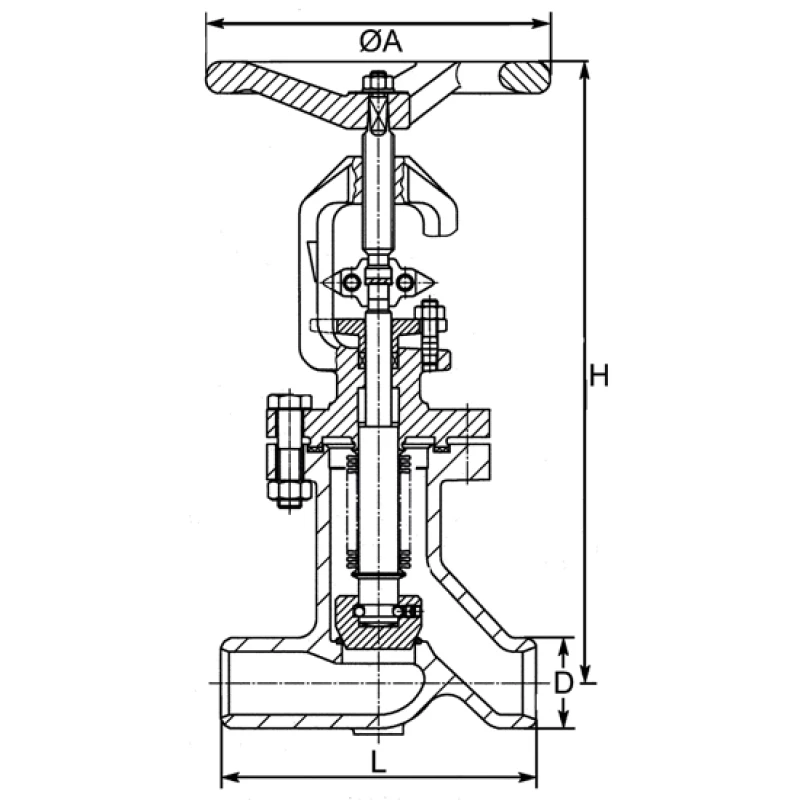

Afmetingen (mm)
Art.nr. DN L ØA H geopend Aansluitmaten x wanddikte (mm) Gewicht (kg) Bestellen
1467054200015 15 130 150 300  21,3 x 2,0 6
1467054200020 20 130 150 300  26,9 x 2,3 7
1467054200025 25 130 150 300  33,7 x 2,6 7
1467054200030 32 160 175 340  42,4 x 2,6 10
1467054200040 40 180 175 340  48,3 x 2,6 11
1467054200050 50 210 200 360  60,3 x 3,2 13
1467054200065 65 290 200 460  76,1 x 3,6 18
1467054200080 80 310 250 610  88,9 x 4,0 30
1467054200100 100 350 300 610 114,3 x 5,0 38
1467054200125 125 400 300 615 139,7 x 4,5 72
1467054200150 150 480 400 945 168,3 x 5,6 130
1467054200200 200 600 400 910 219,1 x 7,1 215
Afmetingen (mm)
Art.nr. DN L ØA H geopend Aansluitmaten x wanddikte (mm) Gewicht (kg) Bestellen
1467056500015 15 150 175 375  21,3 x 2,0 8,7
1467056500020 20 150 175 375  26,9 x 2,3 8,7
1467056500025 25 160 175 375  33,7 x 2,6 8,7
1467056500030 32 180 250 410  42,2 x 2,6 12,5
1467056500040 40 210 250 410  48,3 x 2,6 13,0
1467056500050 50 250 250 560  60,3 x 3,2 16,6
1467056500065 65 340 * *  76,1 x *,* ca. 22
1467056500080 80 380 400 880  88,9 x 4,0 ca. 37
1467056500100 100 430 400 880 114,3 x 5,0 ca. 47
1467056500125 125 500 400 890 139,7 x 6,3 ca. 88
1467056500150 150 550 400 1080 168,3 x 7,1 ca. 155
1467056500200 200 650 400 1045 219,1 x10,0 ca. 252

Opties

  • in PN160
  • met regelklep
  • gelast bovendeel
  • in laag temperatuur staal
  • in vrijstroomuitvoering
  • met pneumatische bediening

Specificaties

Type KP-670
Materiaal Gietstaal GP240GH
Drukklasse PN 40 of PN 100
Bovendeel Staal GP240GH
Handwiel Gietijzer EN-GJL-200 gecoat
Zitting RVS X15CrNiMn18-8 (PN 100 gestelliteerd stelliet 21)
Klep RVS X20Cr13 conisch dichtend,
vanaf DN125 RVS gestelliteerd
Spindel 2-delig Bovenstuk RVS X39CrMo17-1
Onderstuk RVS X6CrNiMoTi17-12-2
Balg Meerwandig RVS X6CrNiMoTi17-12-2
Dekselpakking Kamprofiel RVS X6CrNiMoTi17-12-2 met grafiet toplaag
Stopbuspakking Grafiet
Inbouwlengte EN558-1 serie 1
Max. drukverschil volgens EN13709
Temperatuur -10°C tot +450°C
