Flensverbindingen testen zonder volledig systeem onder druk zetten
- Maakt montage van RTJ afdichtingen in flensverbindingen eenvoudiger en betrouwbaarder.
- Minimaliseert duur stilstand, door efficiënter lektesten.
- 95-98% reductie van het benodigde volume van vereiste test media.
- Test direct de individuele flensverbinding op lekdichtheid en betrouwbaarheid zonder de hele installatie af te hoeven persen.
- Eventueel noodzakelijke vervangingen kunnen direct worden uitgevoerd.
- Alles met 1 procedure afgehandeld, geen tweede bezoek on site nodig.

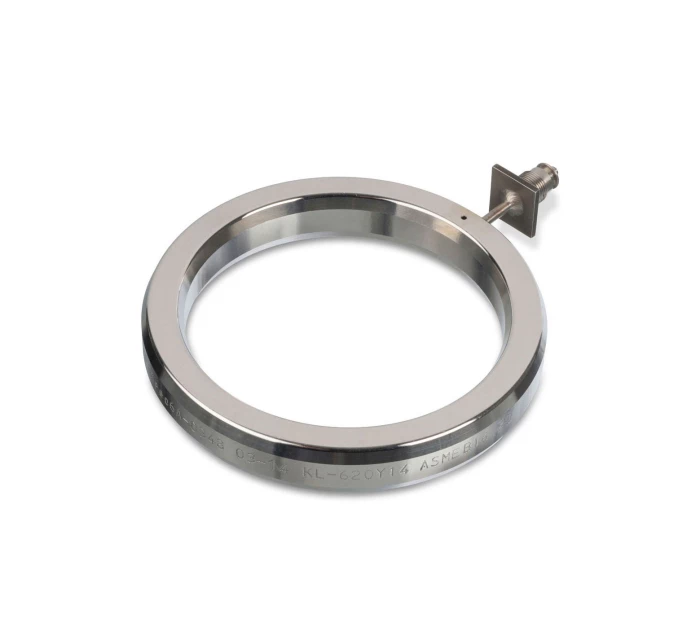

Voor zowel Ring Type Joint als Raised Face flenzen beschikbaar!
Allows leak testing on individual flanged joints without the need to pressurise the full system.
- Makes installation of RTJ gaskets in flange connections easier and more reliable.
- Speeds up the leakage testing reducing plant downtime.
- 95-98% reduction of the volume of testing media required.
- Validates individual joint integrity at installation reducing the need to re-visit the joint.
- Joints can be tested and adjusted if leakage occurs, in one visit to the flange.
For Ring Type Joint and Raised Face flanges available
Sentry Gaskets Installatie Tool (KGIT)
De nieuwe KLINGER Gaskets Installatie Tool (KGIT) maakt het mogelijk om een RTJ (ringtype verbinding) op een eenvoudige, veilige en snelle wijze nauwkeurig tussen twee flenzen te plaatsen.
Doordat het speciaal ontworpen profiel nauwkeurig in de onderste bouten van de flens is geplaatst en de pakking dus correct in de groef zit, verklein je het risico tot letsel aan handen van duikers.
Met goed gepositioneerde gaten, die zijn ontworpen voor standaard onderzeese gereedschappen, helpt de KGIT bij transport en montage. Flensuitlijngereedschappen kunnen in de flens worden gelaten terwijl de pakking is aangebracht, waardoor de beweging van de flenzen wordt geminimaliseerd, zodat er geen beschadigingen aan de pakking ontstaan.
De KGIT biedt verbeterde opbouwtijden voor flenzen en verhoogde veiligheid. De vorm van het gereedschap voorkomt ook dat de hendel voor de boutgaten gaat draaien, zodat de pakking niet hoeft te worden verplaatst om de resterende bouten toe te voegen.
Zodra de installatie is voltooid, kan de handgreep van de KGIT gemakkelijk worden afgebroken en voor archivering worden gebruikt. Door een kathodische reactie als gevolg van onderdompeling in zout water, zal de KGIT na verloop van tijd corroderen.
Sentry Gasket Insertion Tool

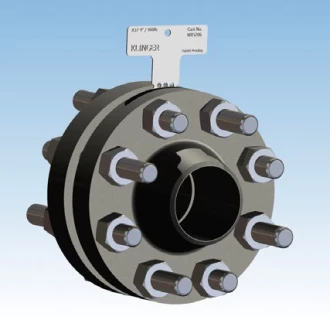

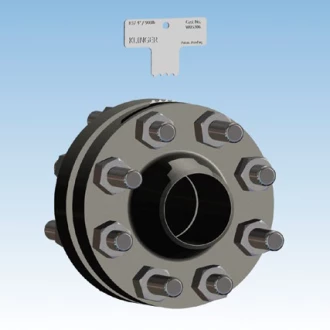

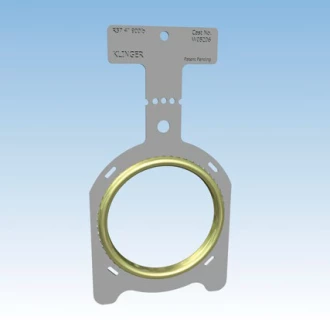

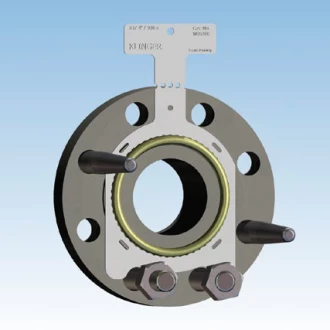

The new KLINGER Gasket Insertion Tool (KGIT) allows safe and precise insertion of a RTJ (Ring Type Joint) between two flanges, allowing a safer, easier and faster fitting process with minimal need for re-visiting.

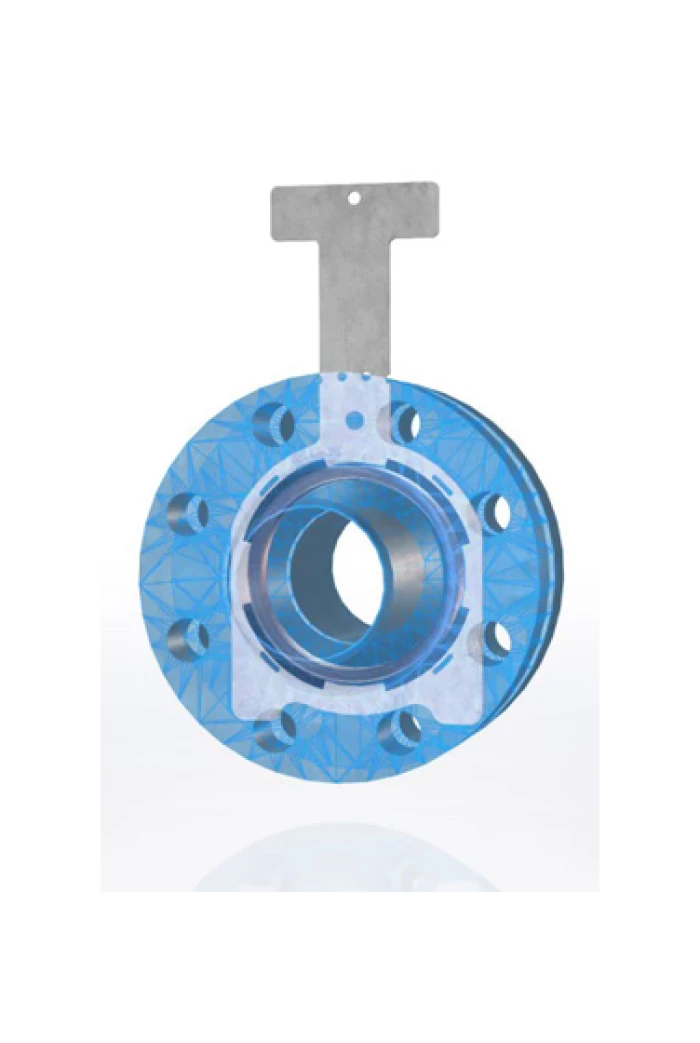

The KGIT decreases the risk of injury to divers’ hands and fingers as the engineered profile is designed to locate accurately within the lower bolts of the flange, ensuring the gasket sits correctly in the groove.
With well positioned holes designed to accommodate standard subsea tooling, the KGIT aids transportation and fitting. Flange alignment tools can be left in the flange as the gasket is fitted minimising movement of the flanges ensuring there is no ‘bruising’ or ‘pinching’ to the gasket.
The KGIT offers improved flange make up times and increased safety. The shape of the tool also prevents the handle from rotating in front of the studbolt holes, ensuring the gasket doesn’t need to be repositioned to add the remaining bolts.
Once installation is complete, the handle of the KGIT can be easily broken off and retained for records. After a period of time, the KGIT corrodes away due to a cathodic reaction, as a result of immersion in salt water.
video
KLINGER gasket insertion tool
