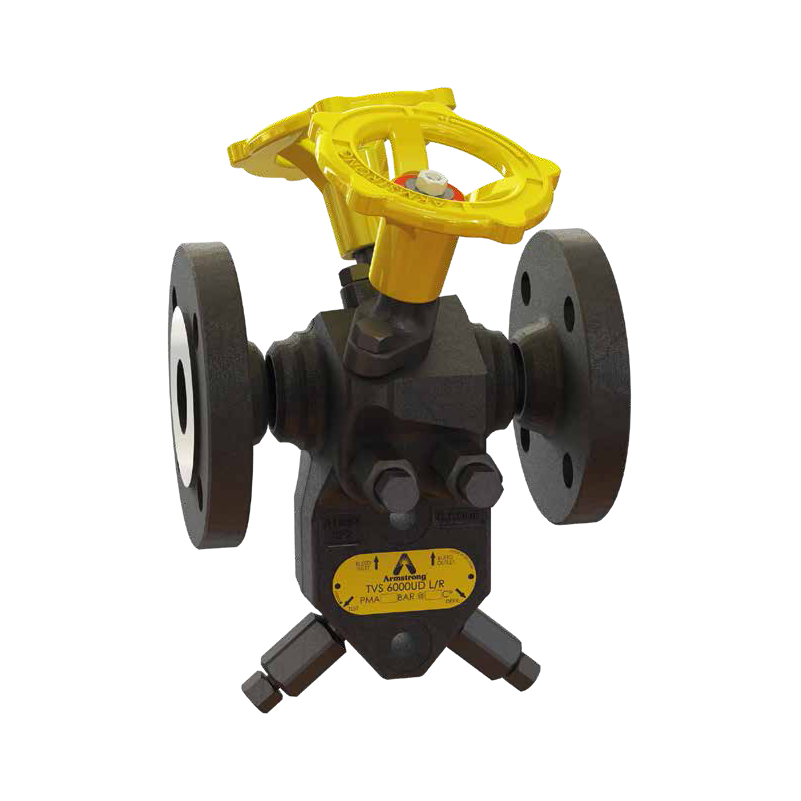

Smeedstalen Armstrong trap valve station  -  TVS 6000

Smeedstalen Armstrong trap valve station  |  TVS 6000

Smeedstalen Armstrong trap valve station  |  TVS 6000
Smeedstalen Armstrong trap valve station  |  TVS 6000

aansluitblok voor montage condenspotten

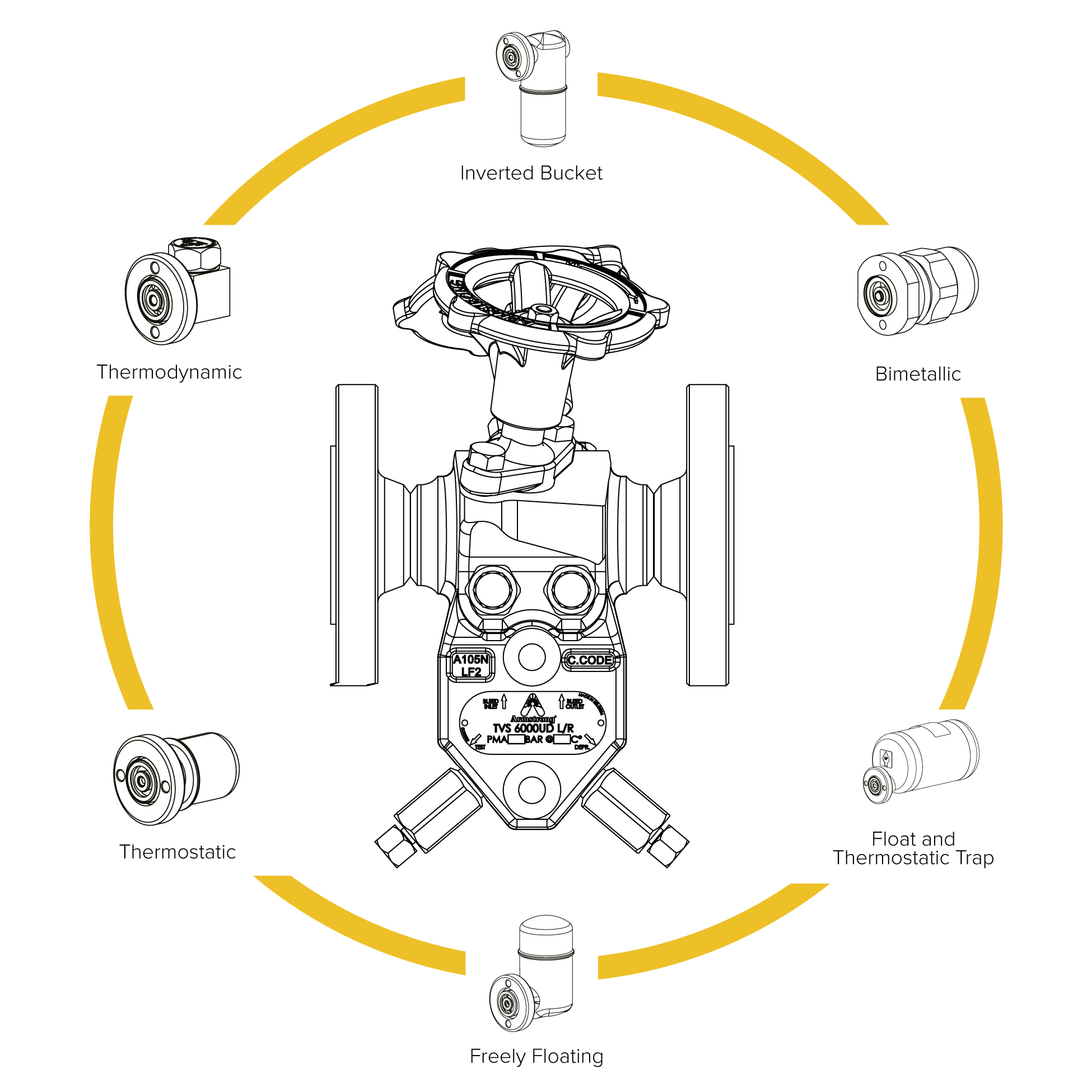

Geschikt voor: type 2000, AB-3000, SH2600, CD-3300 en WT-type

  • Double Isolation & bleed.
  • Efficiënt en ruimtebesparend.
  • Geïntegreerde filter, inblokafsluiters (plunjer), aftap en testkraan.
  • Universeel voor alle typen.
  • Snelle montage condenspot c.q. vervanging door bevestiging met 2 bouten.
  • Afdichting d.m.v. spiraalgewonden pakking.
  • Stromingsrichting links-rechts en rechts-links.
Specificaties
Downloads
Smeedstalen Armstrong trap valve station  |  TVS 6000
Smeedstalen Armstrong trap valve station  |  TVS 6000

Selecteer een uitvoering:

Selecteer een uitvoering
Afmetingen (mm)
Aansluiting Hoogte Inbouwlengte (mm) Diepte Gewicht (kg) Bestellen
Flens DN15 320 150 208 7,9
Flens DN20 320 150 208 8,5
Flens DN25 320 160 208 8,9
Art.nr. Omschrijving Bestellen
6323140100015 Stalen DI&B condensaat opvangstation met DN15 PN40 flensaansluiting
6323140100020 Stalen DI&B condensaat opvangstation met DN20 PN40 flensaansluiting
6323140100025 Stalen DI&B condensaat opvangstation met DN25 PN40 flensaansluiting
6323320100015 Stalen DI&B condensaat opvangstation met 1/2""BSP draadaansluiting
6323320100020 Stalen DI&B condensaat opvangstation met 3/4" BSP draadaansluiting
6323320100025 Stalen DI&B condensaat opvangstation met 1" BSP draadaansluiting
6323410100015 Stalen DI&B condensaat opvangstation met 1/2" NPT draadaansluiting
6323410100020 Stalen DI&B condensaat opvangstation met 3/4" NPT draadaansluiting
6323410100025 Stalen DI&B condensaat opvangstation met 1" NPT draadaansluiting
6323610100015 Stalen DI&B condensaat opvangstation met 1/2" draadaansluiting
6323610100020 Stalen DI&B condensaat opvangstation met 3/4" SW draadaansluiting
6323610100025 Stalen DI&B condensaat opvangstation met 1" SW draadaansluiting
Art.nr. Omschrijving Bestellen
6323140200015 Stalen DI&B condensaat opvangstation met DN15 PN40 flensaansluiting
6323140200020 Stalen DI&B condensaat opvangstation met DN20 PN40 flensaansluiting
6323140200025 Stalen DI&B condensaat opvangstation met DN25 PN40 flensaansluiting
6323320200015 Stalen DI&B condensaat opvangstation met 1/2""BSP draadaansluiting
6323320200020 Stalen DI&B condensaat opvangstation met 3/4" BSP draadaansluiting
6323320200025 Stalen DI&B condensaat opvangstation met 1" BSP draadaansluiting
6323410200015 Stalen DI&B condensaat opvangstation met 1/2" NPT draadaansluiting
6323410200020 Stalen DI&B condensaat opvangstation met 3/4" NPT draadaansluiting
6323410200025 Stalen DI&B condensaat opvangstation met 1" NPT draadaansluiting
6323610200015 Stalen DI&B condensaat opvangstation met 1/2" draadaansluiting
6323610200020 Stalen DI&B condensaat opvangstation met 3/4" SW draadaansluiting
6323610200025 Stalen DI&B condensaat opvangstation met 1" SW draadaansluiting

Ook leverbaar

  • ANSI flenzen, overige flensaansluitingen op aanvraag.

Specificaties

Type TVS 6000
Materiaal ASTM A350LF2
Handwielen Gietijzer
label
Aansluitingen NPT draad, socket weld of flens aansluiting
