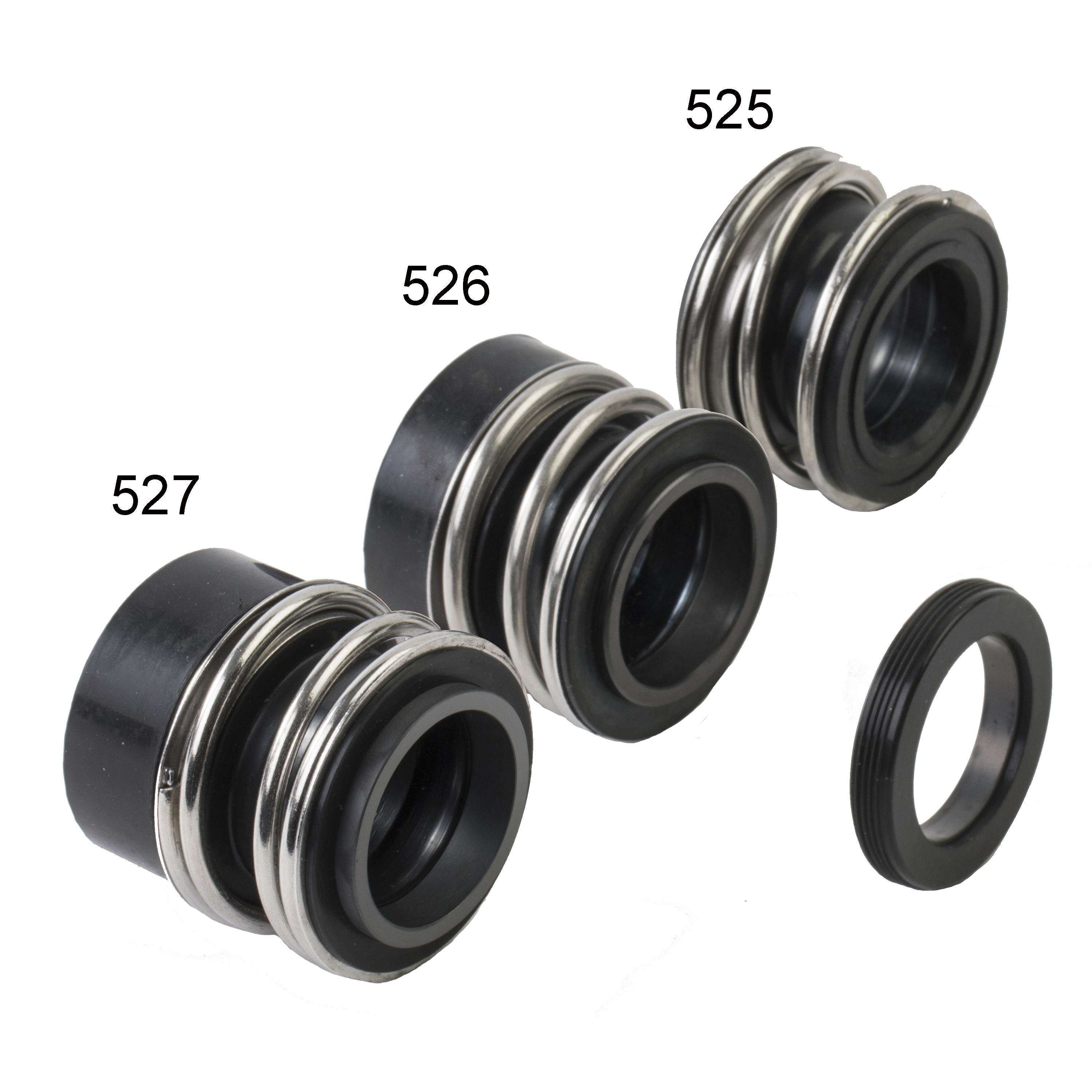

Ecoline 520 serie met cup ring | 525 - 526 - 527

Geschikt voor: Universeel water, olie corrosieve en abrassieve media

Selecteer een uitvoering

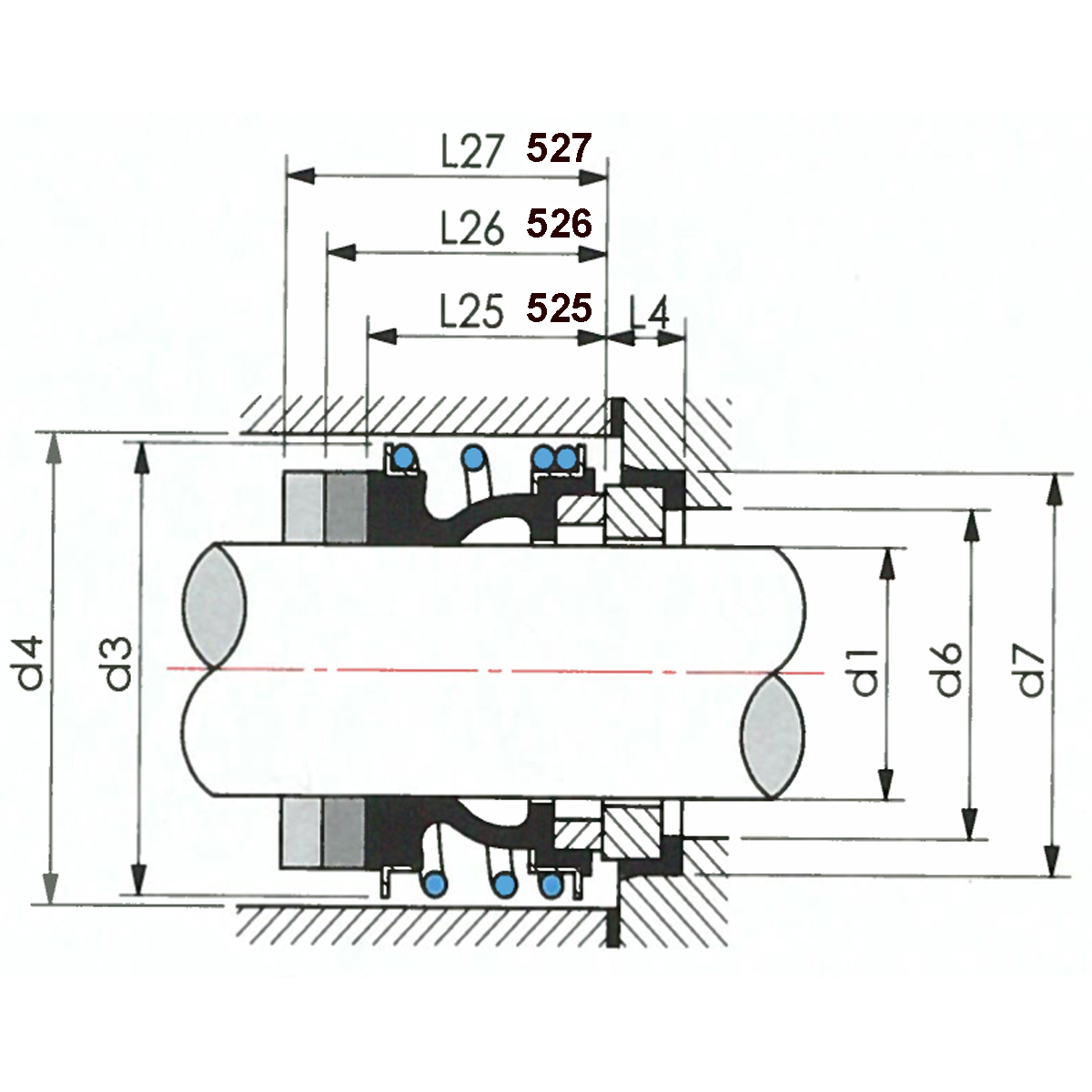

Art.nr.	d1 (h8)	d4 min.	d6 (H11)	d7 (H8)	L1 (+/- 0,5)	L25 (+/- 0,5)	L4
59000525121004	16	29	23	27	23,6	17,0	6,6
59000525121005	18	32	23	33	27,0	19,5	7,5
59000525121007	20	37	29	35	29,0	21,5	7,5
59000525121008	22	37	31	37	29,0	21,5	7,5
59000525121009	24	42	33	39	30,0	22,5	7,5
59000525121010	25	42	34	40	30,5	23,0	7,5
59000525121012	28	48	37	43	34,0	26,5	7,5
59000525121013	30	48	39	45	34,0	26,5	7,5
59000525121014	32	52	42	48	35,0	27,5	7,5
59000525121015	33	52	42	48	35,0	27,5	7,5
59000525121016	35	57	44	50	36,0	28,5	7,5
59000525121017	38	60	49	56	39,0	30,0	9,0
59000525121018	40	62	51	58	39,0	30,0	9,0
59000525121020	43	65	54	61	39,0	30,0	9,0
59000525121021	45	67	56	63	39,0	30,0	9,0
59000525121022	48	71	59	66	39,5	30,5	9,0
59000525121023	50	73	62	70	40,0	30,5	9,5
59000525121025	53	78	65	73	44,0	33,0	11,0
59000525121026	55	80	67	75	46,0	35,0	11,0
59000525121028	60	87	72	80	49,0	38,0	11,0
59000525121030	65	92	77	85	51,0	40,0	11,0
59000525121032	70	99	83	92	51,3	40,0	11,3
59000525121033	75	105	88	97	51,3	40,0	11,3
59000525121034	80	111	95	105	52,0	40,0	12,0

Art.nr.	d1 (h8)	d4 min.	d6 (H11)	d7 (H8)	L1 (+/- 0,5)	L26 (+/- 0,5)	L4
59000526121004	16	29	23	27	35,0	28,4	6,6
59000526121005	18	32	23	33	37,5	30,0	7,5
59000526121007	20	37	29	35	37,5	30,0	7,5
59000526121008	22	37	31	37	37,5	30,0	7,5
59000526121009	24	42	33	39	40,0	32,5	7,5
59000526121010	25	42	34	40	40,0	32,5	7,5
59000526121012	28	48	37	43	42,5	35,0	7,5
59000526121013	30	48	39	45	42,5	35,0	7,5
59000526121014	32	52	42	48	42,5	35,0	7,5
59000526121015	33	52	42	48	42,5	35,0	7,5
59000526121016	35	57	44	50	42,5	35,0	7,5
59000526121017	38	60	49	56	45,0	36,0	9,0
59000526121018	40	62	51	58	45,0	36,0	9,0
59000526121020	43	65	54	61	45,0	36,0	9,0
59000526121021	45	67	56	63	45,0	36,0	9,0
59000526121022	48	71	59	66	45,0	36,0	9,0
59000526121023	50	73	62	70	47,5	38,0	9,5
59000526121025	53	78	65	73	47,5	36,5	11,0
59000526121026	55	80	67	75	47,5	36,5	11,0
59000526121028	60	87	72	80	52,5	41,5	11,0

Art.nr.	d1 (h8)	d4 min.	d6 (H11)	d7 (H8)	L1 (+/- 0,5)	L27 (+/- 0,5)	L4
59000527121008	22	37	31	37	45,0	37,5	7,5
59000527121009	24	42	33	39	50,0	42,5	7,5
59000527121010	25	42	34	40	50,0	42,5	7,5
59000527121012	28	48	37	43	50,0	42,5	7,5
59000527121013	30	48	39	45	50,0	42,5	7,5
59000527121014	32	52	42	48	55,0	47,5	7,5
59000527121015	33	52	42	48	55,0	47,5	7,5
59000527121016	35	57	44	50	55,0	47,5	7,5
59000527121017	38	60	49	56	55,0	46,0	9,0

Art.nr.	d1 (h8)	d4 min.	d6 (H11)	d7 (H8)	L1 (+/- 0,5)	L25 (+/- 0,5)	L4
59000525221004	16	29	23	27	23,6	17,0	6,6
59000525221005	18	32	23	33	27,0	19,5	7,5
59000525221007	20	37	29	35	29,0	21,5	7,5
59000525221008	22	37	31	37	29,0	21,5	7,5
59000525221009	24	42	33	39	30,0	22,5	7,5
59000525221010	25	42	34	40	30,5	23,0	7,5
59000525221012	28	48	37	43	34,0	26,5	7,5
59000525221013	30	48	39	45	34,0	26,5	7,5
59000525221014	32	52	42	48	35,0	27,5	7,5
59000525221015	33	52	42	48	35,0	27,5	7,5
59000525221016	35	57	44	50	36,0	28,5	7,5
59000525221017	38	60	49	56	39,0	30,0	9,0
59000525221018	40	62	51	58	39,0	30,0	9,0
59000525221020	43	65	54	61	39,0	30,0	9,0
59000525221021	45	67	56	63	39,0	30,0	9,0
59000525221022	48	71	59	66	39,5	30,5	9,0
59000525221023	50	73	62	70	40,0	30,5	9,5
59000525221025	53	78	65	73	44,0	33,0	11,0
59000525221026	55	80	67	75	46,0	35,0	11,0
59000525221028	60	87	72	80	49,0	38,0	11,0
59000525221030	65	92	77	85	51,0	40,0	11,0
59000525221032	70	99	83	92	51,3	40,0	11,3
59000525221033	75	105	88	97	51,3	40,0	11,3
59000525221034	80	111	95	105	52,0	40,0	12,0

Art.nr.	d1 (h8)	d4 min.	d6 (H11)	d7 (H8)	L1 (+/- 0,5)	L26 (+/- 0,5)	L4
59000526221004	16	29	23	27	35,0	28,4	6,6
59000526221005	18	32	23	33	37,5	30,0	7,5
59000526221007	20	37	29	35	37,5	30,0	7,5
59000526221008	22	37	31	37	37,5	30,0	7,5
59000526221009	24	42	33	39	40,0	32,5	7,5
59000526221010	25	42	34	40	40,0	32,5	7,5
59000526221012	28	48	37	43	42,5	35,0	7,5
59000526221013	30	48	39	45	42,5	35,0	7,5
59000526221014	32	52	42	48	42,5	35,0	7,5
59000526221015	33	52	42	48	42,5	35,0	7,5
59000526221016	35	57	44	50	42,5	35,0	7,5
59000526221017	38	60	49	56	45,0	36,0	9,0
59000526221018	40	62	51	58	45,0	36,0	9,0
59000526221020	43	65	54	61	45,0	36,0	9,0
59000526221021	45	67	56	63	45,0	36,0	9,0
59000526221022	48	71	59	66	45,0	36,0	9,0
59000526221023	50	73	62	70	47,5	38,0	9,5
59000526221025	53	78	65	73	47,5	36,5	11,0
59000526221026	55	80	67	75	47,5	36,5	11,0
59000526221028	60	87	72	80	52,5	41,5	11,0

Art.nr.	d1 (h8)	d4 min.	d6 (H11)	d7 (H8)	L1 (+/- 0,5)	L27 (+/- 0,5)	L4
59000527221008	22	37	31	37	45,0	37,5	7,5
59000527221009	24	42	33	39	50,0	42,5	7,5
59000527221010	25	42	34	40	50,0	42,5	7,5
59000527221012	28	48	37	43	50,0	42,5	7,5
59000527221013	30	48	39	45	50,0	42,5	7,5
59000527221014	32	52	42	48	55,0	47,5	7,5
59000527221015	33	52	42	48	55,0	47,5	7,5
59000527221016	35	57	44	50	55,0	47,5	7,5
59000527221017	38	60	49	56	55,0	46,0	9,0

Art.nr.	d1 (h8)	d4 min.	d6 (H11)	d7 (H8)	L1 (+/- 0,5)	L25 (+/- 0,5)	L4
59000525122004	16	29	23	27	23,6	17,0	6,6
59000525122005	18	32	23	33	27,0	19,5	7,5
59000525122007	20	37	29	35	29,0	21,5	7,5
59000525122008	22	37	31	37	29,0	21,5	7,5
59000525122009	24	42	33	39	30,0	22,5	7,5
59000525122010	25	42	34	40	30,5	23,0	7,5
59000525122012	28	48	37	43	34,0	26,5	7,5
59000525122013	30	48	39	45	34,0	26,5	7,5
59000525122014	32	52	42	48	35,0	27,5	7,5
59000525122015	33	52	42	48	35,0	27,5	7,5
59000525122016	35	57	44	50	36,0	28,5	7,5
59000525122017	38	60	49	56	39,0	30,0	9,0
59000525122018	40	62	51	58	39,0	30,0	9,0
59000525122020	43	65	54	61	39,0	30,0	9,0
59000525122021	45	67	56	63	39,0	30,0	9,0
59000525122022	48	71	59	66	39,5	30,5	9,0
59000525122023	50	73	62	70	40,0	30,5	9,5
59000525122025	53	78	65	73	44,0	33,0	11,0
59000525122026	55	80	67	75	46,0	35,0	11,0
59000525122028	60	87	72	80	49,0	38,0	11,0
59000525122030	65	92	77	85	51,0	40,0	11,0
59000525122032	70	99	83	92	51,3	40,0	11,3
59000525122033	75	105	88	97	51,3	40,0	11,3
59000525122034	80	111	95	105	52,0	40,0	12,0

Art.nr.	d1 (h8)	d4 min.	d6 (H11)	d7 (H8)	L1 (+/- 0,5)	L26 (+/- 0,5)	L4
59000526122004	16	29	23	27	35,0	28,4	6,6
59000526122005	18	32	23	33	37,5	30,0	7,5
59000526122007	20	37	29	35	37,5	30,0	7,5
59000526122008	22	37	31	37	37,5	30,0	7,5
59000526122009	24	42	33	39	40,0	32,5	7,5
59000526122010	25	42	34	40	40,0	32,5	7,5
59000526122012	28	48	37	43	42,5	35,0	7,5
59000526122013	30	48	39	45	42,5	35,0	7,5
59000526122014	32	52	42	48	42,5	35,0	7,5
59000526122015	33	52	42	48	42,5	35,0	7,5
59000526122016	35	57	44	50	42,5	35,0	7,5
59000526122017	38	60	49	56	45,0	36,0	9,0
59000526122018	40	62	51	58	45,0	36,0	9,0
59000526122020	43	65	54	61	45,0	36,0	9,0
59000526122021	45	67	56	63	45,0	36,0	9,0
59000526122022	48	71	59	66	45,0	36,0	9,0
59000526122023	50	73	62	70	47,5	38,0	9,5
59000526122025	53	78	65	73	47,5	36,5	11,0
59000526122026	55	80	67	75	47,5	36,5	11,0
59000526122028	60	87	72	80	52,5	41,5	11,0

Art.nr.	d1 (h8)	d4 min.	d6 (H11)	d7 (H8)	L1 (+/- 0,5)	L27 (+/- 0,5)	L4
59000527122008	22	37	31	37	45,0	37,5	7,5
59000527122009	24	42	33	39	50,0	42,5	7,5
59000527122010	25	42	34	40	50,0	42,5	7,5
59000527122012	28	48	37	43	50,0	42,5	7,5
59000527122013	30	48	39	45	50,0	42,5	7,5
59000527122014	32	52	42	48	55,0	47,5	7,5
59000527122015	33	52	42	48	55,0	47,5	7,5
59000527122016	35	57	44	50	55,0	47,5	7,5
59000527122017	38	60	49	56	55,0	46,0	9,0

Art.nr.	d1 (h8)	d4 min.	d6 (H11)	d7 (H8)	L1 (+/- 0,5)	L25 (+/- 0,5)	L4
59000525222004	16	29	23	27	23,6	17,0	6,6
59000525222005	18	32	23	33	27,0	19,5	7,5
59000525222007	20	37	29	35	29,0	21,5	7,5
59000525222008	22	37	31	37	29,0	21,5	7,5
59000525222009	24	42	33	39	30,0	22,5	7,5
59000525222010	25	42	34	40	30,5	23,0	7,5
59000525222012	28	48	37	43	34,0	26,5	7,5
59000525222013	30	48	39	45	34,0	26,5	7,5
59000525222014	32	52	42	48	35,0	27,5	7,5
59000525222015	33	52	42	48	35,0	27,5	7,5
59000525222016	35	57	44	50
