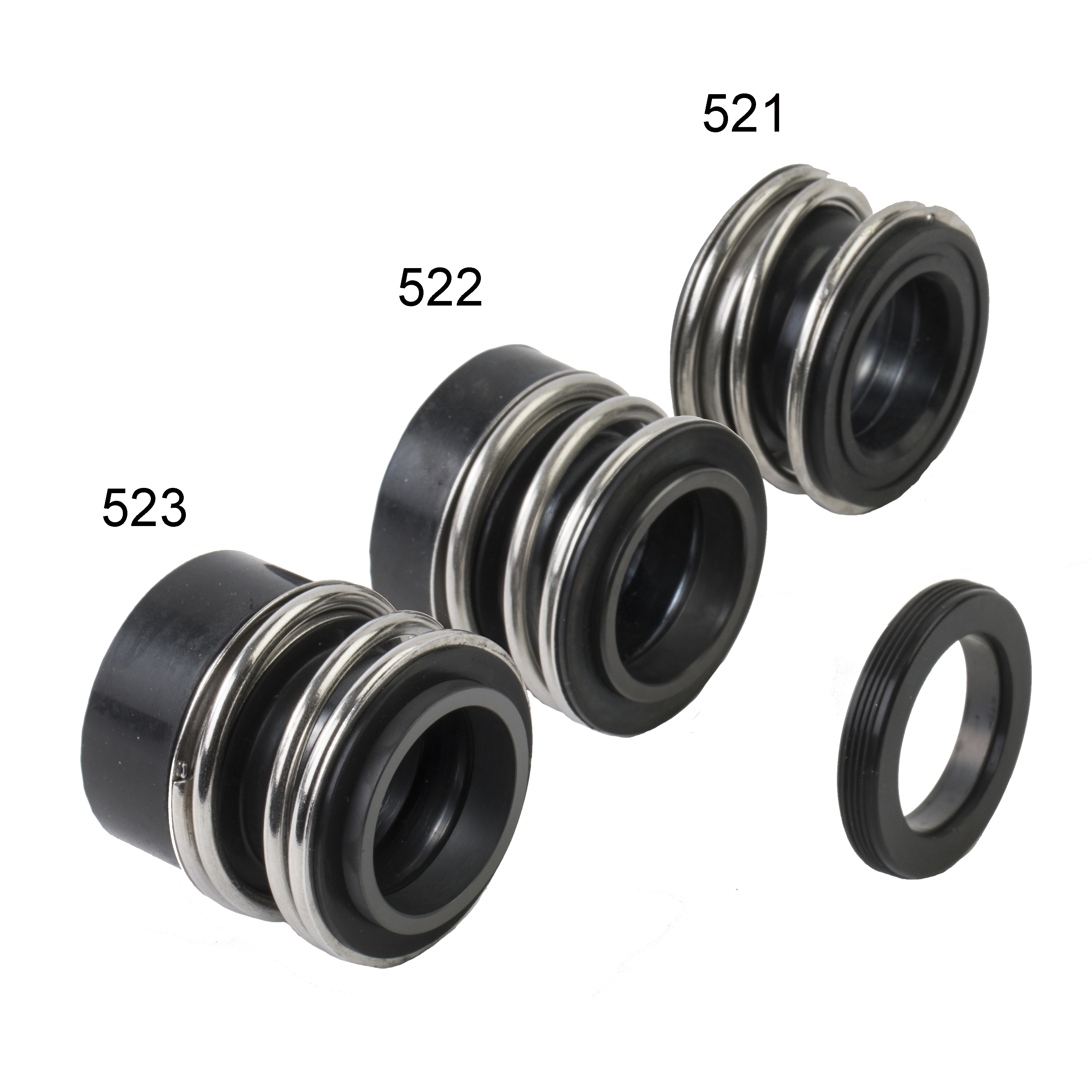

Ecoline 520 serie met O-ring | 521 - 522 - 523

Geschikt voor: Universeel water, olie corrosieve en abrassieve media

Selecteer een uitvoering

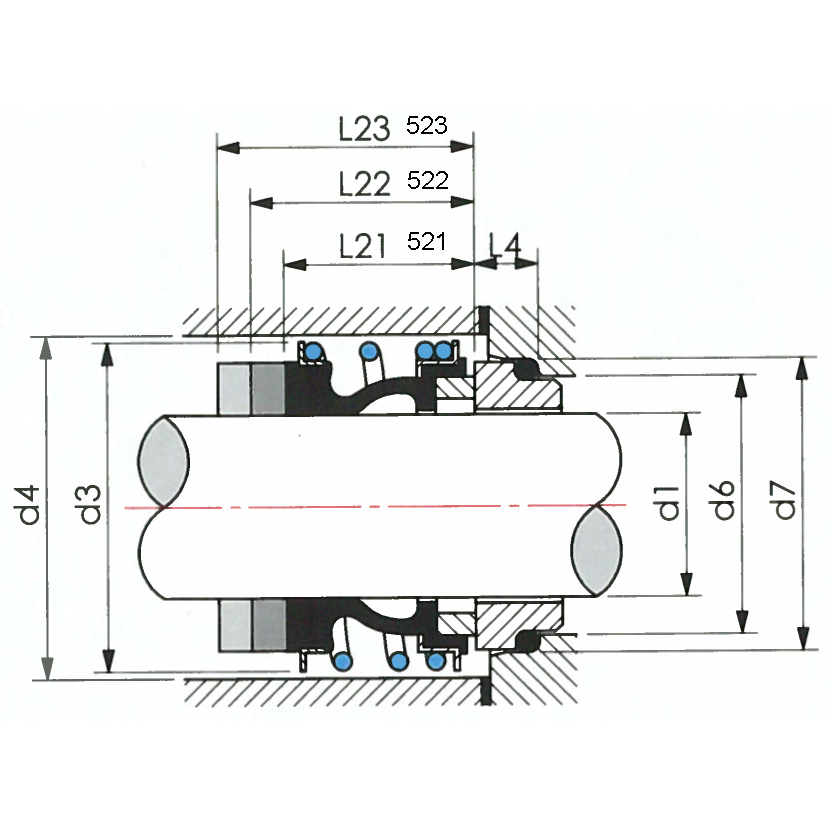

Art.nr.	d1 (h8)	d4 min.	d6 (H11)	d7 (H8)	L1 (+/- 0,5)	L21 (+/- 0,5)	L4
59000521121003	14	29	21	25	23,6	17,0	6,6
59000521121004	16	29	23	27	23,6	17,0	6,6
59000521121005	18	32	23	33	27,0	19,5	7,5
59000521121007	20	37	29	35	29,0	21,5	7,5
59000521121008	22	37	31	37	29,0	21,5	7,5
59000521121009	24	42	33	39	30,0	22,5	7,5
59000521121010	25	42	34	40	30,5	23,0	7,5
59000521121012	28	48	37	43	34,0	26,5	7,5
59000521121013	30	48	39	45	34,0	26,5	7,5
59000521121014	32	52	42	48	35,0	27,5	7,5
59000521121015	33	52	42	48	35,0	27,5	7,5
59000521121016	35	57	44	50	36,0	28,5	7,5
59000521121017	38	60	49	56	39,0	30,0	9,0
59000521121018	40	62	51	58	39,0	30,0	9,0
59000521121020	43	65	54	61	39,0	30,0	9,0
59000521121021	45	67	56	63	39,0	30,0	9,0
59000521121022	48	71	59	66	39,5	30,5	9,0
59000521121023	50	73	62	70	40,0	30,5	9,5
59000521121025	53	78	65	73	44,0	33,0	11,0
59000521121026	55	80	67	75	46,0	35,0	11,0
59000521121028	60	87	72	80	49,0	38,0	11,0
59000521121030	65	92	77	85	51,0	40,0	11,0
59000521121032	70	99	83	92	51,3	40,0	11,3
59000521121033	75	105	88	97	51,3	40,0	11,3
59000521121034	80	111	95	105	52,0	40,0	12,0

Art.nr.	d1 (h8)	d4 min.	d6 (H11)	d7 (H8)	L1 (+/- 0,5)	L22 (+/- 0,5)	L4
59000522121004	16	29	23	27	35,0	28,4	6,6
59000522121005	18	32	23	33	37,5	30,0	7,5
59000522121007	20	37	29	35	37,5	30,0	7,5
59000522121008	22	37	31	37	37,5	30,0	7,5
59000522121009	24	42	33	39	40,0	32,5	7,5
59000522121010	25	42	34	40	40,0	32,5	7,5
59000522121012	28	48	37	43	42,5	35,0	7,5
59000522121013	30	48	39	45	42,5	35,0	7,5
59000522121014	32	52	42	48	42,5	35,0	7,5
59000522121015	33	52	42	48	42,5	35,0	7,5
59000522121016	35	57	44	50	42,5	35,0	7,5
59000522121017	38	60	49	56	45,0	36,0	9,0
59000522121018	40	62	51	58	45,0	36,0	9,0
59000522121020	43	65	54	61	45,0	36,0	9,0
59000522121021	45	67	56	63	45,0	36,0	9,0
59000522121022	48	71	59	66	45,0	36,0	9,0
59000522121023	50	73	62	70	47,5	38,0	9,5
59000522121025	53	78	65	73	47,5	36,5	11,0
59000522121026	55	80	67	75	47,5	36,5	11,0
59000522121028	60	87	72	80	52,5	41,5	11,0

Art.nr.	d1 (h8)	d4 min.	d6 (H11)	d7 (H8)	L1 (+/- 0,5)	L23 (+/- 0,5)	L4
59000523121008	22	37	31	37	45,0	37,5	7,5
59000523121009	24	42	33	39	50,0	42,5	7,5
59000523121010	25	42	34	40	50,0	42,5	7,5
59000523121012	28	48	37	43	50,0	42,5	7,5
59000523121013	30	48	39	45	50,0	42,5	7,5
59000523121014	32	52	42	48	55,0	47,5	7,5
59000523121015	33	52	42	48	55,0	47,5	7,5
59000523121016	35	57	44	50	55,0	47,5	7,5
59000523121017	38	60	49	56	55,0	46,0	9,0

Art.nr.	d1 (h8)	d4 min.	d6 (H11)	d7 (H8)	L1 (+/- 0,5)	L21 (+/- 0,5)	L4
59000521221003	14	29	21	25	23,6	17,0	6,6
59000521221004	16	29	23	27	23,6	17,0	6,6
59000521221005	18	32	23	33	27,0	19,5	7,5
59000521221007	20	37	29	35	29,0	21,5	7,5
59000521221008	22	37	31	37	29,0	21,5	7,5
59000521221009	24	42	33	39	30,0	22,5	7,5
59000521221010	25	42	34	40	30,5	23,0	7,5
59000521221012	28	48	37	43	34,0	26,5	7,5
59000521221013	30	48	39	45	34,0	26,5	7,5
59000521221014	32	52	42	48	35,0	27,5	7,5
59000521221015	33	52	42	48	35,0	27,5	7,5
59000521221016	35	57	44	50	36,0	28,5	7,5
59000521221017	38	60	49	56	39,0	30,0	9,0
59000521221018	40	62	51	58	39,0	30,0	9,0
59000521221020	43	65	54	61	39,0	30,0	9,0
59000521221021	45	67	56	63	39,0	30,0	9,0
59000521221022	48	71	59	66	39,5	30,5	9,0
59000521221023	50	73	62	70	40,0	30,5	9,5
59000521221025	53	78	65	73	44,0	33,0	11,0
59000521221026	55	80	67	75	46,0	35,0	11,0
59000521221028	60	87	72	80	49,0	38,0	11,0
59000521221030	65	92	77	85	51,0	40,0	11,0
59000521221032	70	99	83	92	51,3	40,0	11,3
59000521221033	75	105	88	97	51,3	40,0	11,3
59000521221034	80	111	95	105	52,0	40,0	12,0

Art.nr.	d1 (h8)	d4 min.	d6 (H11)	d7 (H8)	L1 (+/- 0,5)	L22 (+/- 0,5)	L4
59000522221004	16	29	23	27	35,0	28,4	6,6
59000522221005	18	32	23	33	37,5	30,0	7,5
59000522221007	20	37	29	35	37,5	30,0	7,5
59000522221008	22	37	31	37	37,5	30,0	7,5
59000522221009	24	42	33	39	40,0	32,5	7,5
59000522221010	25	42	34	40	40,0	32,5	7,5
59000522221012	28	48	37	43	42,5	35,0	7,5
59000522221013	30	48	39	45	42,5	35,0	7,5
59000522221014	32	52	42	48	42,5	35,0	7,5
59000522221015	33	52	42	48	42,5	35,0	7,5
59000522221016	35	57	44	50	42,5	35,0	7,5
59000522221017	38	60	49	56	45,0	36,0	9,0
59000522221018	40	62	51	58	45,0	36,0	9,0
59000522221020	43	65	54	61	45,0	36,0	9,0
59000522221021	45	67	56	63	45,0	36,0	9,0
59000522221022	48	71	59	66	45,0	36,0	9,0
59000522221023	50	73	62	70	47,5	38,0	9,5
59000522221025	53	78	65	73	47,5	36,5	11,0
59000522221026	55	80	67	75	47,5	36,5	11,0
59000522221028	60	87	72	80	52,5	41,5	11,0

Art.nr.	d1 (h8)	d4 min.	d6 (H11)	d7 (H8)	L1 (+/- 0,5)	L23 (+/- 0,5)	L4
59000523221008	22	37	31	37	45,0	37,5	7,5
59000523221009	24	42	33	39	50,0	42,5	7,5
59000523221010	25	42	34	40	50,0	42,5	7,5
59000523221012	28	48	37	43	50,0	42,5	7,5
59000523221013	30	48	39	45	50,0	42,5	7,5
59000523221014	32	52	42	48	55,0	47,5	7,5
59000523221015	33	52	42	48	55,0	47,5	7,5
59000523221016	35	57	44	50	55,0	47,5	7,5
59000523221017	38	60	49	56	55,0	46,0	9,0

Art.nr.	d1 (h8)	d4 min.	d6 (H11)	d7 (H8)	L1 (+/- 0,5)	L21 (+/- 0,5)	L4
59000521122003	14	29	21	25	23,6	17,0	6,6
59000521122004	16	29	23	27	23,6	17,0	6,6
59000521122005	18	32	23	33	27,0	19,5	7,5
59000521122007	20	37	29	35	29,0	21,5	7,5
59000521122008	22	37	31	37	29,0	21,5	7,5
59000521122009	24	42	33	39	30,0	22,5	7,5
59000521122010	25	42	34	40	30,5	23,0	7,5
59000521122012	28	48	37	43	34,0	26,5	7,5
59000521122013	30	48	39	45	34,0	26,5	7,5
59000521122014	32	52	42	48	35,0	27,5	7,5
59000521122015	33	52	42	48	35,0	27,5	7,5
59000521122016	35	57	44	50	36,0	28,5	7,5
59000521122017	38	60	49	56	39,0	30,0	9,0
59000521122018	40	62	51	58	39,0	30,0	9,0
59000521122020	43	65	54	61	39,0	30,0	9,0
59000521122021	45	67	56	63	39,0	30,0	9,0
59000521122022	48	71	59	66	39,5	30,5	9,0
59000521122023	50	73	62	70	40,0	30,5	9,5
59000521122025	53	78	65	73	44,0	33,0	11,0
59000521122026	55	80	67	75	46,0	35,0	11,0
59000521122028	60	87	72	80	49,0	38,0	11,0
59000521122030	65	92	77	85	51,0	40,0	11,0
59000521122032	70	99	83	92	51,3	40,0	11,3
59000521122033	75	105	88	97	51,3	40,0	11,3
59000521122034	80	111	95	105	52,0	40,0	12,0

Art.nr.	d1 (h8)	d4 min.	d6 (H11)	d7 (H8)	L1 (+/- 0,5)	L22 (+/- 0,5)	L4
59000522122004	16	29	23	27	35,0	28,4	6,6
59000522122005	18	32	23	33	37,5	30,0	7,5
59000522122007	20	37	29	35	37,5	30,0	7,5
59000522122008	22	37	31	37	37,5	30,0	7,5
59000522122009	24	42	33	39	40,0	32,5	7,5
59000522122010	25	42	34	40	40,0	32,5	7,5
59000522122012	28	48	37	43	42,5	35,0	7,5
59000522122013	30	48	39	45	42,5	35,0	7,5
59000522122014	32	52	42	48	42,5	35,0	7,5
59000522122015	33	52	42	48	42,5	35,0	7,5
59000522122016	35	57	44	50	42,5	35,0	7,5
59000522122017	38	60	49	56	45,0	36,0	9,0
59000522122018	40	62	51	58	45,0	36,0	9,0
59000522122020	43	65	54	61	45,0	36,0	9,0
59000522122021	45	67	56	63	45,0	36,0	9,0
59000522122022	48	71	59	66	45,0	36,0	9,0
59000522122023	50	73	62	70	47,5	38,0	9,5
59000522122025	53	78	65	73	47,5	36,5	11,0
59000522122026	55	80	67	75	47,5	36,5	11,0
59000522122028	60	87	72	80	52,5	41,5	11,0

Art.nr.	d1 (h8)	d4 min.	d6 (H11)	d7 (H8)	L1 (+/- 0,5)	L23 (+/- 0,5)	L4
59000523122008	22	37	31	37	45,0	37,5	7,5
59000523122009	24	42	33	39	50,0	42,5	7,5
59000523122010	25	42	34	40	50,0	42,5	7,5
59000523122012	28	48	37	43	50,0	42,5	7,5
59000523122013	30	48	39	45	50,0	42,5	7,5
59000523122014	32	52	42	48	55,0	47,5	7,5
59000523122015	33	52	42	48	55,0	47,5	7,5
59000523122016	35	57	44	50	55,0	47,5	7,5
59000523122017	38	60	49	56	55,0	46,0	9,0

Art.nr.	d1 (h8)	d4 min.	d6 (H11)	d7 (H8)	L1 (+/- 0,5)	L21 (+/- 0,5)	L4
59000521222003	14	29	21	25	23,6	17,0	6,6
59000521222004	16	29	23	27	23,6	17,0	6,6
59000521222005	18	32	23	33	27,0	19,5	7,5
59000521222007	20	37	29	35	29,0	21,5	7,5
59000521222008	22	37	31	37	29,0	21,5	7,5
59000521222009	24	42	33	39	30,0	22,5	7,5
59000521222010	25	42	34	40	30,5	23,0	7,5
59000521222012	28	48	37	43	34,0	26,5	7,5
