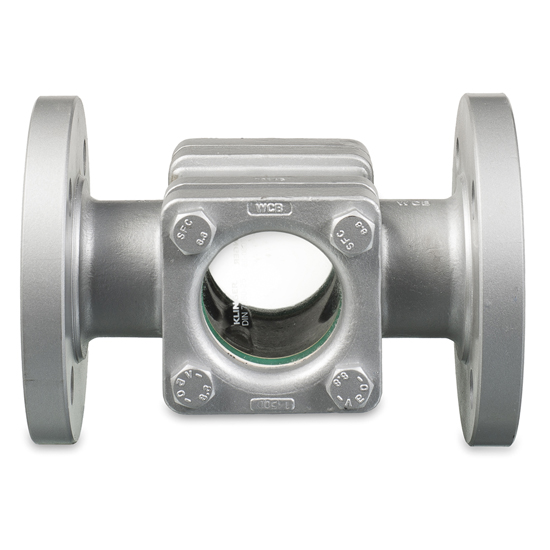

RVS kijkglastoestel  -  KP-4772

RVS kijkglastoestel  |  KP-4772

RVS kijkglastoestel  |  KP-4772
RVS kijkglastoestel  |  KP-4772

Flensaansluiting PN 16 en PN 40

Geschikt voor: water, condensaat, olie, en chemicaliën

  • met thermisch voorgespannen borosilicaat glazen.
  • uitermate druk- en slijtvast.
  • bestand tegen hoge temperaturen.
Specificaties
RVS kijkglastoestel  |  KP-4772
RVS kijkglastoestel  |  KP-4772

Selecteer een uitvoering:

Selecteer een uitvoering

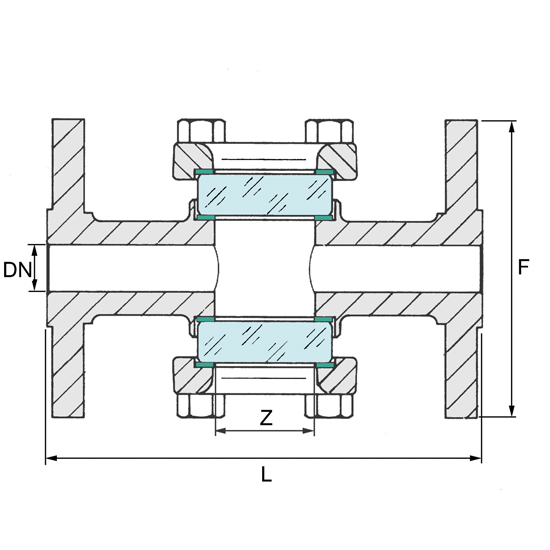

Afmetingen (mm) Aansluitmaten (mm) Gewicht
Art.nr. DN Lengte Zicht­diameter Flens­diameter Steek­cirkel (kg) Glas­afmeting Bestellen
4772140000015 15 130 32 95 65 x 4 x 14 2,8 45 x 10
4772140000020 20 150 48 105 75 x 4 x 14 4,5 45 x 10
4772140000025 25 160 48 115 85 x 4 x 14 6,0 63 x 15
4772140000030 32 180 65 140 100 x 4 x 18 7,5 63 x 15
4772140000040 40 200 65 150 110 x 4 x 18 12,0 80 x 15
4772140000050 50 230 80 165 125 x 4 x 18 13,8 100 x 20
4772140000065 65 290 100 185 145 x 8 x 18 18,9 100 x 15
4772140000080 80 310 100 200 160 x 8 x 18 28,5 125 x 20
4772140000100 100 350 125 235 190 x 8 x 22 38,0 150 x 25
Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN Lengte Zichtdiameter Flensdiameter Steekcirkel Gewicht (kg) Glasafmeting Bestellen
4772120000065 65 290 100 185 145 x 4 x 18 18,0 125 x 20
4772120000080 80 310 100 200 160 x 8 x 18 27,0 125 x 20
4772120000100 100 350 125 220 180 x 8 x 18 36,0 150 x 25

Ook leverbaar

  • ANSI flensaansluiting
  • met stromingsindicator
  • draadaansluitingen
  • NPT en BSP draadaansluiting
  • lasaansluiting
  • afwijkende bouwlengte

Specificaties

Type KP-4772
Materiaal RVS GX5CrNiMo19-11-2 / RVS 1.4408
Drukklasse PN 40 en PN 16
Glasdrukstuk RVS X2CrNiMo17-12-2 / X6CrNiMoTi 17-12-2
Glas Gehard borosilicaat DIN 7080
Afdichting Asbestvrij
Bouten Klasse A4
Inbouwlengte EN558-1 serie 1
Aansluiting Flensaansluiting EN1092-1
Druk DN 15-20-25 40 bar
DN 32-40-50 25 bar (drukklasse PN40 op aanvraag)
DN 65-85-100 16 bar (drukklasse PN25/PN40 op aanvraag)
Temperatuur -29ºC tot 300ºC max
