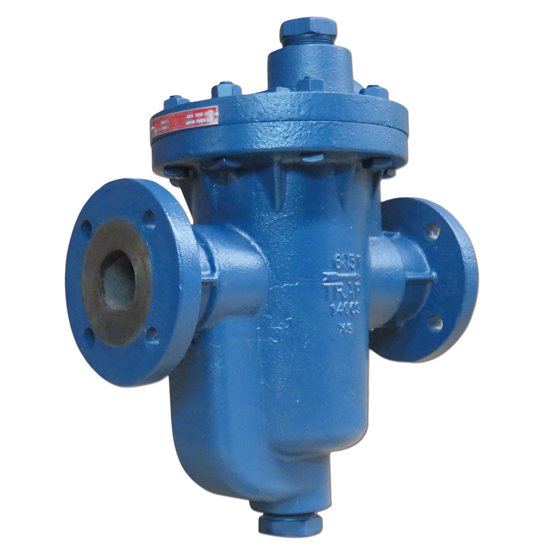

Nodulair Gietijzer Armstrong omgekeerde emmer condenspot  -  614F-616F series

Nodulair Gietijzer Armstrong omgekeerde emmer condenspot  |  614F-616F series

Nodulair Gietijzer Armstrong omgekeerde emmer condenspot  |  614F-616F series
Nodulair Gietijzer Armstrong omgekeerde emmer condenspot  |  614F-616F series
Nodulair Gietijzer Armstrong omgekeerde emmer condenspot  |  614F-616F series

voor horizontale aansluiting

Geschikt voor: ontwatering, tracing en procestoepassingen

  • Voert condensaat direct af, zonder stuwing.
  • Onderhoudsvrij en niet vuilgevoelig.
  • Bestand tegen waterslag.
Specificaties
Nodulair Gietijzer Armstrong omgekeerde emmer condenspot  |  614F-616F series
Nodulair Gietijzer Armstrong omgekeerde emmer condenspot  |  614F-616F series
Nodulair Gietijzer Armstrong omgekeerde emmer condenspot  |  614F-616F series

Selecteer een uitvoering:

Selecteer een uitvoering

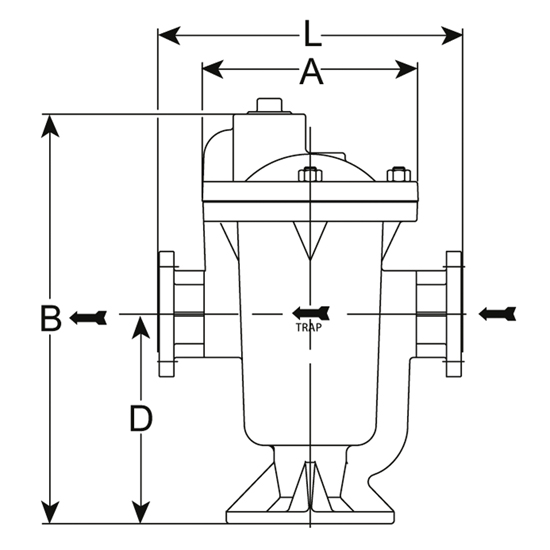

Orifice drukverschil Afmetingen (mm)
Art.nr. Aansluiting (klepdoorlaat) max. (bar) A B L Gewicht (kg) Bestellen
6014913110025 DN 25 1/2" 2,0 203 346 315 24
6014913140025 DN 25 11/32" 5,5 203 346 315 24
6014913170025 DN 25 9/32" 12,4 203 346 315 24
6014913190025 DN 25 1/4" 17,0 203 346 315 24
6014913110030 DN 32 1/2" 2,0 203 346 320 26
6014913140030 DN 32 11/32" 5,5 203 346 320 26
6014913170030 DN 32 9/32" 12,4 203 346 320 26
6014913190030 DN 32 1/4" 17,0 203 346 320 26
Orifice drukverschil Afmetingen (mm)
Art.nr. Aansluiting (klepdoorlaat) max. (bar) A B L Gewicht (kg) Bestellen
6015013100040 DN 40 9/16" 2,0 229 413 345 39
6015013130040 DN 40 3/8" 6,9 229 413 345 39
6015013150040 DN 40 5/16" 12,4 229 413 345 39
6015013190040 DN 40 1/4" 17,0 229 413 345 39
6015013100050 DN 50 9/16" 2,0 229 413 355 41
6015013130050 DN 50 3/8" 6,9 229 413 355 41
6015013150050 DN 50 5/16" 12,4 229 413 355 41
6015013190050 DN 50 1/4" 17,0 229 413 355 41
Orifice drukverschil Afmetingen (mm)
Art.nr. Aansluiting (klepdoorlaat) max. (bar) A B L Gewicht (kg) Bestellen
6015113050050 DN 50 1-1.16" 1,0 292 541 415 68
6015113060050 DN 50 7/8" 1,7 292 541 415 68
6015113110050 DN 50 1/2" 8,6 292 541 415 68
6015113120050 DN 50 7/16" 12,4 292 541 415 68
6015113130050 DN 50 3/8" 17,0 292 541 415 68
6015113060065 DN 65 7/8" 1,7 292 541 420 70
6015113110065 DN 65 1/2" 8,6 292 541 420 70
6015113120065 DN 65 7/16" 12,4 292 541 420 70
6015113130065 DN 65 3/8" 17,0 292 541 420 70

Specificaties

Type 614F-616F series
Materiaal Nodulair gietijzer ASTM A395 Gr. 60-40-18
Binnenwerk RVS 304
Klep en zitting RVS 17-4PH H900
Ontwerpdruk max. 17 bar
Tegendruk 99% van de voordruk
Stoomdruk max 17 bar @ 232 ºC
Aansluitingen Flensaansluitingen PN25 EN1092-2
Ook leverbaar afwijkende klepdoorlaat
ingebouwde terugslagklep
met thermostatische ontluchting
