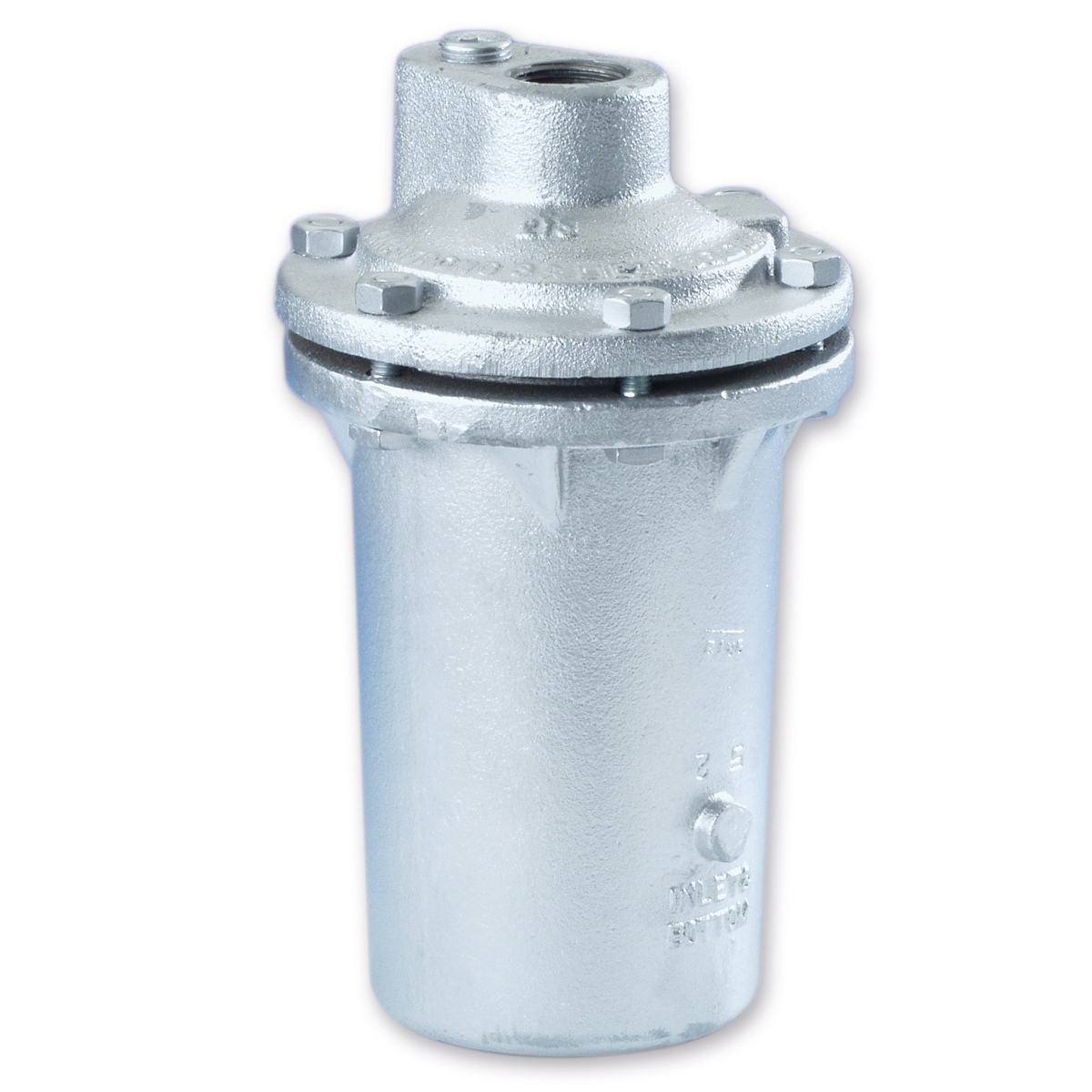

Gietijzeren Armstrong omgekeerde emmer condenspot | 200 Serie
met verticale aansluiting
Geschikt voor: ontwatering, tracing en procestoepassingen
- Voert condensaat direct af, zonder stuwing.
- Onderhoudsvrij en niet vuilgevoelig.
- Bestand tegen waterslag.
Selecteer een uitvoering:
Selecteer een uitvoering

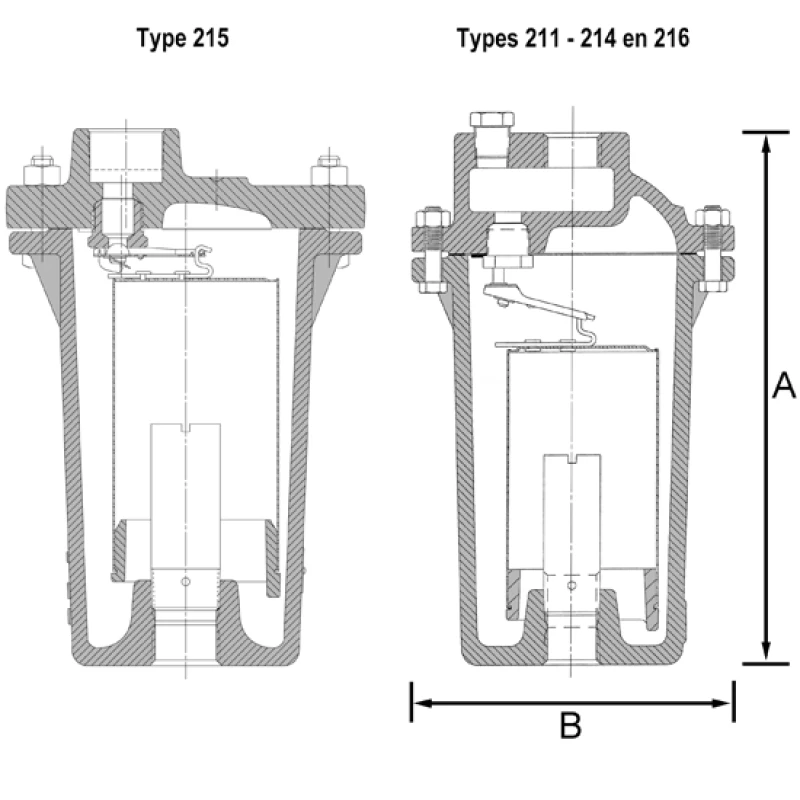

| Orifice | drukverschil | Afmetingen (mm) | |||||
|---|---|---|---|---|---|---|---|
| Art.nr. | Aansluiting | (klepdoorlaat) | max. (bar) | A | B | Gewicht (kg) | Bestellen |
| 6001132240015 | 1/2" | 5/32" | 5,0 | 162 | 108 | 2,7 | |
| 6001132250015 | 1/2" | 1/8 " | 8,5 | 162 | 108 | 2,7 | |
| 6001132260015 | 1/2" | 7/64" | 14,0 | 162 | 108 | 2,7 | |
| Orifice | drukverschil | Afmetingen (mm) | |||||
|---|---|---|---|---|---|---|---|
| Art.nr. | Aansluiting | (klepdoorlaat) | max. (bar) | A1 | B | Gewicht (kg) | Bestellen |
| 6001112240015 | DN 15 | 5/32" | 5,0 | 230 | 108 | 4,1 | |
| 6001112250015 | DN 15 | 1/8 " | 8,5 | 230 | 108 | 4,1 | |
| 6001112260015 | DN 15 | 7/64" | 14,0 | 230 | 108 | 4,1 | |
| Orifice | drukverschil | Afmetingen (mm) | |||||
|---|---|---|---|---|---|---|---|
| Art.nr. | Aansluiting | (klepdoorlaat) | max. (bar) | A | B | Gewicht (kg) | Bestellen |
| 6001232220015 | 1/2" | 3/16" | 5,0 | 203 | 133 | 5,2 | |
| 6001232240015 | 1/2" | 5/32" | 8,5 | 203 | 133 | 5,2 | |
| 6001232250015 | 1/2" | 1/8 " | 14,0 | 203 | 133 | 5,2 | |
| 6001232220020 | 3/4" | 3/16" | 5,0 | 203 | 133 | 5,2 | |
| 6001232240020 | 3/4" | 5/32" | 8,5 | 203 | 133 | 5,2 | |
| 6001232250020 | 3/4" | 1/8 " | 14,0 | 203 | 133 | 5,2 | |
| Orifice | drukverschil | Afmetingen (mm) | |||||
|---|---|---|---|---|---|---|---|
| Art.nr. | Aansluiting | (klepdoorlaat) | max. (bar) | A1 | B | Gewicht (kg) | Bestellen |
| 6001212220015 | DN 15 | 3/16" | 5,0 | 267 | 133 | 7,0 | |
| 6001212240015 | DN 15 | 5/32" | 8,5 | 267 | 133 | 7,0 | |
| 6001212250015 | DN 15 | 1/8 " | 14,0 | 267 | 133 | 7,0 | |
| 6001212220020 | DN 20 | 3/16" | 5,0 | 267 | 133 | 7,6 | |
| 6001212240020 | DN 20 | 5/32" | 8,5 | 267 | 133 | 7,6 | |
| 6001212250020 | DN 20 | 1/8 " | 14,0 | 267 | 133 | 7,6 | |
| Orifice | drukverschil | Afmetingen (mm) | |||||
|---|---|---|---|---|---|---|---|
| Art.nr. | Aansluiting | (klepdoorlaat) | max. (bar) | A | B | Gewicht (kg) | Bestellen |
| 6001332150020 | 3/4" | 5/16" | 4,0 | 273 | 162 | 9,2 | |
| 6001332190020 | 3/4" | 1/4 " | 8,5 | 273 | 162 | 9,2 | |
| 6001332200020 | 3/4" | 7/32" | 12,5 | 273 | 162 | 9,2 | |
| 6001332150025 | 1 " | 5/16" | 4,0 | 273 | 162 | 9,2 | |
| 6001332190025 | 1 " | 1/4 " | 8,5 | 273 | 162 | 9,2 | |
| 6001332200025 | 1 " | 7/32" | 12,5 | 273 | 162 | 9,2 | |
| Orifice | drukverschil | Afmetingen (mm) | |||||
|---|---|---|---|---|---|---|---|
| Art.nr. | Aansluiting | (klepdoorlaat) | max. (bar) | A1 | B | Gewicht (kg) | Bestellen |
| 6001312150020 | DN 20 | 5/16" | 4,0 | 337 | 162 | 11,6 | |
| 6001312190020 | DN 20 | 1/4 " | 8,5 | 337 | 162 | 11,6 | |
| 6001312200020 | DN 20 | 7/32" | 12,5 | 337 | 162 | 11,6 | |
| 6001312150025 | DN 25 | 5/16" | 4,0 | 337 | 162 | 12,1 | |
| 6001312190025 | DN 25 | 1/4 " | 8,5 | 337 | 162 | 12,1 | |
| 6001312200025 | DN 25 | 7/32" | 12,5 | 337 | 162 | 12,1 | |
| Orifice | drukverschil | Afmetingen (mm) | |||||
|---|---|---|---|---|---|---|---|
| Art.nr. | Aansluiting | (klepdoorlaat) | max. (bar) | A | B | Gewicht (kg) | Bestellen |
| 6001432130025 | 1 " | 3/8 " | 4,0 | 317 | 190 | 15,0 | |
| 6001432150025 | 1 " | 5/16" | 8,5 | 317 | 190 | 150 | |
| 6001432170025 | 1 " | 9/32" | 12,5 | 317 | 190 | 15,0 | |
| 6001432130030 | 1 1/4" | 3/8 " | 4,0 | 317 | 190 | 15,0 | |
| 6001432150030 | 1 1/4" | 5/16" | 8,5 | 317 | 190 | 15,0 | |
| 6001432170030 | 1 1/4" | 9/32" | 12,5 | 317 | 190 | 15,0 | |
| Orifice | drukverschil | Afmetingen (mm) | |||||
|---|---|---|---|---|---|---|---|
| Art.nr. | Aansluiting | (klepdoorlaat) | max. (bar) | A1 | B | Gewicht (kg) | Bestellen |
| 6001412130025 | DN 25 | 3/8 " | 4,0 | 444 | 190 | 18,6 | |
| 6001412150025 | DN 25 | 5/16" | 8,5 | 444 | 190 | 18,6 | |
| 6001412170025 | DN 25 | 9/32" | 12,5 | 444 | 190 | 18,6 | |
| 6001412130030 | DN 32 | 3/8 " | 4,0 | 444 | 190 | 20,2 | |
| 6001412150030 | DN 32 | 5/16" | 8,5 | 444 | 190 | 20,2 | |
| 6001412170030 | DN 32 | 9/32" | 12,5 | 444 | 190 | 20,2 | |
| Orifice | drukverschil | Afmetingen (mm) | |||||
|---|---|---|---|---|---|---|---|
| Art.nr. | Aansluiting | (klepdoorlaat) | max. (bar) | A | B | Gewicht (kg) | Bestellen |
| 6001532100025 | 1 " | 9/16" | 2,0 | 364 | 216 | 20,3 | |
| 6001532140025 | 1 " | 11/32" | 9,0 | 364 | 216 | 20,3 | |
| 6001532100032 | 1 1/4" | 9/16" | 2,0 | 364 | 216 | 20,3 | |
| 6001532140032 | 1 1/4" | 11/32" | 9,0 | 364 | 216 | 20,3 | |
| 6001532100040 | 1 1/2" | 9/16" | 2,0 | 364 | 216 | 20,3 | |
| 6001532140040 | 1 1/2" | 11/32" | 9,0 | 364 | 216 | 20,3 | |
| Orifice | drukverschil | Afmetingen (mm) | |||||
|---|---|---|---|---|---|---|---|
| Art.nr. | Aansluiting | (klepdoorlaat) | max. (bar) | A1 | B | Gewicht (kg) | Bestellen |
| 6001512100025 | DN 25 | 9/16" | 2,0 | 496 | 216 | 21,1 | |
| 6001512140025 | DN 25 | 11/32" | 9,0 | 496 | 216 | 21,1 | |
| 6001512100030 | DN 32 | 9/16" | 2,0 | 496 | 216 | 22,7 | |
| 6001512140030 | DN 32 | 11/32" | 9,0 | 496 | 216 | 22,7 | |
| 6001512100040 | DN 40 | 9/16" | 2,0 | 496 | 216 | 23,0 | |
| 6001512140040 | DN 40 | 11/32" | 9,0 | 496 | 216 | 23,0 | |
| Orifice | drukverschil | Afmetingen (mm) | |||||
|---|---|---|---|---|---|---|---|
| Art.nr. | Aansluiting | (klepdoorlaat) | max. (bar) | A1 | B | Gewicht (kg) | Bestellen |
| 6001612060050 | DN 50 | 7/8 " | 1,7 | 570 | 259 | 41,2 | |
| 6001612110050 | DN 50 | 1/2 " | 8,5 | 570 | 259 | 41,2 | |
Specificaties
| Type | 200 Serie |
| Materiaal | Gietijzer. |
|
|
|
| Binnenwerk | RVS 304 |
| Klep en zitting | gehard chroomstaal 440F |
| Plug | staal |
| Ontwerpdruk max. | 16 bar |
| Tegendruk | tot 99% van de voordruk |
| Stoomdruk | max. 13 bar |
|
|
|
| Aansluitingen | BSP draad of aanschroefflenzen |
| Serie 215 stalen deksel met excentrische aansluiting | |
|
|
|
| Temperatuur | max. 232ºC |
|
|
|
| Ook leverbaar | afwijkende klepdoorlaat |
| met thermostatische ontluchting | |
| andere aansluitingen | |
