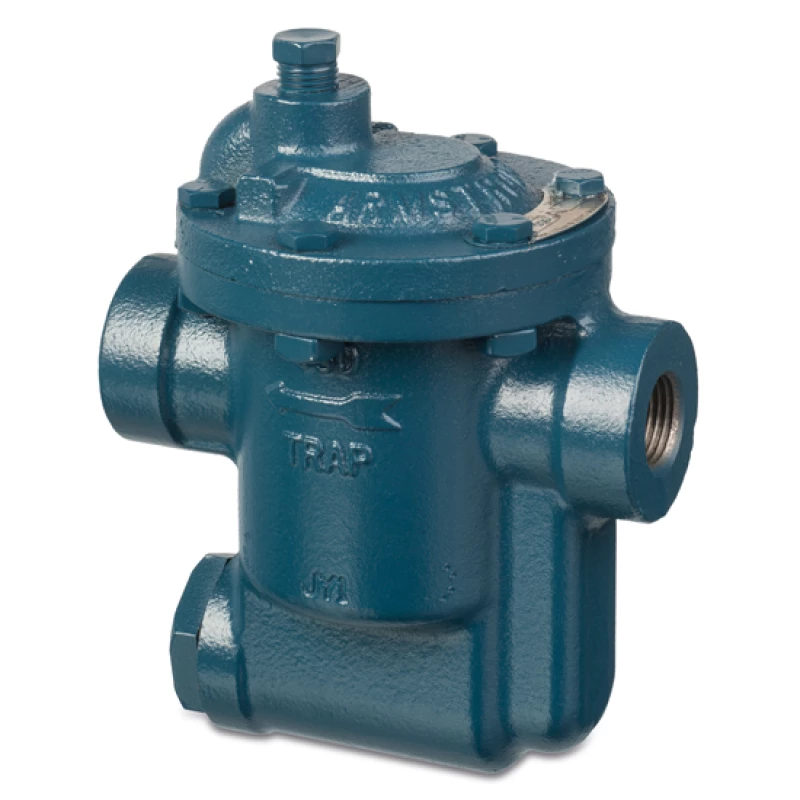

Gietijzeren Armstrong omgekeerde emmer condenspot | 880 Serie
met horizontale aansluiting en filter
Geschikt voor: ontwatering, tracing en procestoepassingen
- Voert condensaat direct af, zonder stuwing.
- Onderhoudsvrij en niet vuilgevoelig.
- Bestand tegen waterslag.
Selecteer een uitvoering:
Selecteer een uitvoering

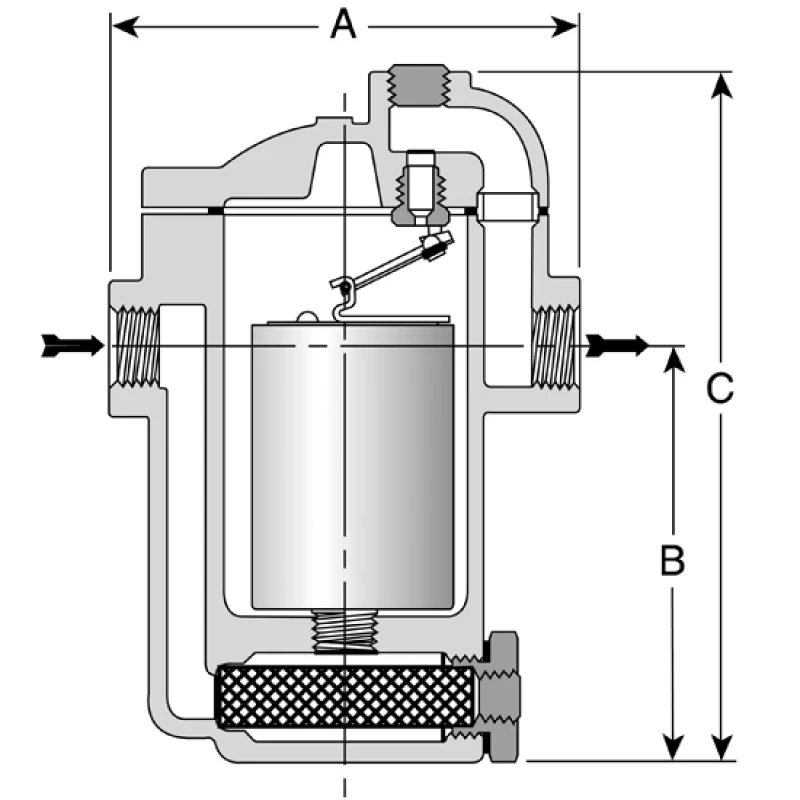

| Orifice | drukverschil | Afmetingen (mm) | ||||||
|---|---|---|---|---|---|---|---|---|
| Art.nr. | Aansluiting | (klepdoorlaat) | max. (bar) | A | B | C | Gewicht (kg) | Bestellen |
| 6002132250015 | 1/2" | 1/8 " | 5,5 | 127 | 87 | 154 | 2,5 | |
| 6002132260015 | 1/2" | 7/64" | 8,5 | 127 | 87 | 154 | 2,5 | |
| 6002132270015 | 1/2" | # 38 | 10,5 | 127 | 87 | 154 | 2,5 | |
| 6002132250020 | 3/4" | 1/8 " | 5,5 | 127 | 87 | 154 | 2,5 | |
| 6002132260020 | 3/4" | 7/64" | 8,5 | 127 | 87 | 154 | 2,5 | |
| 6002132270020 | 3/4" | # 38 | 10,5 | 127 | 87 | 154 | 2,5 | |
| Orifice | drukverschil | Afmetingen (mm) | ||||||
|---|---|---|---|---|---|---|---|---|
| Art.nr. | Aansluiting | (klepdoorlaat) | max. (bar) | A | B | C | Gewicht (kg) | Bestellen |
| 6002232240015 | 1/2" | 5/32" | 5,0 | 127 | 113 | 179 | 2,7 | |
| 6002232250015 | 1/2" | 1/8 " | 8,5 | 127 | 113 | 179 | 2,7 | |
| 6002232260015 | 1/2" | 7/64" | 14,0 | 127 | 113 | 179 | 2,7 | |
| 6002232240020 | 3/4" | 5/32" | 5,0 | 127 | 113 | 179 | 2,7 | |
| 6002232250020 | 3/4" | 1/8 " | 8,5 | 127 | 113 | 179 | 2,7 | |
| 6002232260020 | 3/4" | 7/64" | 14,0 | 127 | 113 | 179 | 2,7 | |
| 6002232240025 | 1 " | 5/32" | 5,0 | 127 | 113 | 179 | 2,7 | |
| 6002232250025 | 1 " | 1/8 " | 8,5 | 127 | 113 | 179 | 2,7 | |
| 6002232260025 | 1 " | 7/64" | 14,0 | 127 | 113 | 179 | 2,7 | |
| Orifice | drukverschil | Afmetingen (mm) | ||||||
|---|---|---|---|---|---|---|---|---|
| Art.nr. | Aansluiting | (klepdoorlaat) | max. (bar) | A | B | C | Gewicht (kg) | Bestellen |
| 6002332220015 | 1/2" | 3/16" | 5,0 | 165 | 146 | 244 | 7,0 | |
| 6002332240015 | 1/2" | 5/32" | 8,5 | 165 | 146 | 244 | 7,0 | |
| 6002332250015 | 1/2" | 1/8 " | 14,0 | 165 | 146 | 244 | 7,0 | |
| 6002332220020 | 3/4" | 3/16" | 5,0 | 165 | 146 | 244 | 7,0 | |
| 6002332240020 | 3/4" | 5/32" | 8,5 | 165 | 146 | 244 | 7,0 | |
| 6002332250020 | 3/4" | 1/8 " | 14,0 | 165 | 146 | 244 | 7,0 | |
| Orifice | drukverschil | Afmetingen (mm) | ||||||
|---|---|---|---|---|---|---|---|---|
| Art.nr. | Aansluiting | (klepdoorlaat) | max. (bar) | A | B | C | Gewicht (kg) | Bestellen |
| 6002432150020 | 3/4" | 5/16" | 4,0 | 200 | 187 | 314 | 14,1 | |
| 6002432190020 | 3/4" | 1/4 " | 8,5 | 200 | 187 | 314 | 14,1 | |
| 6002432200020 | 3/4" | 7/32" | 12,5 | 200 | 187 | 314 | 14,1 | |
| 6002432150025 | 1 " | 5/16" | 4,0 | 200 | 187 | 314 | 14,1 | |
| 6002432190025 | 1 " | 1/4 " | 8,5 | 200 | 187 | 314 | 14,1 | |
| 6002432200025 | 1 " | 7/32" | 12,5 | 200 | 187 | 314 | 14,1 | |
Voor flensaansluiting:
Type 880F en Type 881F zie nieuw vervangend Type 681F.
Type 882F en Type 883F zie nieuw vervangend Type 683F.
Type 880F en Type 881F zie nieuw vervangend Type 681F.
Type 882F en Type 883F zie nieuw vervangend Type 683F.
Specificaties
| Type | 880 Serie |
| Materiaal | Gietijzer |
|
|
|
| Binnenwerk | RVS 304 |
| Klep en zitting | gehard chroomstaal 440F |
| Plug | Staal |
| Ontwerpdruk max. | Type 880 10,5 bar |
| Type 881-883 16 bar | |
| Tegendruk | tot 99% van de voordruk |
| Stoomdruk | max. 13 bar |
|
|
|
| Aansluitingen | BSP draad of met aangegoten flenzen |
|
|
|
| Temperatuur | max. 232ºC |
|
|
|
| Ook leverbaar | afwijkende klepdoorlaat |
| ingebouwde terugslagklep | |
| met thermostatische ontluchting | |
| andere aansluitingen | |
