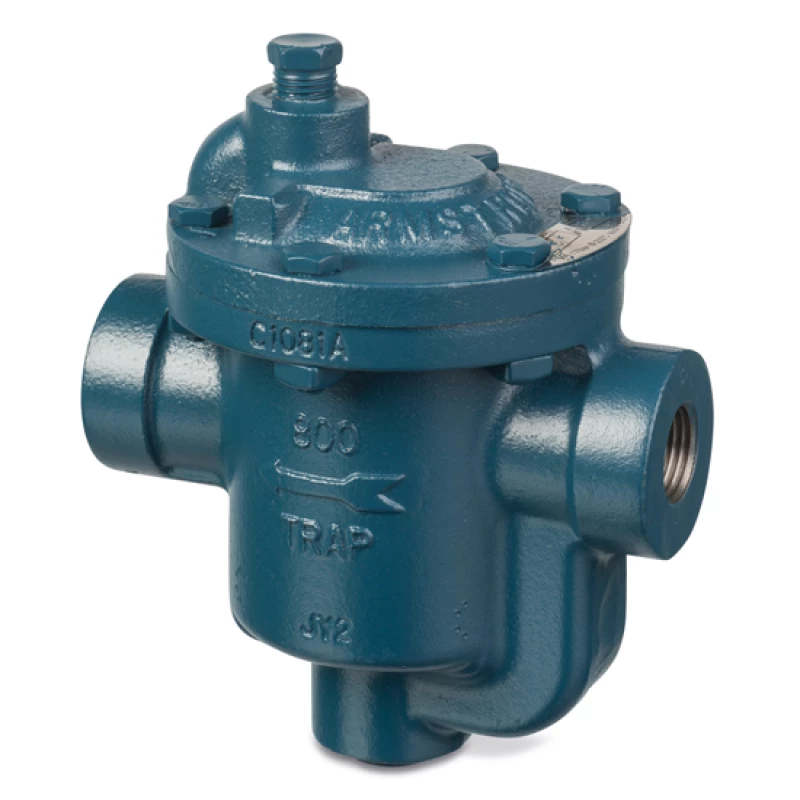

Gietijzeren Armstrong omgekeerde emmer condenspot | 800 Serie
met horizontale aansluiting
Geschikt voor: ontwatering, tracing en procestoepassingen
- Voert condensaat direct af, zonder stuwing.
- Onderhoudsvrij en niet vuilgevoelig.
- Bestand tegen waterslag.
Selecteer een uitvoering:
Selecteer een uitvoering

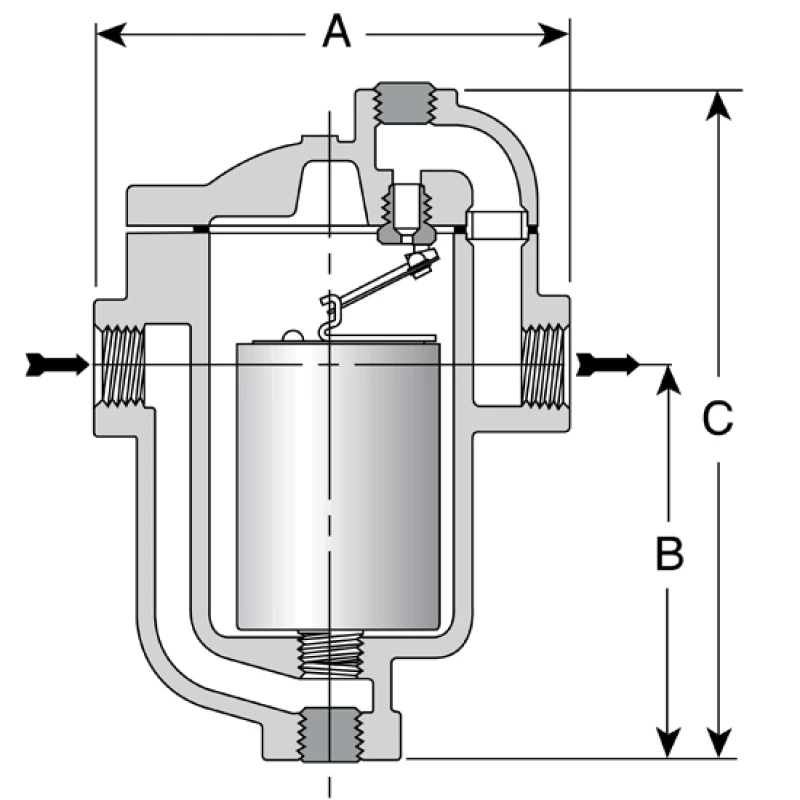

| Orifice | drukverschil | Afmetingen (mm) | ||||||
|---|---|---|---|---|---|---|---|---|
| Art.nr. | Aansluiting | (klepdoorlaat) | max. (bar) | A | B | C | Gewicht (kg) | Bestellen |
| 6000132250015 | 1/2" | 1/8 " | 5,5 | 127 | 70 | 138 | 2,3 | |
| 6000132260015 | 1/2" | 7/64" | 8,5 | 127 | 70 | 138 | 2,3 | |
| 6000132270015 | 1/2" | # 38 | 10,5 | 127 | 70 | 138 | 2,3 | |
| 6000132250020 | 3/4" | 1/8 " | 5,5 | 127 | 70 | 138 | 2,3 | |
| 6000132260020 | 3/4" | 7/64" | 8,5 | 127 | 70 | 138 | 2,3 | |
| 6000132270020 | 3/4" | # 38 | 10,5 | 127 | 70 | 138 | 2,3 | |
| Orifice | drukverschil | Afmetingen (mm) | ||||||
|---|---|---|---|---|---|---|---|---|
| Art.nr. | Aansluiting | (klepdoorlaat) | max. (bar) | A | B | C | Gewicht (kg) | Bestellen |
| 6000232240015 | 1/2" | 5/32" | 5,0 | 127 | 108 | 175 | 2,7 | |
| 6000232250015 | 1/2" | 1/8 " | 8,5 | 127 | 108 | 175 | 2,7 | |
| 6000232260015 | 1/2" | 7/64" | 14,0 | 127 | 108 | 175 | 2,7 | |
| 6000232240020 | 3/4" | 5/32" | 5,0 | 127 | 108 | 175 | 2,7 | |
| 6000232250020 | 3/4" | 1/8 " | 8,5 | 127 | 108 | 175 | 2,7 | |
| 6000232260020 | 3/4" | 7/64" | 14,0 | 127 | 108 | 175 | 2,7 | |
| 6000232240025 | 1 " | 5/32" | 5,0 | 133 | 108 | 175 | 2,7 | |
| 6000232250025 | 1 " | 1/8 " | 8,5 | 133 | 108 | 175 | 2,7 | |
| 6000232260025 | 1 " | 7/64" | 14,0 | 133 | 108 | 175 | 2,7 | |
| Orifice | drukverschil | Afmetingen (mm) | ||||||
|---|---|---|---|---|---|---|---|---|
| Art.nr. | Aansluiting | (klepdoorlaat) | max. (bar) | A | B | C | Gewicht (kg) | Bestellen |
| 6000332220015 | 1/2" | 3/16" | 5,0 | 165 | 137 | 230 | 6,8 | |
| 6000332240015 | 1/2" | 5/32" | 8,5 | 165 | 137 | 230 | 6,8 | |
| 6000332250015 | 1/2" | 1/8 " | 14,0 | 165 | 137 | 230 | 6,8 | |
| 6000332220020 | 3/4" | 3/16" | 5,0 | 165 | 137 | 230 | 6,8 | |
| 6000332240020 | 3/4" | 5/32" | 8,5 | 165 | 137 | 230 | 6,8 | |
| 6000332250020 | 3/4" | 1/8 " | 14,0 | 165 | 137 | 230 | 6,8 | |
| Orifice | drukverschil | Afmetingen (mm) | ||||||
|---|---|---|---|---|---|---|---|---|
| Art.nr. | Aansluiting | (klepdoorlaat) | max. (bar) | A | B | C | Gewicht (kg) | Bestellen |
| 6000432150020 | 3/4" | 5/16" | 4,0 | 197 | 179 | 298 | 12,5 | |
| 6000432190020 | 3/4" | 1/4 " | 8,5 | 197 | 179 | 298 | 12,5 | |
| 6000432200020 | 3/4" | 7/32" | 12,5 | 197 | 179 | 298 | 12,5 | |
| 6000432150025 | 1 " | 5/16" | 4,0 | 197 | 179 | 298 | 12,5 | |
| 6000432190025 | 1 " | 1/4 " | 8,5 | 197 | 179 | 298 | 12,5 | |
| 6000432200025 | 1 " | 7/32" | 12,5 | 197 | 179 | 298 | 12,5 | |
| Orifice | drukverschil | Afmetingen (mm) | ||||||
|---|---|---|---|---|---|---|---|---|
| Art.nr. | Aansluiting | (klepdoorlaat) | max. (bar) | A | B | C | Gewicht (kg) | Bestellen |
| 6000532130025 | 1 " | 3/8 " | 4,0 | 229 | 198 | 346 | 20,0 | |
| 6000532150025 | 1 " | 5/16" | 8,5 | 229 | 198 | 346 | 20,0 | |
| 6000532170025 | 1 " | 9/32" | 12,5 | 229 | 198 | 346 | 20,0 | |
| 6000532130030 | 1 1/4" | 3/8 " | 4,0 | 229 | 198 | 346 | 20,0 | |
| 6000532150030 | 1 1/4" | 5/16" | 8,5 | 229 | 198 | 346 | 20,0 | |
| 6000532170030 | 1 1/4" | 9/32" | 12,5 | 229 | 198 | 346 | 20,0 | |
| Orifice | drukverschil | Afmetingen (mm) | ||||||
|---|---|---|---|---|---|---|---|---|
| Art.nr. | Aansluiting | (klepdoorlaat) | max. (bar) | A | B | C | Gewicht (kg) | Bestellen |
| 6000632100025 | 1 " | 9/16" | 2,0 | 260 | 203 | 413 | 32,2 | |
| 6000632120025 | 1 " | 7/16" | 4,0 | 260 | 203 | 413 | 32,2 | |
| 6000632140025 | 1 " | 11/32" | 9,0 | 260 | 203 | 413 | 32,2 | |
| 6000632100030 | 1 1/4" | 9/16" | 2,0 | 260 | 203 | 413 | 32,2 | |
| 6000632120030 | 1 1/4" | 7/16" | 4,0 | 260 | 203 | 413 | 32,2 | |
| 6000632140030 | 1 1/4" | 11/32" | 9,0 | 260 | 203 | 413 | 32,2 | |
| 6000632100040 | 1 1/2" | 9/16" | 2,0 | 260 | 203 | 413 | 32,2 | |
| 6000632120040 | 1 1/2" | 7/16" | 4,0 | 260 | 203 | 413 | 32,2 | |
| 6000632140040 | 1 1/2" | 11/32" | 9,0 | 260 | 203 | 413 | 32,2 | |
| 6000632100050 | 2 " | 9/16" | 2,0 | 260 | 203 | 413 | 32,2 | |
| 6000632120050 | 2 " | 7/16" | 4,0 | 260 | 203 | 413 | 32,2 | |
| 6000632140050 | 2 " | 11/32" | 9,0 | 260 | 203 | 413 | 32,2 | |
Voor flensaansluiting:
Type 800F zie nieuw vervangen Type 681F.
Type 811F zie nieuw vervangend Type 681F.
Type 812F zie nieuw vervangen Type 682F.
Type 813F zie nieuw vervangend Type 683F.
Type 814F zie nieuw vervangen Type 614F.
Type 815F zie nieuw vervangen Type 615F.
Type 816F zie nieuw vervangend Type 616F.
Type 800F zie nieuw vervangen Type 681F.
Type 811F zie nieuw vervangend Type 681F.
Type 812F zie nieuw vervangen Type 682F.
Type 813F zie nieuw vervangend Type 683F.
Type 814F zie nieuw vervangen Type 614F.
Type 815F zie nieuw vervangen Type 615F.
Type 816F zie nieuw vervangend Type 616F.
Specificaties
| Type | 800 Serie |
| Materiaal | Gietijzer |
|
|
|
| Binnenwerk | RVS 304 |
| Klep en zitting | gehard chroomstaal 440F |
| Plug | staal |
| Werkdruk max. | type 800 10 bar |
| type 811-816 draadaansluiting 16 bar | |
| type 811-816 flensaansluiting 13 bar | |
|
|
|
| Aansluitingen | BSP draad of aangegoten flenzen |
|
|
|
| Temperatuur | max. 232ºC |
|
|
|
| Ook leverbaar | afwijkende klepdoorlaat |
| ingebouwde terugslagklep | |
| met thermostatische ontluchting | |
| andere aansluitingen | |
Contact
Voor meer informatie over onze emmer condenspotten kunt u contact opnemen met:
