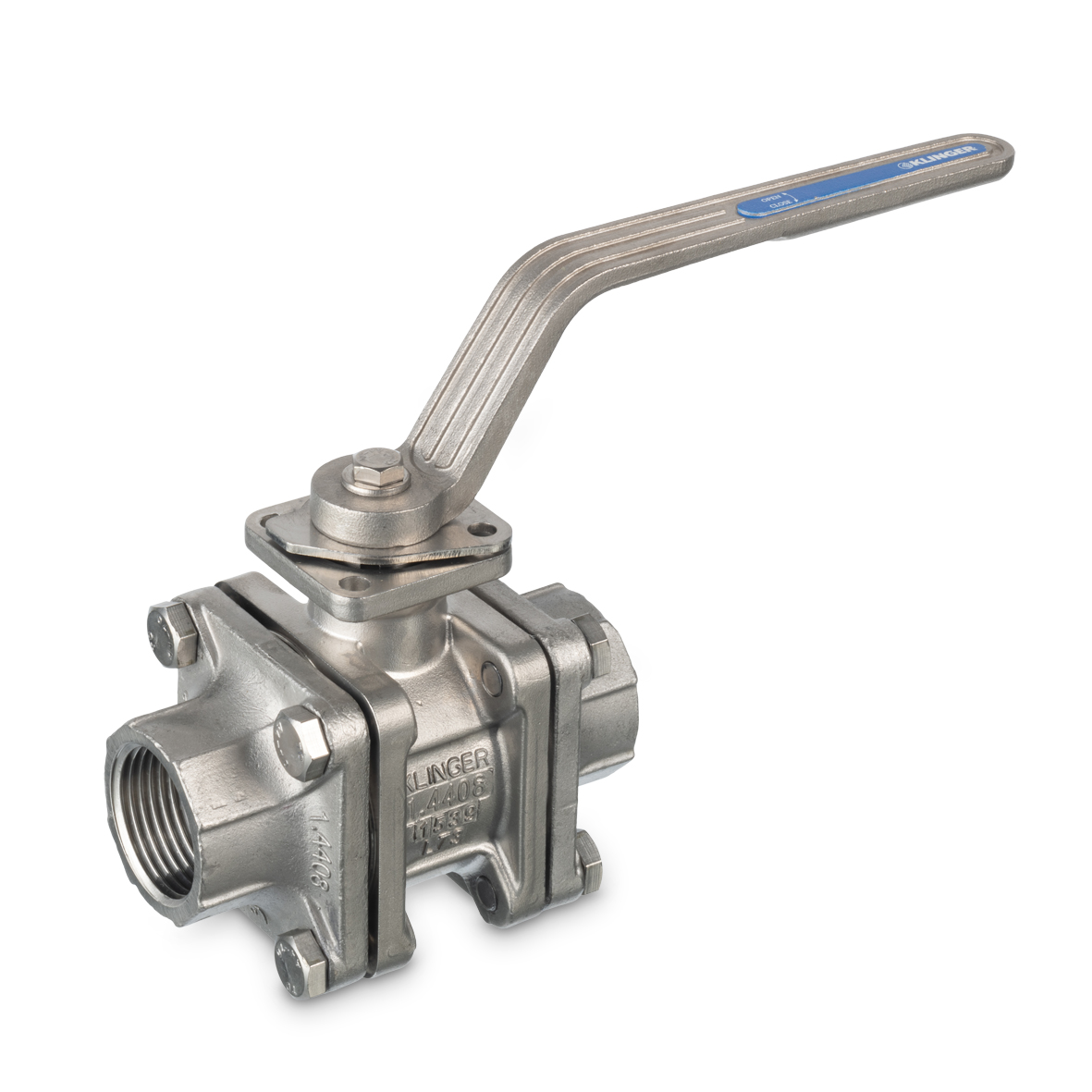

RVS Klinger Ballostar KHA kogelkraan | KP-2403
Draadaansluiting BSP, PN 40/PN 63, volle doorlaat, 3-delig
Geschikt voor: water, olie, gassen, stoom en koolwaterstoffen
- Onderhoudsvrij.
- Kogel met een cylindrische volle doorlaat.
- Anti-blow-out spindel.
- Nastelbare stopbusafdichting.
- Standaard uitvoering TA luft VDI 2440 gecertificeerd.
- Robuuste constructie uitstekend bestand tegen thermische belasting.
- Uniek afdichtsysteem met verende afdichtelementen, door RVS omsloten.
- Bidirectionele afdichting conform EN12266-lekklasse A.
- Modulair ontwerp en selectie van verschillende componenten.
- Te onderhouden zonder demontage uit de leiding.
- Anti-statisch ontwerp conform ISO 7121 / EN1983.
- Automatisering achteraf mogelijk topflens conform EN ISO 5211.
- Vergrendelbare handgreep (d.m.v. hangslot).

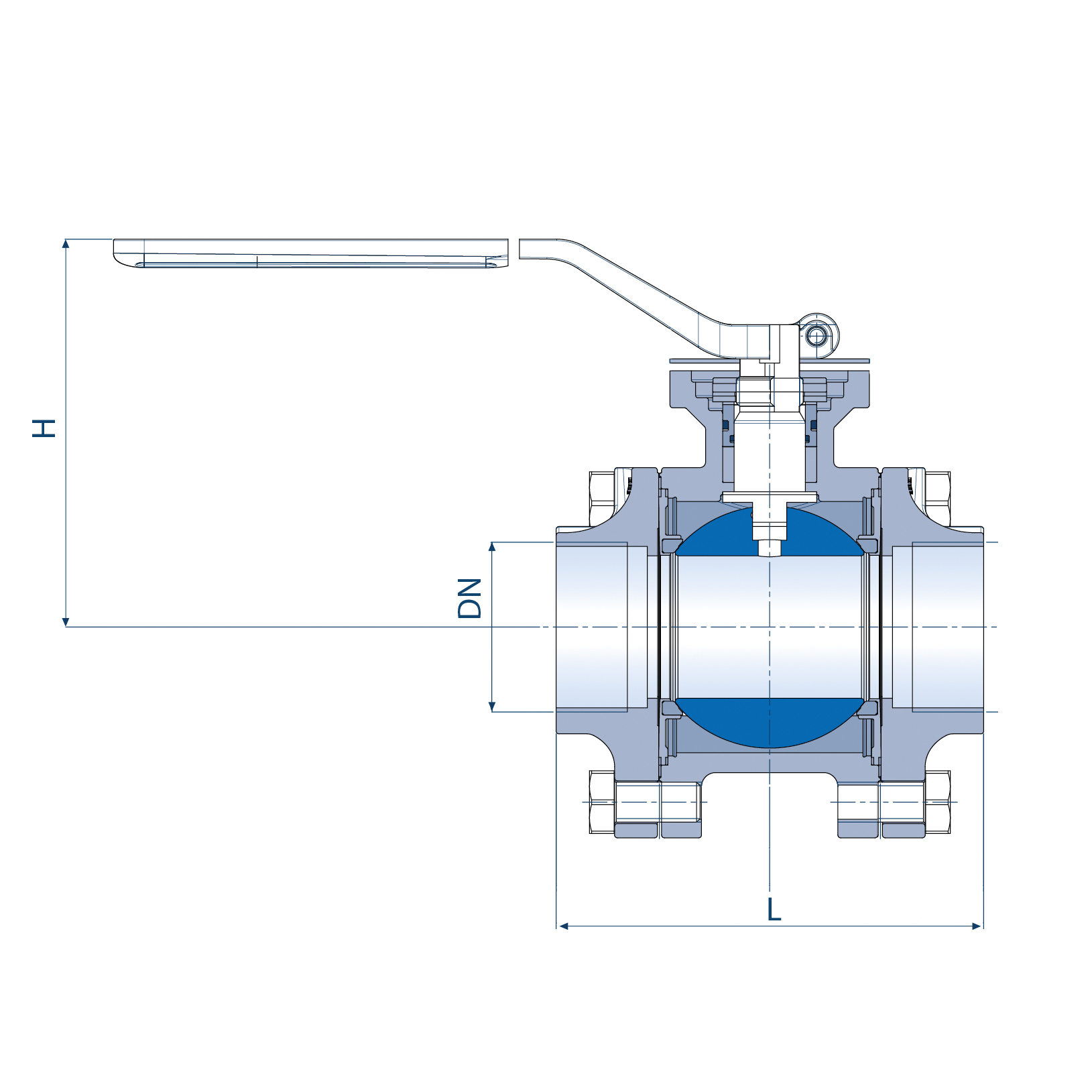

| Afmetingen (mm) | Drukklasse | Topflens | |||||
|---|---|---|---|---|---|---|---|
| Art.nr. | DN | L | H | PN | ISO 5211 | Gewicht (kg) | Bestellen |
| 2403310100015 | 1/2" | 85 | 80 | 63 | F04 vk 8 | 0,9 | |
| 2403310100020 | 3/4" | 95 | 94 | 63 | F04 vk11 | 1,5 | |
| 2403310100025 | 1 " | 105 | 98 | 40 | F04 vk11 | 1,9 | |
| 2403310100030 | 1.1/4" | 120 | 106 | 40 | F05 vk14 | 3,2 | |
| 2403310100040 | 1.1/2" | 130 | 113 | 40 | F05 vk14 | 4,8 | |
| 2403310100050 | 2 " | 150 | 131 | 40 | F07 vk17 | 8,2 | |
Opties
- Fire Safe uitvoering gecertificeerd EN10497 en API 607, ISO15848-1 gecertificeerd, (aard)gas uitvoering met ÖVGW certificering, Cryogeen uitvoering met spindelverlenging, Zuurstof uitvoering BAM gecertificeerd, Double block & bleed uitvoering , Hoge temperatuur uitvoering tot 400˚C, NPT draadaansluiting ANSI B20.1
- Compleet met pneumatische of elektrische bediening, zie automatiseringsset Ballostar kogelkranen.
Specificaties
| Type | KP-2403 |
| Materiaal | RVS GX5CrNiMo19-11-2/1.4408 |
| Drukklasse | PN 40/63 (zie tabel) |
| Kogel | RVS 1.4404/1.4408 |
| Spindel | RVS 1.4404(AISI316) |
| Handgreep | RVS 1.4408 |
| Afd.elementen | KFC koolstof versterkt PTFE in verend RVS element |
| Spindelafdichting- | KFC/RVS labyrint |
| Huisafdichting | PTFE |
| Inbouwlengte | EN16722-114 |
| Aansluiting | Rp volgens EN10266-1 (BSPT binnendraad) |
| | |
| Temperatuur | -60°C tot +300°C (druk en temperatuur afhankelijk) |
