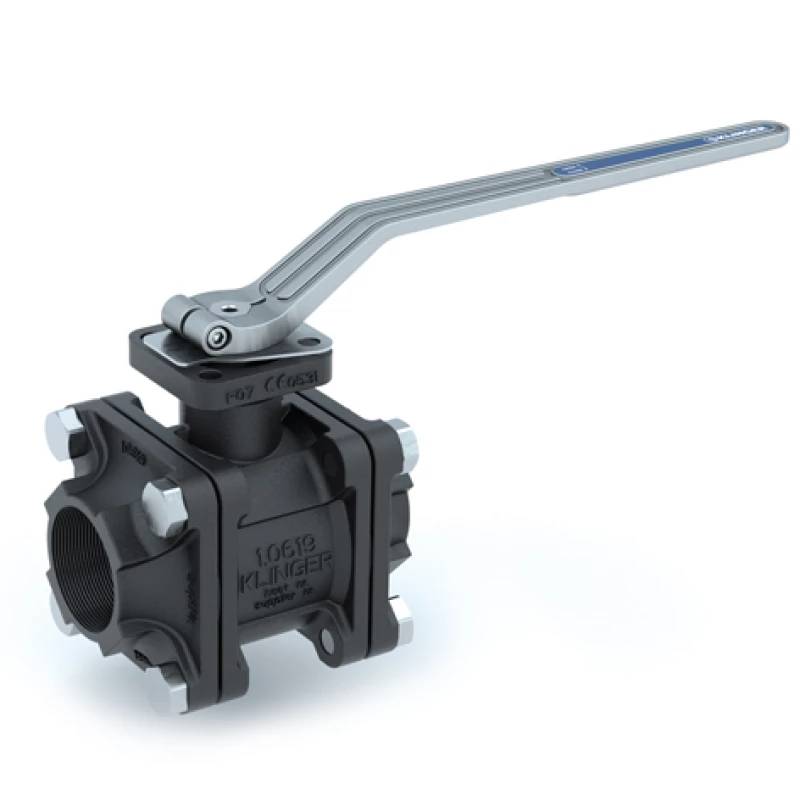

Stalen Klinger Ballostar KHA kogelkraan  -  KP-2473

Stalen Klinger Ballostar KHA kogelkraan  |  KP-2473

Stalen Klinger Ballostar KHA kogelkraan  |  KP-2473
Stalen Klinger Ballostar KHA kogelkraan  |  KP-2473

Draadaansluiting BSP, PN 40/PN 100, volle doorlaat, 3-delig

Geschikt voor: water, olie, gassen, stoom en koolwaterstoffen

  • Onderhoudsvrij
  • Kogel met een cylindrische volle doorlaat.
  • Anti blow-out spindel.
  • Nastelbare stopbusafdichting.
  • Standaard uitvoering fire safe gecertificeerd EN10497 en API607.
  • Standaard uitvoering TA luft VDI 2440/ISO15848 gecertificeerd.
  • SIL2 IEC61508.
  • Robuuste constructie uitstekend bestand tegen thermische belasting.
  • Uniek afdichtsysteem met verende afdichtelementen, door RVS omsloten.
  • Bi directionele afdichting conform EN12266-lekklasse A.
  • Modulair ontwerp en selectie van verschillende componenten.
  • Te onderhouden zonder demontage uit de leiding.
  • Anti statisch ontwerp conform ISO7121 / EN1983.
  • Automatisering achteraf mogelijk, topflens conform ISO EN 5211.
  • Speciale KACP coating.
  • Vergrendelbare handgreep (d.m.v. hangslot).
Specificaties
Downloads
Stalen Klinger Ballostar KHA kogelkraan  |  KP-2473
Stalen Klinger Ballostar KHA kogelkraan  |  KP-2473

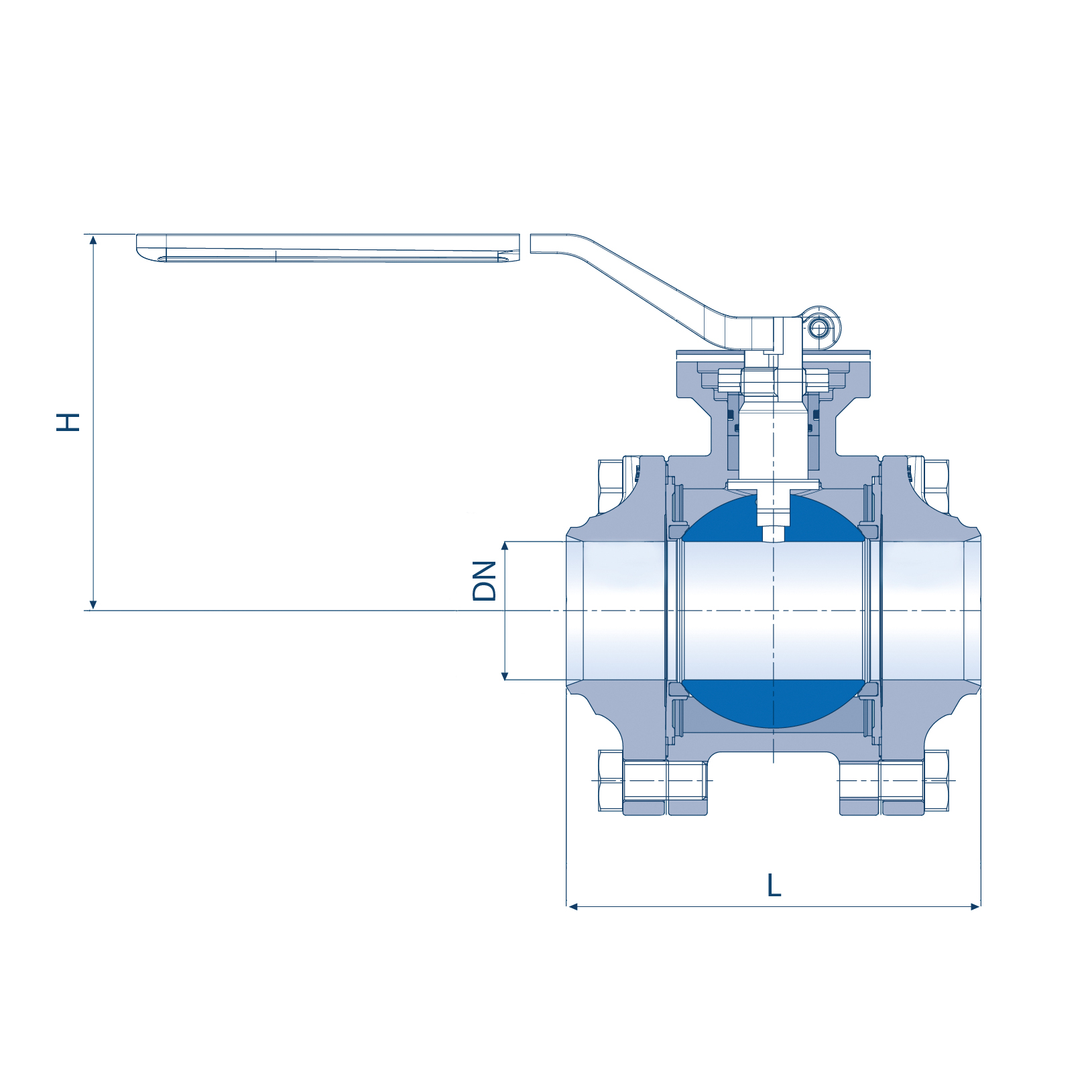

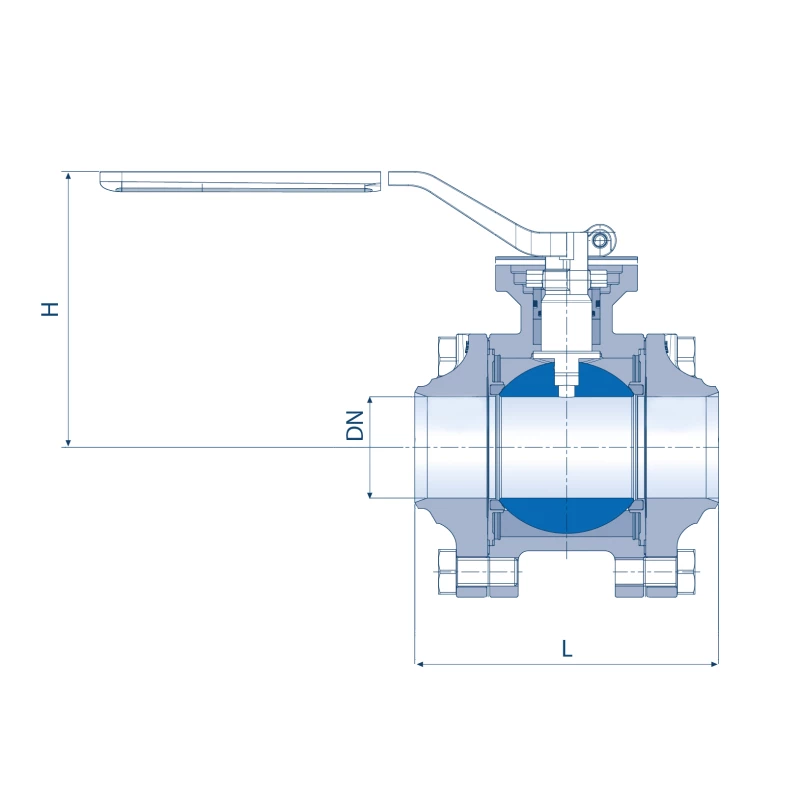

Hoofdafmetingen (mm) Drukklasse Topflens
Art.nr. DN L H PN ISO 5211 Gewicht (kg) Bestellen
2473310100015   1/2" 85 80 100 F04  vk 8 0,9
2473310100020   3/4" 95 94 100 F04  vk11 1,5
2473310100025 1   " 105 98 63 F04  vk11 1,9
2473310100030 1.1/4" 120 106 63 F05  vk14 3,2
2473310100040 1.1/2" 130 113 63 F05  vk14 4,8
2473310100050 2   " 150 131 40 F07  vk17 8,2

Opties

  • metalliek afdichtsysteem
  • fire Safe uitvoering
  • gas uitvoering (max 5 bar)
  • draadaansluiting NPT volgens ANSI B 2.1
  • compleet met pneumatische of elektrische bediening, zie automatiseringsset Ballostar kogelkranen

Specificaties

Type KP-2473
Materiaal Gietstaal EN-GP240GH/1.0619
Drukklasse PN 40/63 of 100 (zie tabel)
Kogel RVS 1.4401/1.4408
Spindel RVS 1.4104 ( ANSI430F)
Handgreep RVS
Afd.elementen KFC koolstof versterkt PTFE in verend RVS element
Huisafdichting Grafiet+ KlingerSilC4430®
Spindelafdichting grafiet + Aflas
Inbouwlengte EN16722-114
Aansluiting Rp volgens EN12266-1 (BSPT binnendraad)
Temperatuur -10°C tot +300°C (druk en temperatuur afhankelijk)
