RVS kogelkraan  -  KP-2606

RVS kogelkraan  |  KP-2606

RVS kogelkraan  |  KP-2606
RVS kogelkraan  |  KP-2606

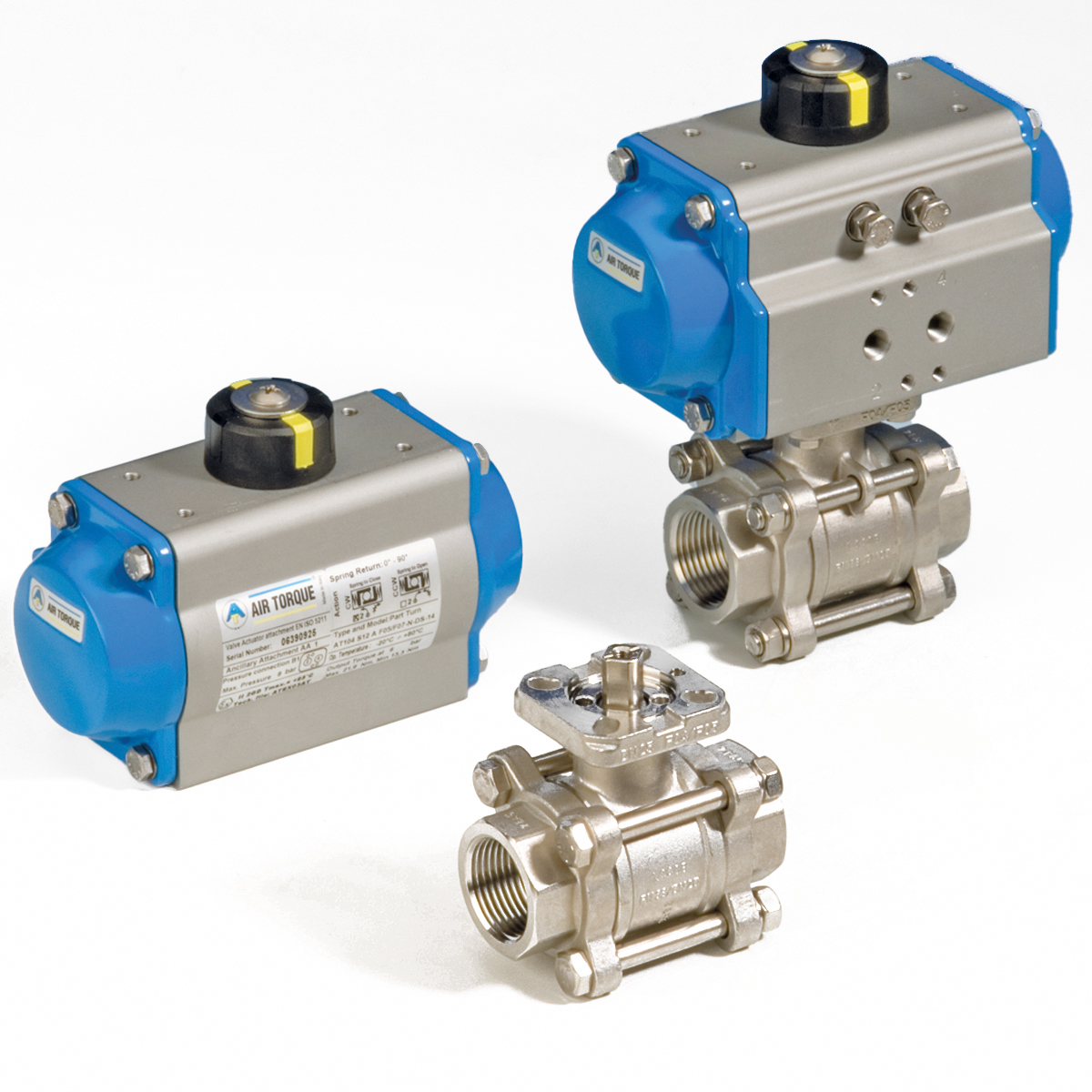

Draadaansluiting BSP, PN 63, volle doorlaat, 3-delig, voorzien van Air Torque pneumatische aandrijving

Geschikt voor: algemene toepassing: water, olie en lucht

  • Air Torque pneumatische aandrijving, dubbelwerkend of veerretour.
  • Eenvoudig te voorzien van magneetventiel, standmelding of positioner.
  • Compacte afmetingen door directe montage.
Specificaties
RVS kogelkraan  |  KP-2606
RVS kogelkraan  |  KP-2606

Selecteer een uitvoering:

Selecteer een uitvoering

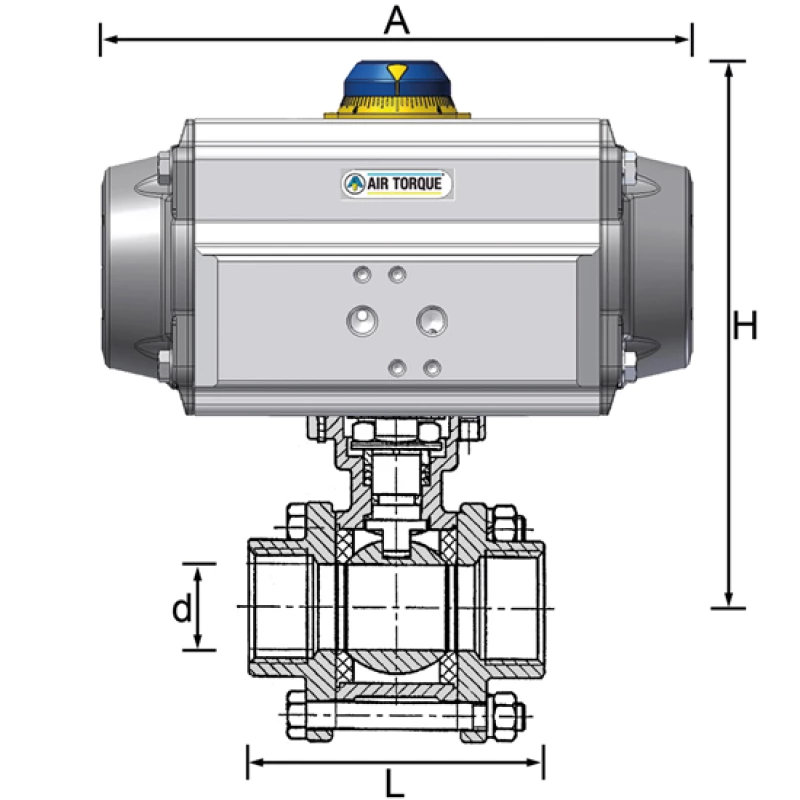

Afmetingen (mm) Topflens Air Torque
Art.nr. DN d L H A ISO 5211 Type Bestellen
8006023000010   3/8" 12,5 64 128 118 F03/F04 vk 9 AT045U-D-A
8006023000015   1/2" 15,0 64 131 141 F03/F04 vk 9 AT051U-D-A
8006023000020   3/4" 20,0 82 155 159 F03/F04 vk 9 AT051U-D-A
8006023000025 1   " 25,0 90 161 159 F04/F05 vk11 AT101U-D-A
8006023000030 1.1/4" 32,0 112 182 211 F04/F05 vk11 AT201U-D-A
8006023000040 1.1/2" 38,0 126 199 211 F05/F07 vk14 AT201U-D-A
8006023000050 2   " 50,0 147 220 248 F05/F07 vk14 AT251U-D-A
8006023000065 2.1/2" 65,0 163 256 269 F07/F10 vk17 AT301U-D-A
8006023000080 3   " 80,0 181 291 315 F07/F10 vk17 AT351U-D-A
Afmetingen (mm) Topflens Air Torque
Art.nr. DN d L H A ISO 5211 Type Bestellen
8006023100010   3/8" 12,5 64 131 141 F03/F04 vk 9 AT051U-S12-A
8006023100015   1/2" 15,0 64 147 159 F03/F04 vk 9 AT101U-S12-A
8006023100020   3/4" 20,0 82 151 159 F03/F04 vk 9 AT101U-S12-A
8006023100025 1   " 25,0 90 178 211 F04/F05 vk11 AT201U-S12-A
8006023100030 1.1/4" 32,0 112 195 248 F04/F05 vk11 AT251U-S12-A
8006023100040 1.1/2" 38,0 126 224 269 F05/F07 vk14 AT301U-S12-A
8006023100050 2   " 50,0 147 232 269 F05/F07 vk14 AT301U-S12-A
8006023100065 2.1/2" 65,0 163 296 345 F07/F10 vk17 AT401U-S12-A
8006023100080 3   " 80,0 181 323 409 F07/F10 vk17 AT451U-S12-A
De veerretour actuators worden standaard veersluitend gemonteerd. Indien veeropenend gewenst svp bij bestelling vermelden.

Ook leverbaar

  • eindstandmelder
  • magneetventiel
  • positioner
  • air Torque actuator E-coating uitvoering

Specificaties

Type KP-2606
Materiaal RVS GX5CrNiMo19-11-2
Drukklasse PN 63
Kogel RVS GX5CrNiMo17-12-2
Spindel RVS GX5CrNiMo17-12-2
Afd.elementen PTFE
Spindelafdichting PTFE
Aansluiting BSP binnendraad DIN/ISO 228/1
Temperatuur -20°C tot +200°C
Actuator Air Torque, coating A
