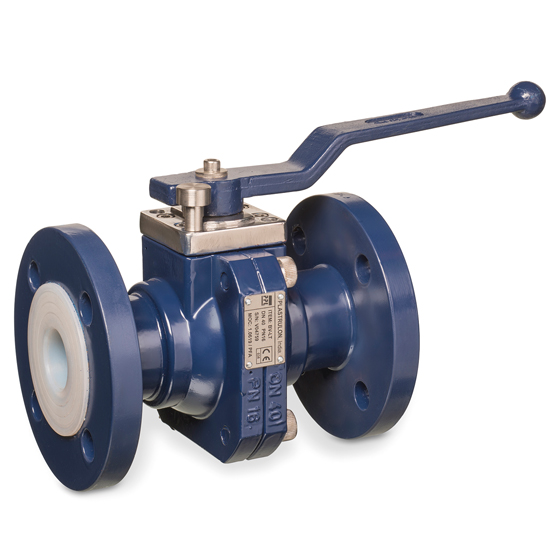

PFA beklede stalen kogelkraan  -  KP-2545

PFA beklede stalen kogelkraan  |  KP-2545

PFA beklede stalen kogelkraan  |  KP-2545
PFA beklede stalen kogelkraan  |  KP-2545

Flensaansluiting PN 16, volle doorlaat, 2-delig

Geschikt voor: zuren, logen, corrosieve en abrasieve media

  • Lange bouwlengte.
  • Veerbelaste spindelafdichting.
  • Voorzien van ISO 5211 topflens voor eenvoudige montage van een bedieningseenheid of spindelverlenging.
  • TA luft gecertificeerd
Specificaties
Downloads
PFA beklede stalen kogelkraan  |  KP-2545
PFA beklede stalen kogelkraan  |  KP-2545

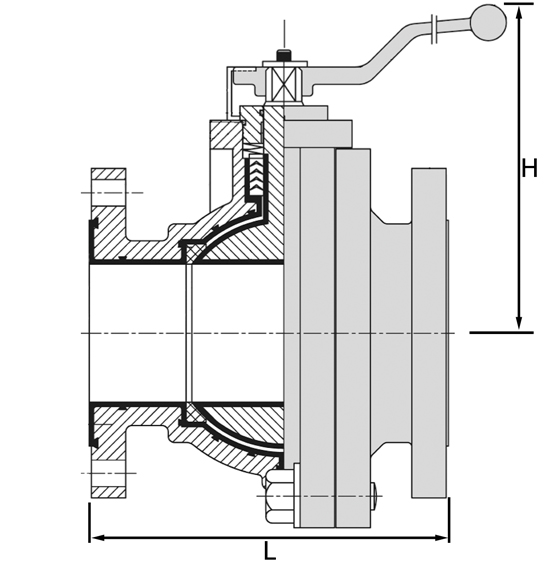

Afmetingen (mm) Topflens Aansluitmaten (mm)
Art.nr. DN L H ISO 5211 Flensdiam. Steekcirkel Gewicht (kg) Bestellen
2545120100015 15 130 122 F05 95 65 x  4 x 14 3,6
2545120100020 20 150 124 F05 105 75 x  4 x 14 4,5
2545120100025 25 160 128 F05 115 85 x  4 x 14 5,3
2545120100030 32 180 133 F05 140 100 x  4 x 18 6,1
2545120100040 40 200 145 F07 150 110 x  4 x 18 9,7
2545120100050 50 230 152 F07 165 125 x  4 x 18 12,2
2545120100065 65 290 164 F07 185 145 x  4 x 18 16,8
2545120100080 80 310 220 F07 200 160 x  8 x 18 20,3
2545120100100 100 350 250 F10 220 180 x  8 x 18 31,0
2545120100125 125/100 400 192 F10 250 210 x  8 x 18 58,0
2545120100150 150 480 270 F12 285 240 x  8 x 23 94,0
2545120100200 200/150 600 270 F14 340 295 x 12 x 23 135,0

Opties

  • locking device
  • RVS huis PFA bekleed

Ook leverbaar

  • compleet met pneumatische of elektrische bediening
  • voor automatiseringssets pneumatisch zie automatiseringsset PFA beklede kogelkranen

Specificaties

Type KP-2545
Materiaal WCB GP240GH / PFA
Drukklasse PN 16
Kogel / Spindel Duplex 1.4462 / PFA
Handgreep RVS 1.4308
Afd.elementen PTFE
Bekleding PFA
Coating Epoxy coating RAL 5005 - Blauw
Inbouwlengte EN 558-1 series 1
Aansluiting ISO 5752 / EN1092-1B1
Temperatuur -10°C tot +200°C (druk en temperatuur afhankelijk)
Opmerking Afhankelijk van de toepassing wordt vanaf DN 150 een mechanische aandrijving geadviseerd.
DN125 en DN200 in reduced bore uitgevoerd.
Contact

Voor meer informatie over onze kogelkranen kunt u contact opnemen met:
