Optimale veiligheid bij uitwisselen condenspotten
-
10 in 1 trap valve station
-
Ruimtebesparend
-
Minder stoomverlies
-
Kostenbesparend

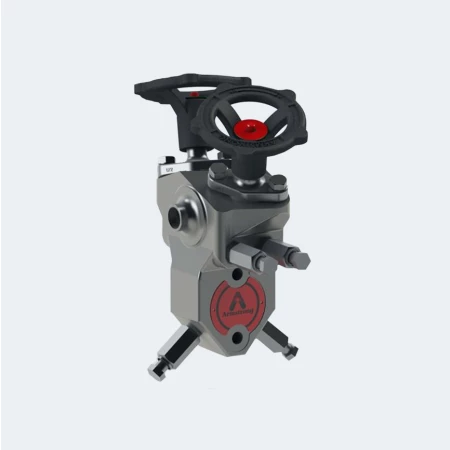

Door het unieke en gepatenteerde ontwerp als Double Isolation and Bleed van de TVS6000UD wordt er een maximale veiligheid verkregen bij het uitwisselen van een condenspot.
Hiermee wordt kostbare tijd bespaard, waardoor stoomverliezen tot een minimum worden beperkt.
De TVS6000UD vervangt tot wel 10 afzonderlijke appendages wat zowel een besparing in ruimte als tijd oplevert bij de montage.

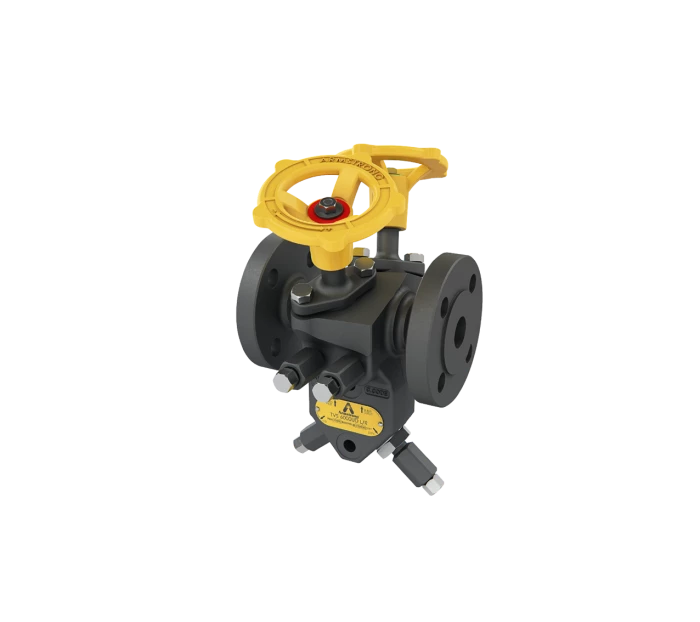

Door de standaard bouwlengte van de DIN flensaansluitingen is de TVS6000UD direct uit te wisselen voor een aanwezige condenspot.
Voordelen
van de TVS6000UD als DI&B:
- Ruimtebesparend, bouwlengte DN15, DN20 en DN25 volgens DIN EN558-1 serie 1.
- DI&B voor een maximale veiligheid.
- Vervangt tot wel 8 afzonderlijke afsluiters.
- Door de toepassing van de plunjertechniek wordt een zeer betrouwbare afsluiting verkregen.
- Trap valve station 360 graden toepasbaar.
- Aansluitingen DIN, ANSI, NPT, BSPT en SW.
- Maatvoeringen ½”, ¾” en 1”.
- Stalen huis en gietijzeren handwielen.
- Ontwerpcondities; 45 bar @ 315 °C.
- Stromingsrichting TVS6000UD, zowel Links-Rechts als Rechts-Links
- Capaciteiten volgens de tabellen van de toegepaste condenspot.
- 3 jaar garantie.

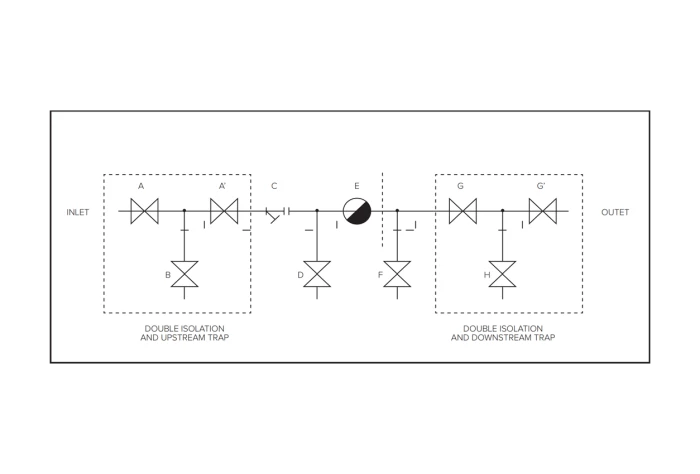

LEFT-RIGHT (L/R) VERSION
| Upstream: | Downstream: |
| A: First inlet isolation valve | F: Test valve |
| A’: Second inlet isolation valve | G: First outlet isolation valve |
| B: Bleed inlet | G’: Second outlet isolation valve |
| C: Strainer | H: Bleed outlet |
| D: Depressurizing valve | |
| E: Steam trap connection |
Materialen
- Huis: ASTM A350 LF2
- Binnenwerk: RVS

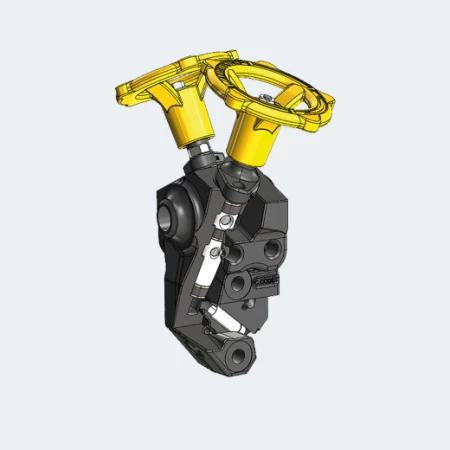

Bekijk in deze video het unieke werkingsprincipe van de Double Isolation and Bleed trap valve station Type TVS6000UD van Armstrong.
ARMSTRONG INTERNATIONAL
ONZE PARTNER IN STOOM- EN CONDENSAATSYSTEMEN
Als stoomspecialist met meer dan 100 jaar ervaring biedt Armstrong een compleet pakket condenspotten in diverse materialen en met alle mogelijke aansluitingen. Niet standaard toepassingen kunnen met speciaal aangepaste condenspotten worden opgelost.

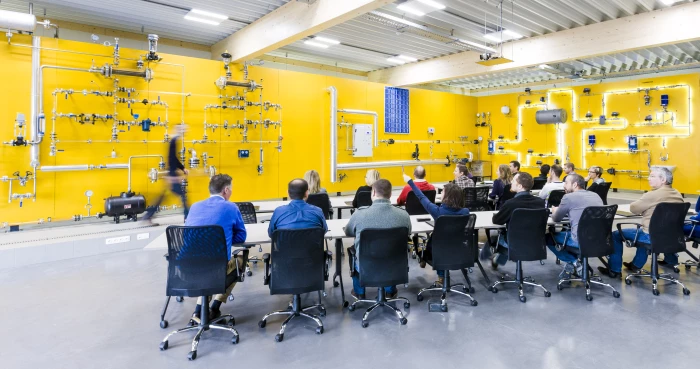

TRAININGEN EN OPLEIDINGEN
Kennis van het systeem is cruciaal om op een veilige manier zo optimaal mogelijk te produceren en problemen vroegtijdig te detecteren. Uw personeel moet daarom niet alleen over bepaalde vaardigheden beschikken, maar ook de ontwikkelingen in de techniek bijhouden.
KLINGER en Armstrong bieden cursussen en trainingen om vaardigheden te leren of om de kennis te vergroten. Onze deskundige trainers hebben jarenlange ervaring in stoomsystemen. De trainingen kunnen gegeven worden bij u op locatie, of in onze eigen opleidingscentra in Rotterdam, Elsloo of Herstal (B).
