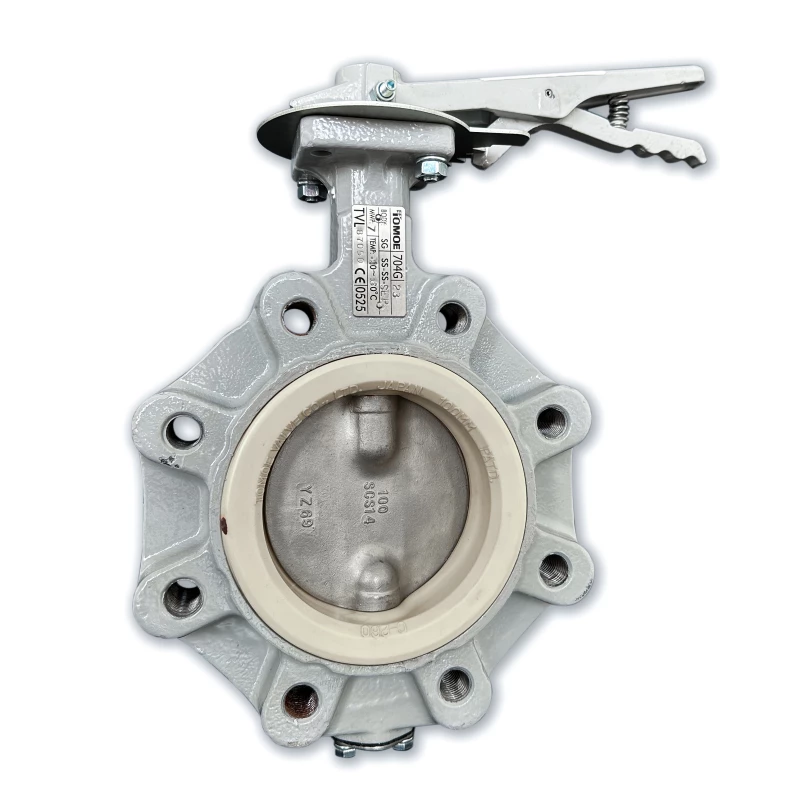

Nodulair Gietijzeren Tomoe Vlinderklep voor voedingsmiddelen  -  KP-1062 SEP

Nodulair Gietijzeren Tomoe Vlinderklep voor voedingsmiddelen  |  KP-1062 SEP

Nodulair Gietijzeren Tomoe Vlinderklep voor voedingsmiddelen  |  KP-1062 SEP
Nodulair Gietijzeren Tomoe Vlinderklep voor voedingsmiddelen  |  KP-1062 SEP
Nodulair Gietijzeren Tomoe Vlinderklep voor voedingsmiddelen  |  KP-1062 SEP

Lug type - tussenklemmodel met draadgaten, verwisselbare zitting SEP gepatenteerd Tomoe golfprofiel

Geschikt voor: voedingsmiddelen, genot middelen industrie en pharmacie

  • Voldoet aan de verordening EC1935/2004 en FDA goed keur
  • Tussenklem uitvoering voor flenzen PN10, PN16 of ANSI 150#.

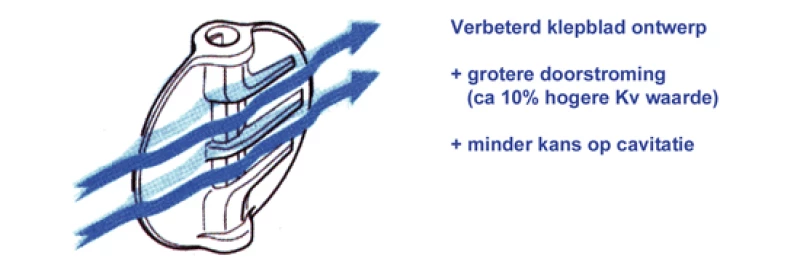

  • Laagbedieningskoppel, perfecte afdichting en lange levensduur door cosinus curve zitting.
  • Hoge Kv-waarde door constructie zitting en grote doorlaat.
  • Dubbele spindelafdichting.
  • Voorzien van topflens volgens ISO 5211 voor eenvoudige montage van een bediening eenheid.
  • Tomoe serie 704G (DN40-DN300).
Specificaties
Nodulair Gietijzeren Tomoe Vlinderklep voor voedingsmiddelen  |  KP-1062 SEP
Nodulair Gietijzeren Tomoe Vlinderklep voor voedingsmiddelen  |  KP-1062 SEP
Nodulair Gietijzeren Tomoe Vlinderklep voor voedingsmiddelen  |  KP-1062 SEP

Selecteer een uitvoering:

Selecteer een uitvoering

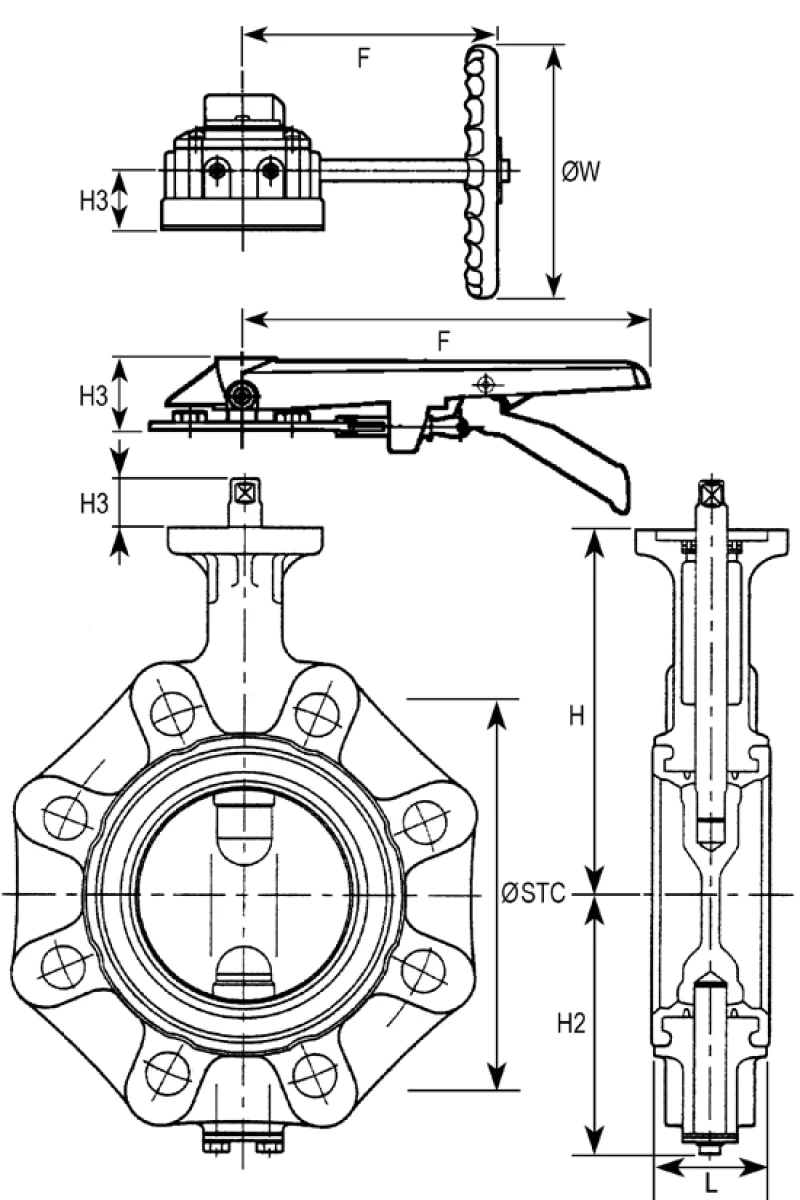

Afmetingen (mm)
Art.nr. DN L H ØSTC H2 H3 F Gewicht (kg) Bestellen
1062324010050 50 43 138 125 85 39 220 4,6
1062324010065 65 46 151 145 94 39 220 5,1
1062324010080 80 46 156 160 109 39 220 5,9
1062324010100 100 52 167 180 117 39 220 7,8
1062324010125 125 56 191 210 143 43 300 10,5
1062324010150 150 56 202 240 164 43 300 12,1
1062324010200 200 60 227 295 176 42 350 18,5
Afmetingen (mm)
Art.nr. DN L H ØSTC H2 H3 / ØW F Gewicht (kg) Bestellen
1062324120150 150 56 202 240 164 35 / 160 174 14,6
1062324120200 200 60 227 295 176 42 / 200 198 23,9
1062224120250 250 68 280 350 215 42 / 200 198 34,6
1062224120300 300 78 312 400 253 48 / 200 223 52,4
Afmetingen (mm)
Art.nr. DN L H ØSTC H2 H3 Gewicht (kg) Bestellen
1062324030050 50 43 138 125 85 23 2,5
1062324030065 65 46 151 145 94 23 3,5
1062324030080 80 46 156 160 109 23 4,0
1062324030100 100 52 167 180 117 28 6,7
1062324030125 125 56 191 210 143 28 8,8
1062324030150 150 56 202 240 164 28 10,4
1062324030200 200 60 227 295 176 31 16,3
1062224030250 250 68 280 350 215 35 27,0
1062224030300 300 78 312 400 253 35 39,0
klepblad glad gepolijst "mirror finish " of voorzien van Viwateq® bescherming voor plakkende media zoals poeders of op plaatsen waar geen frequente reiniging plaatsvindt om bacteriële groei tegen te gaan
ook leverbaar: kleinere afmetingen met reductiekast

Specificaties

Type KP-1062 SEP
Materiaal Nodulair Gietijzer EN-GJS-450-10 (met epoxy coating)
Drukklasse PN 16 DN 50 t/m DN200
PN 10 DN 250 en DN300
grotere afmetingen op aanvraag
Klep RVS EN 10213-4 (AISI 316)
As RVS EN 10088-3
Voering SEP wit rubber ( Silicon Ethyleen Propyleen)
Handgreep nodulair gietijzer

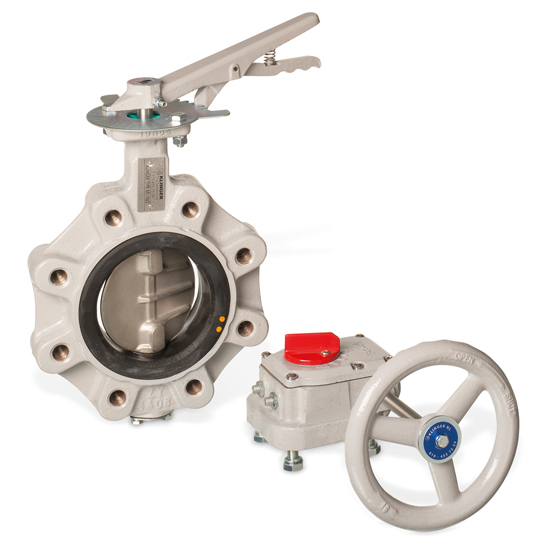

Reductiekast Gietijzer, RVS wormas en gietijzeren handwiel
Inbouwlengte EN 558-1 series 20
Aansluiting DIN PN 10 /16 t/m DN200
DIN PN 10 DN250 en DN300
Stroomsnelheid Vloeistof tot 3m/sec
Temperatuur Continu -10 tot 80ºC
geschikt voor frequent reinigen met heet water en lage druk stoom
