Nodulair Gietijzeren Tomoe Vlinderklep voor voedingsmiddelen  -  KP-1060 SEP

Nodulair Gietijzeren Tomoe Vlinderklep voor voedingsmiddelen  |  KP-1060 SEP

Nodulair Gietijzeren Tomoe Vlinderklep voor voedingsmiddelen  |  KP-1060 SEP
Nodulair Gietijzeren Tomoe Vlinderklep voor voedingsmiddelen  |  KP-1060 SEP
Nodulair Gietijzeren Tomoe Vlinderklep voor voedingsmiddelen  |  KP-1060 SEP
Nodulair Gietijzeren Tomoe Vlinderklep voor voedingsmiddelen  |  KP-1060 SEP

Tussenklemmodel, verwisselbare zitting SEP gepatenteerd Tomoe golfprofiel

Geschikt voor: voedingsmiddelen, genot middelen industrie en pharmacie

  • Voldoet aan de verordening EC1935/2004 en FDA goed keur.
  • Tussenklem uitvoering voor flenzen PN10, PN16 of ANSI 150#.
  • Laagbedieningskoppel, perfecte afdichting en lange levensduur door cosinus curve zitting.
  • Hoge Kv-waarde door constructie zitting en grote doorlaat.
  • Dubbele spindelafdichting.

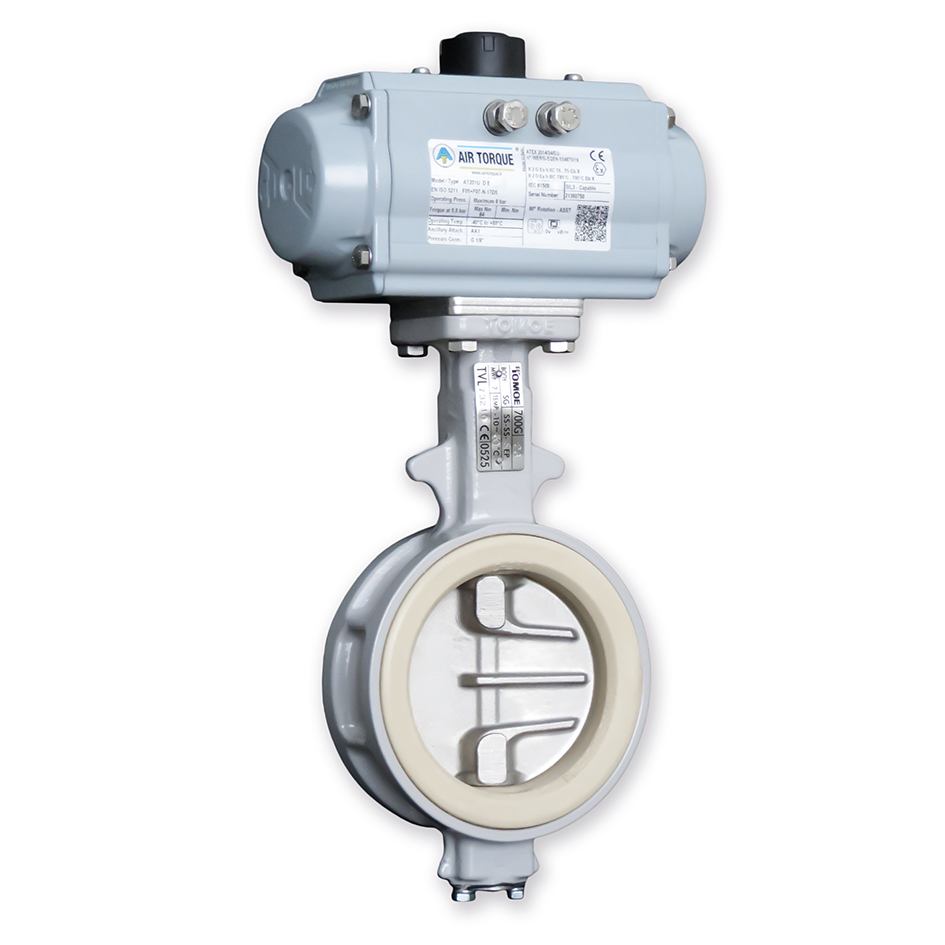

  • Voorzien van topflens volgens ISO 5211 voor eenvoudige montage van een bediening eenheid.
  • Tomoe serie 700G (DN40-DN300).
Specificaties
Nodulair Gietijzeren Tomoe Vlinderklep voor voedingsmiddelen  |  KP-1060 SEP
Nodulair Gietijzeren Tomoe Vlinderklep voor voedingsmiddelen  |  KP-1060 SEP
Nodulair Gietijzeren Tomoe Vlinderklep voor voedingsmiddelen  |  KP-1060 SEP
Nodulair Gietijzeren Tomoe Vlinderklep voor voedingsmiddelen  |  KP-1060 SEP

Selecteer een uitvoering:

Selecteer een uitvoering
Afmetingen (mm)
Art.nr. DN L H ØD H2 H3 F Gewicht (kg) Bestellen

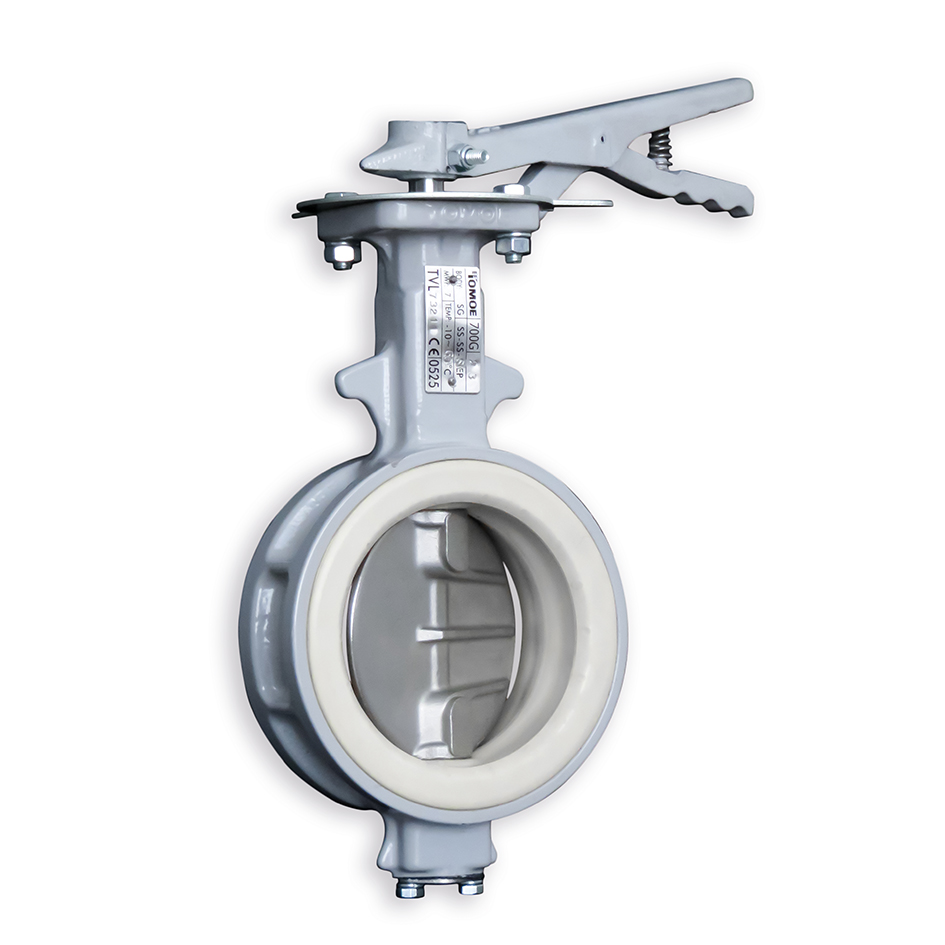

1060324010040 40 35 132 80 61 39 220 2,6
1060324010050 50 43 138 90 68 39 220 2,9
1060324010065 65 46 151 115 79 39 220 3,6
1060324010080 80 46 156 126 86 39 220 3,7
1060324010100 100 52 167 146 103 39 220 4,5
1060324010125 125 56 191 181 118 43 300 7,1
1060324010150 150 56 202 211 135 43 300 8,7
1060324010200 200 60 227 256 177 42 350 12,6
Afmetingen (mm)
Art.nr. DN L H ØD H2 H3 / ØW F Gewicht (kg) Bestellen
1060324020150 150 56 202 211 135 35 / 160 174 11,2
1060324020200 200 60 227 256 177 42 / 200 198 18,0
1060224020250 250 68 280 322 215 42 / 200 198 25,6
1060224020300 300 78 312 367 253 48 / 200 223 38,4
Afmetingen (mm)
Art.nr. DN L H ØD H2 H3 Gewicht (kg) Bestellen
1060324030040 40 35 132 80 61 23 1,5
1060324030050 50 43 138 90 68 23 1,8
1060324030065 65 46 151 115 79 23 2,5
1060324030080 80 46 156 126 86 23 2,6
1060324030100 100 52 167 146 103 28 3,4
1060324030125 125 56 191 181 118 28 5,4
1060324030150 150 56 202 211 135 28 7,0
1060324030200 200 60 227 256 177 31 10,4
1060224030250 250 68 280 322 215 35 18,0
1060224030300 300 78 312 367 253 35 25,0

Opties

  • klepblad glad gepolijst "mirror finish " of voorzien van Viwateq® bescherming voor plakkende media zoals poeders of op plaatsen waar geen frequente reiniging plaatsvindt om bacteriële groei tegen te gaan.

Specificaties

Type KP-1060 SEP
Materiaal Nodulair Gietijzer EN-GJS-450-10 (met epoxy coating)
Drukklasse PN 16 DN _40 t/m DN200
PN 10 DN 250 en DN300 grotere maten op aanvraag
Klep RVS EN 10213-4 (AISI 316)
Voering RVS EN 10088-3
Handgreep SEP wit rubber ( Silicon Ethyleen Propyleen)
Reductiekast nodulair gietijzer
Inbouwlengte Gietijzer, RVS wormas en gietijzeren handwiel
Aansluiting EN 558-1 series 20
DIN PN 10 /16 t/m DN200
Stroomsnelheid DIN PN 10 DN250 en DN300
Temperatuur vloeistof tot 3m/sec
continu -10 tot 80ºC
geschikt voor frequent reinigen met heet water en lage druk stoom
