RVS/Grafiet KLINGER Maxiprofiel ANSI  -  MM 109

RVS/Grafiet KLINGER Maxiprofiel ANSI  |  MM 109

RVS/Grafiet KLINGER Maxiprofiel ANSI  |  MM 109
RVS/Grafiet KLINGER Maxiprofiel ANSI  |  MM 109
RVS/Grafiet KLINGER Maxiprofiel ANSI  |  MM 109
RVS/Grafiet KLINGER Maxiprofiel ANSI  |  MM 109

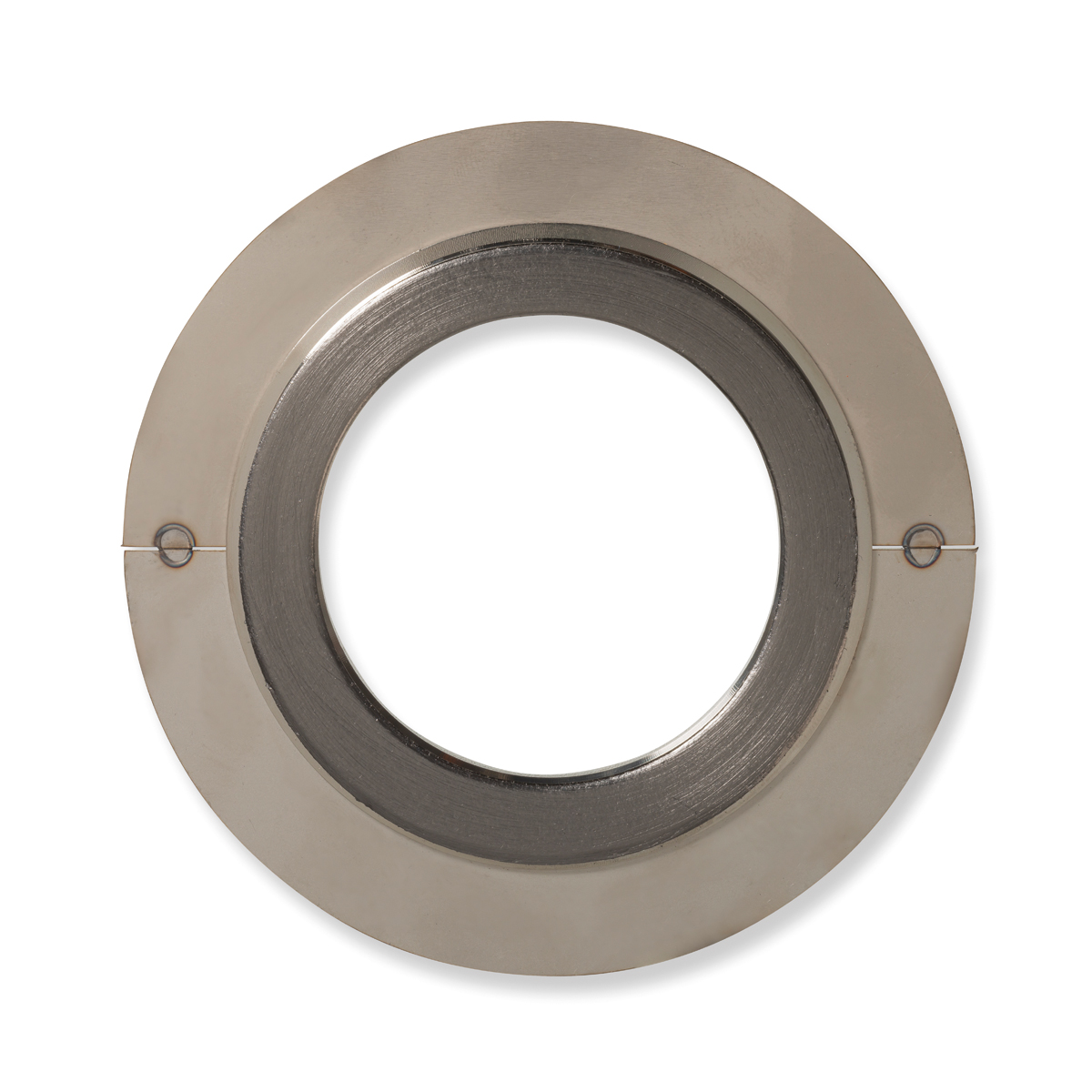

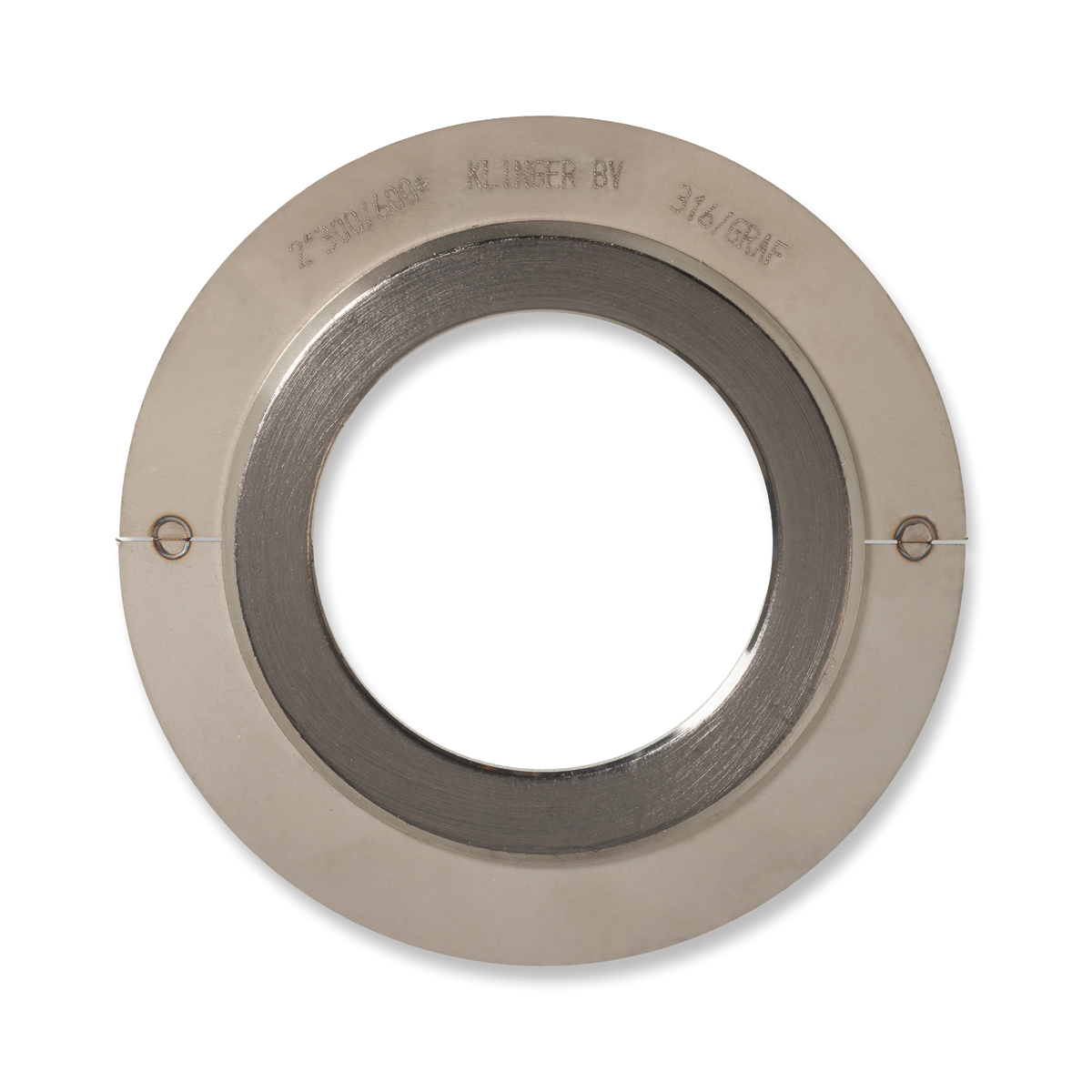

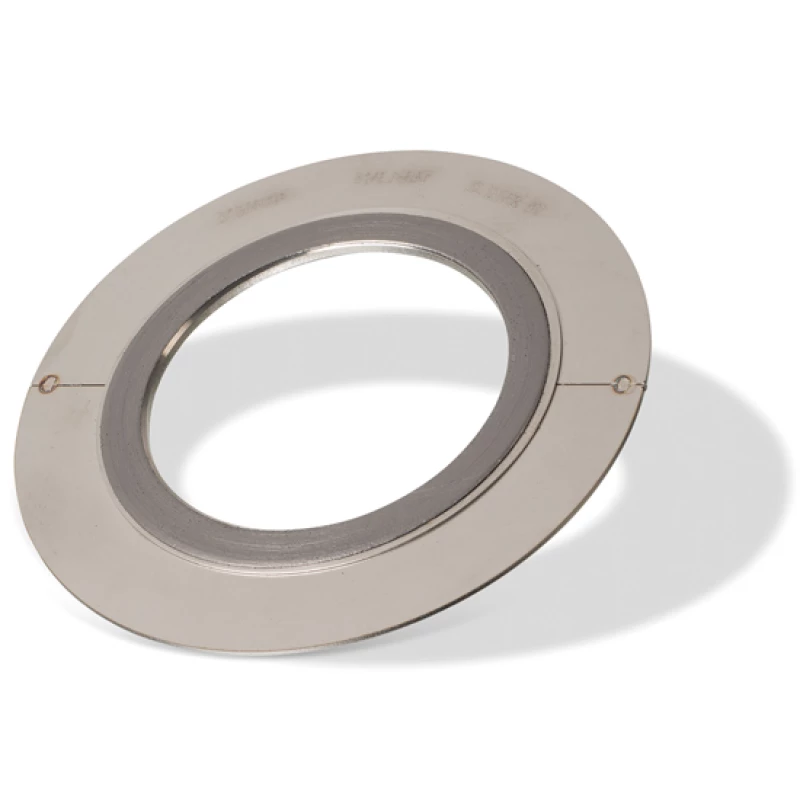

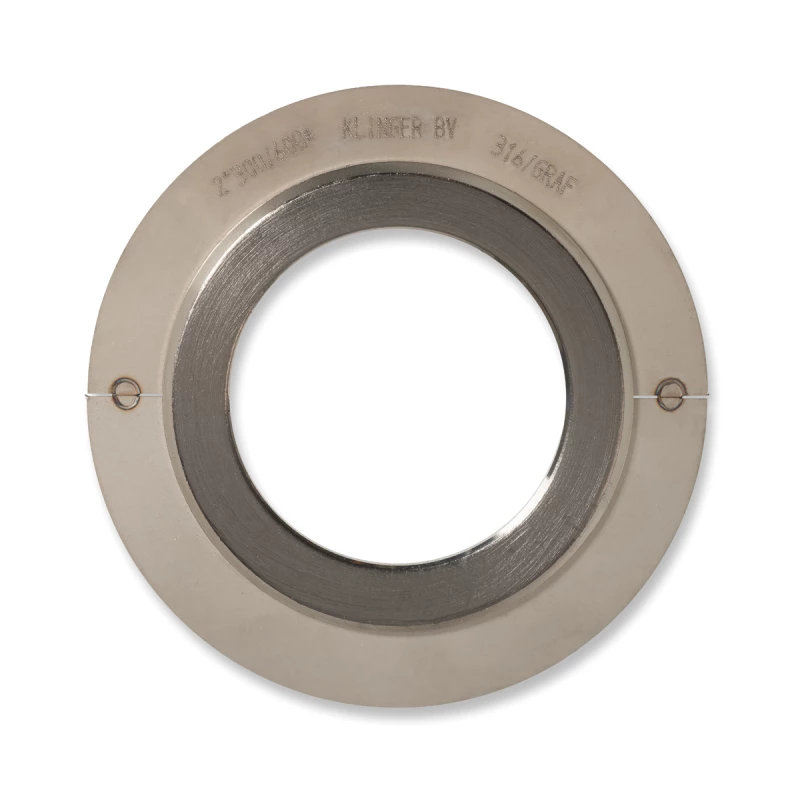

AISI 316 L drager met grafietoplage, ANSI standaard

Geschikt voor: stoom, olie, koolwaterstoffen en vele chemicaliën

  • Deze pakking is geschikt voor hoge druk en temperatuur.
  • Kan in iedere afmeting tot een goed handelbare pakking gefabriceerd worden.

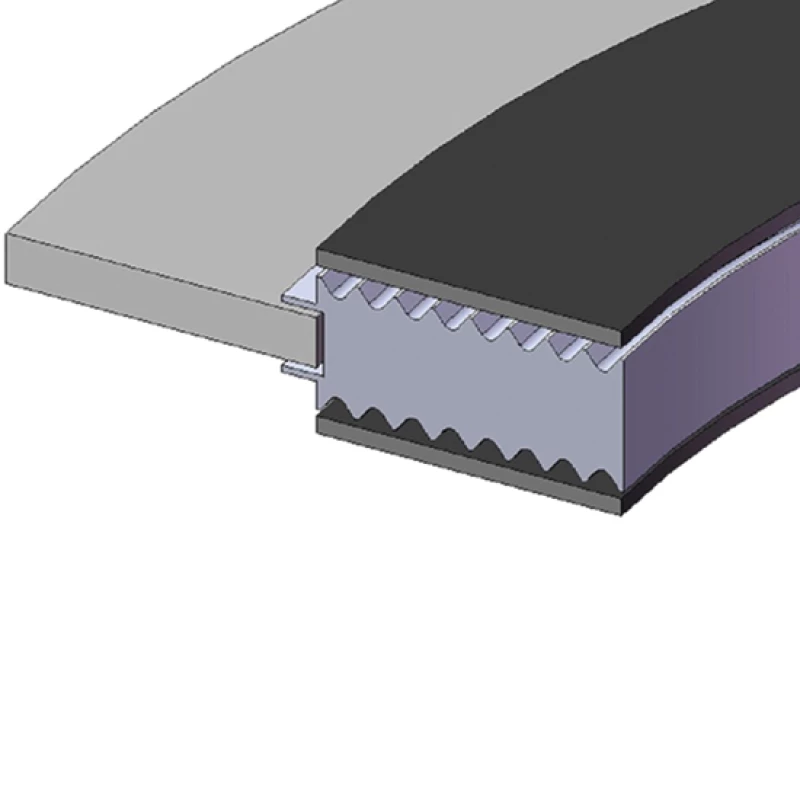

  • Het type 109 CA is qua toepassing gelijk aan het type 109 LA, doch de profieldiepte is in het midden slechts 0,2 mm en wordt naar de zijkanten gelijkmatig dieper tot 0,4 mm.
Specificaties
Downloads
RVS/Grafiet KLINGER Maxiprofiel ANSI  |  MM 109
RVS/Grafiet KLINGER Maxiprofiel ANSI  |  MM 109
RVS/Grafiet KLINGER Maxiprofiel ANSI  |  MM 109
RVS/Grafiet KLINGER Maxiprofiel ANSI  |  MM 109

Selecteer een uitvoering:

Selecteer een uitvoering
Type Toepassing Bestellen
109 LA 1 Deze uitvoering met lateraal profiel is bedoeld voor montage tussen "raised face" flenzen.
109 LA 2 Deze uitvoering is de meest gangbare voor tong en groef flenzen en voor apparaat (warmtewisselaar)-afdichtingen, zonodig met ingelaste dammen.
109 LA 3 Deze uitvoering wordt toegepast als de LA 1, doch is voorzien van een losse buitenring teneinde bij hoge temperatuur-toepassingen overmatige spanningen in de pakkingdrager te vermijden.
109 CA 1, 2, 3 Deze zijn qua toepassing gelijk aan de 109 LA 1, 2, 3 typen, doch de profieldiepte is in het midden slechts 0,2 mm en wordt naar de zijkanten gelijkmatig dieper tot 0,4 mm.
Art.nr. Maat Afmetingen (mm) Bestellen
95000480020050 1/2" 48 x  30 x  20
95000570025050 3/4" 57 x  35 x  25
95000670032050 1   " 67 x  42 x  32
95000760040050 1.1/4" 76 x  56 x  40
95000860045050 1.1/2" 86 x  61 x  45
95001050060050 2   " 105 x  80 x  60
95001240070050 2.1/2" 124 x  90 x  70
95001370085050 3   " 137 x 105 x  85
95001750110050 4   " 175 x 130 x 110
95001970135050 5   " 197 x 155 x 135
95002220160050 6   " 222 x 180 x 160
95002790210050 8   " 279 x 230 x 210
95003400265050 10   " 340 x 285 x 265
95004100315050 12   " 410 x 335 x 315
95004510350050 14   " 451 x 370 x 350
95005140400050 16   " 514 x 425 x 400
95005490450050 18   " 549 x 480 x 450
95006060500050 20   " 606 x 535 x 500
95007180600050 24   " 718 x 640 x 600
Art.nr. Maat Afmetingen (mm) Bestellen
95000540020050 1/2" 54 x  30 x  20
95000670025050 3/4" 67 x  35 x  25
95000730032050 1   " 73 x  42 x  32
95000830040050 1.1/4" 83 x  56 x  40
95000950045050 1.1/2" 95 x  61 x  45
95001110060050 2   " 111 x  80 x  60
95001300070050 2.1/2" 130 x  90 x  70
95001490085050 3   " 149 x 105 x  85
Art.nr. Maat Afmetingen (mm) Bestellen
95001810110050 4   " 181 x 130 x 110
95002160135050 5   " 216 x 155 x 135
95002510160050 6   " 251 x 180 x 160
95003080210050 8   " 308 x 230 x 210
95003620265050 10   " 362 x 285 x 265
95004220315050 12   " 422 x 335 x 315
95004860350050 14   " 486 x 370 x 350
95005400400050 16   " 540 x 425 x 400
95005970450050 18   " 597 x 480 x 450
95006540500050 20   " 654 x 535 x 500
95007750600050 24   " 775 x 640 x 600
Art.nr. Maat Afmetingen (mm) Bestellen
95001940110050 4   " 194 x 130 x 110
95002410135050 5   " 241 x 155 x 135
95002670160050 6   " 267 x 180 x 160
95003210210050 8   " 321 x 230 x 210
95004000265050 10   " 400 x 295 x 265
95004570315050 12   " 457 x 350 x 315
95004920350050 14   " 492 x 390 x 350
95005650400050 16   " 565 x 445 x 400
95006130450050 18   " 613 x 500 x 450
95006830500050 20   " 683 x 555 x 500
95007910600050 24   " 791 x 665 x 600
Art.nr. Maat Afmetingen (mm) Bestellen
95000640020050 1/2" 64 x  30 x  20
95000700025050 3/4" 70 x  35 x  25
95000790032050 1   " 79 x  42 x  32
95000890040050 1.1/4" 89 x  56 x  40
95000980045050 1.1/2" 98 x  61 x  45
95001430060050 2   " 143 x  80 x  60
95001650070050 2.1/2" 165 x  90 x  70
Art.nr. Maat Afmetingen (mm) Bestellen
95001680085050 3   " 168 x 110 x  85
95002060110050 4   " 206 x 135 x 110
95002480135050 5   " 248 x 165 x 135
95002890160050 6   " 289 x 195 x 160
95003590210050 8   " 359 x 250 x 210
95004350265050 10   " 435 x 315 x 265
95004990315050 12   " 499 x 375 x 315
95005210350050 14   " 521 x 405 x 350
95005750400050 16   " 575 x 460 x 400
95006380450050 18   " 638 x 525 x 450
95006990500050 20   " 699 x 575 x 500
95008380600050 24   " 838 x 685 x 600
Art.nr. Maat Afmetingen (mm) Bestellen
95001750085050 3   " 175 x 110 x  85
95002100110050 4   " 210 x 135 x 110
95002540135050 5   " 254 x 165 x 135
95002830160050 6   " 283 x 195 x 160
95003520210050 8   " 352 x 250 x 210
Art.nr. Maat Afmetingen (mm) Bestellen
95000700020050 1/2" 70 x  30 x  20
95000760025050 3/4" 76 x  35 x  25
95000860032050 1   " 86 x  42 x  32
95001050040050 1.1/4" 105 x  56 x  40
95001180045050 1.1/2" 118 x  61 x  45
95001460060050 2   " 146 x  80 x  60

Bij bestelling op te geven

  • uitvoering, maatvoering, drukklasse en materiaal

Ook leverbaar

  • andere materialen, niet-standaard afmetingen en/of losse elementen uit eigen fabriek

Specificaties

Type MM 109
Materiaal 316L/Grafiet
Max. temperatuur 450º-600ºC*
Max. druk 250 bar
*afhankelijk van specifieke toepassing.
Standaarddikte metaal 3 (of 4) mm
Standaarddikte oplage 2x 0,5 mm
Dichtheid grafiet 0,7 (alternatief 1,0 met AS) gr/cm³
Toelichting *Als metaal is 316L (1.4404) de meest gangbare, doch ook 321, 304, Cst, Monel, Inconel, Titanium e.v.a. zijn mogelijk.
*Hetzelfde geldt voor de oplagen, bijv. PTFE, Softchem, Klinger SIL en mica (max. temp. tot 900ºC).
DIN afmetingen geschikt voor flenzen volgens EN1092
ANSI afmetingen geschikt voor flenzen volgens B16.5 (≤ 24") of B16.47A of B (>24")
