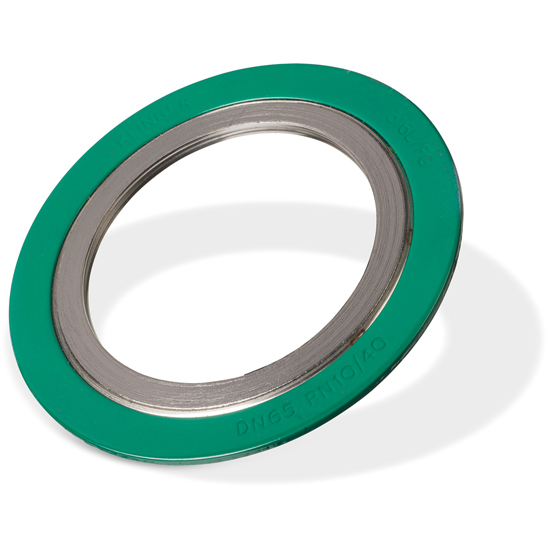

Grafiet gevulde Klinger Maxiflex DIN  -  CR

Grafiet gevulde Klinger Maxiflex DIN  |  CR

Grafiet gevulde Klinger Maxiflex DIN  |  CR
Grafiet gevulde Klinger Maxiflex DIN  |  CR

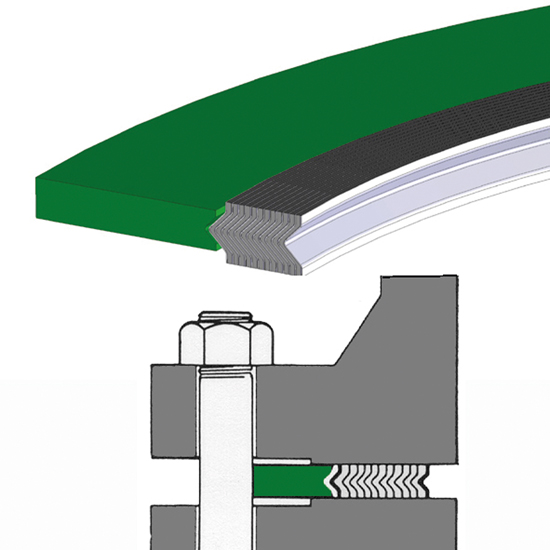

Buitenring met element CS+321, DIN standaard

Geschikt voor: water, stoom, olie en vele chemicaliën

  • Deze pakking geeft tussen "raised face" ANSI flenzen een uitblaasveilige hoge druk afdichting.
Specificaties
Grafiet gevulde Klinger Maxiflex DIN  |  CR
Grafiet gevulde Klinger Maxiflex DIN  |  CR

Selecteer een uitvoering:

Selecteer een uitvoering
Art.nr. DN Afmetingen (mm) Bestellen
7104260010 10 46 x  36 x  24
7104260015 15 51 x  40 x  28
7104260020 20 61 x  47 x  33
7104260025 25 71 x  54 x  40
7104260032 32 82 x  65 x  49
7104260040 40 92 x  70 x  54
7104260050 50 107 x  84 x  66
7104260065 65 127 x 102 x  82
7104260080 80 142 x 115 x  95
Art.nr. DN Afmetingen (mm) Bestellen
7102260100 100 162 x 140 x 120
7102260125 125 192 x 168 x 146
7102260150 150 217 x 196 x 174
7102260200 200 272 x 251 x 225
Art.nr. DN Afmetingen (mm) Bestellen
7101260250 250 327 x 307 x 286
7101260300 300 377 x 358 x 337
Art.nr. DN Afmetingen (mm) Bestellen
7103260250 250 328 x 307 x 286
7103260300 300 383 x 358 x 337
7103260350 350 443 x 405 x 375
7103260400 400 495 x 458 x 426
7103260500 500 617 x 566 x 530
Art.nr. DN Afmetingen (mm) Bestellen
7106260100 100 167 x 140 x 120
Art.nr. DN Afmetingen (mm) Bestellen
7108260200 200 309 x 257 x 225
7108260250 250 364 x 315 x 286
7108260350 350 486 x 413 x 382
Art.nr. DN Afmetingen (mm) Bestellen
7109260025 25  82  x 54  x 40
7109260032 32  90  x 65  x 49
Art.nr. DN Afmetingen (mm) Bestellen
7110260250 250 391 x 315 x 286
Art.nr. DN Afmetingen (mm) Bestellen
7111260080 80  153 x 119 x 95

Ook leverbaar

  • andere materialen, niet-standaard afmetingen en/of losse elementen uit eigen fabriek

Specificaties

Type CR
Materiaal Grafiet/321 : element
Carbon steel : buitenring
Max. temperatuur 450º-600ºC*
Max. druk 100 bar
Uitvoering voor flenzen volgens DIN
*afhankelijk van specifieke toepassing.
DIN afmetingen geschikt voor flenzen volgens EN1092
ANSI afmetingen geschikt voor flenzen volgens B16.5 (≤ 24") of B16.47A of B (>24")
