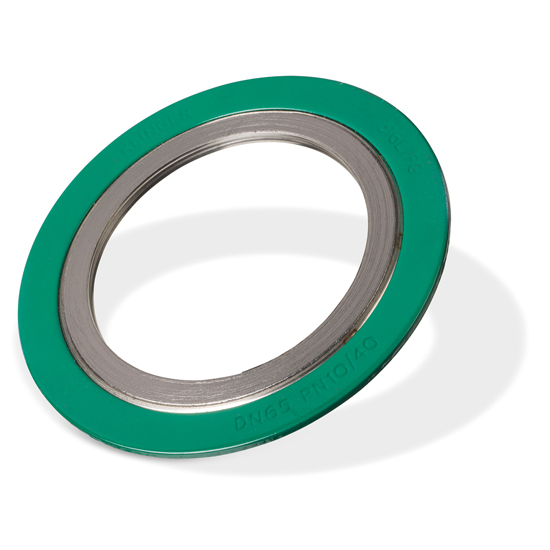

Grafiet gevulde Klinger Maxiflex DIN  -  CR

Grafiet gevulde Klinger Maxiflex DIN  |  CR

Grafiet gevulde Klinger Maxiflex DIN  |  CR
Grafiet gevulde Klinger Maxiflex DIN  |  CR

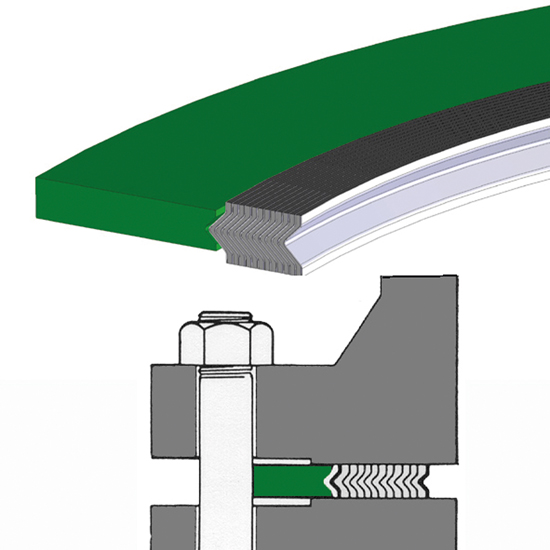

Buitenring met element CS+316L, DIN standaard

Geschikt voor: water, stoom, olie en vele chemicaliën

  • Deze pakking geeft tussen "raised face" ANSI flenzen een uitblaasveilige hoge druk afdichting.
Specificaties
Grafiet gevulde Klinger Maxiflex DIN  |  CR
Grafiet gevulde Klinger Maxiflex DIN  |  CR

Selecteer een uitvoering:

Selecteer een uitvoering
Art.nr. DN Afmetingen (mm) Bestellen
7104040010 10 46 x  36 x  24
7104040015 15 51 x  40 x  28
7104040020 20 61 x  47 x  33
7104040025 25 71 x  54 x  40
7104040032 32 82 x  65 x  49
7104040040 40 92 x  70 x  54
7104040050 50 107 x  84 x  66
7104040065 65 127 x 102 x  82
7104040080 80 142 x 115 x  95
Art.nr. DN Afmetingen (mm) Bestellen
7102040100 100 162 x 140 x 120
7102040125 125 192 x 168 x 146
7102040150 150 217 x 196 x 174
7102040200 200 272 x 251 x 225
Art.nr. DN Afmetingen (mm) Bestellen
7101040250 250 327 x 307 x 286
7101040300 300 377 x 358 x 337
7101040500 500 593 x 566 x 530
7101040600 600 695 x 666 x 637
Art.nr. DN Afmetingen (mm) Bestellen
7103040250 250 328 x 307 x 286
7103040300 300 383 x 358 x 337
7103040350 350 443 x 405 x 375
7103040400 400 495 x 458 x 426
7103040500 500 617 x 566 x 530
Art.nr. DN Afmetingen (mm) Bestellen
7106040100 100 167 x 140 x 120
7106040125 125 193 x 168 x 146
7106040150 150 223 x 196 x 174
Art.nr. DN Afmetingen (mm) Bestellen
7105040200 200 283 x 251 x 225
7105040250 250 340 x 307 x 286
7105040300 300 400 x 358 x 337
Art.nr. DN Afmetingen (mm) Bestellen
7107040200 200 290 x 251 x 225
7107040250 250 352 x 307 x 286
7107040300 300 417 x 358 x 337
Art.nr. DN Afmetingen (mm) Bestellen
7109040010 10 56 x  36 x  24
7109040015 15 61 x  40 x  28
7109040020 20 74 x  47 x  33
7109040025 25 82 x  54 x  40
7109040032 32 90 x  65 x  49
7109040040 40 102 x  70 x  54
Art.nr. DN Afmetingen (mm) Bestellen
7108040050 50 112 x  84 x  66
7108040065 65 137 x 104 x  82
7108040080 80 147 x 115 x  95
7108040100 100 173 x 140 x 120
7108040125 125 210 x 172 x 146
7108040150 150 247 x 200 x 174
7108040200 200 309 x 257 x 225
7108040250 250 364 x 315 x 286
7108040300 300 424 x 366 x 337
Art.nr. DN Afmetingen (mm) Bestellen
7111040050 50 118 x  84 x  66
7111040065 65 143 x 104 x  82
7111040080 80 153 x 119 x  95
7111040100 100 180 x 144 x 120
7111040125 125 217 x 172 x 146
7111040150 150 257 x 200 x 174
7111040200 200 324 x 257 x 225
7111040300 300 458 x 356 x 337

Ook leverbaar

  • andere materialen, niet-standaard afmetingen en/of losse elementen uit eigen fabriek

Specificaties

Type CR
Materiaal Grafiet/316L : element
Carbon steel : buitenring
Max. temperatuur 450º-600ºC*
Max. druk 100 bar
Uitvoering voor flenzen volgens DIN
*afhankelijk van specifieke toepassing.
DIN afmetingen geschikt voor flenzen volgens EN1092
ANSI afmetingen geschikt voor flenzen volgens B16.5 (≤ 24") of B16.47A of B (>24")
