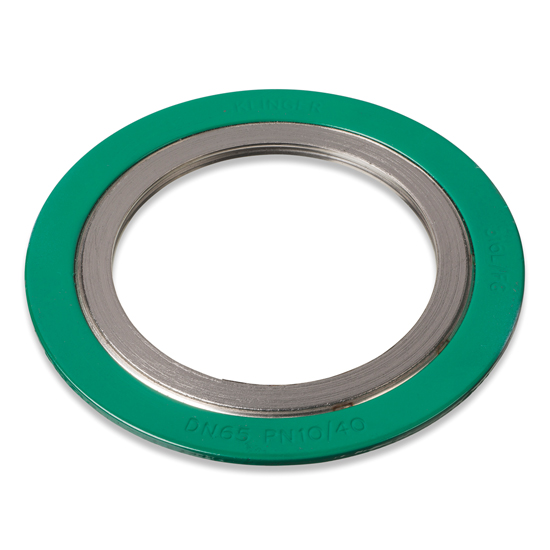

Grafiet gevulde Klinger Maxiflex DIN  -  CR

Grafiet gevulde Klinger Maxiflex DIN  |  CR

Grafiet gevulde Klinger Maxiflex DIN  |  CR
Grafiet gevulde Klinger Maxiflex DIN  |  CR

Buitenring met element 316L, DIN standaard

Geschikt voor: water, stoom, olie en vele chemicaliën

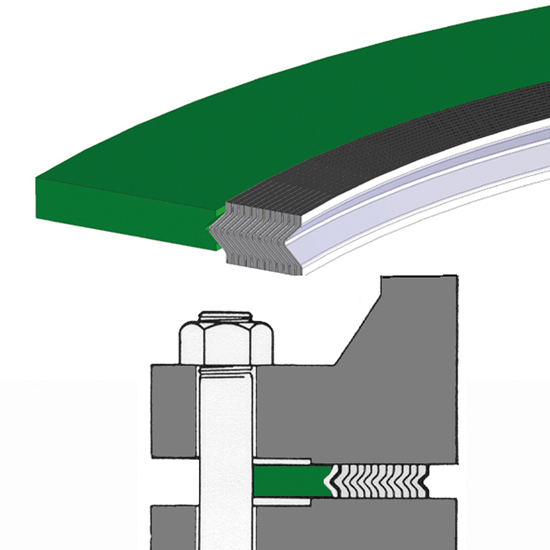

  • Deze pakking geeft tussen "raised face" ANSI flenzen een uitblaasveilige hoge druk afdichting.
Specificaties
Grafiet gevulde Klinger Maxiflex DIN  |  CR
Grafiet gevulde Klinger Maxiflex DIN  |  CR

Selecteer een uitvoering:

Selecteer een uitvoering
Art.nr. DN Afmetingen (mm) Bestellen
7104020015 15 51 x  40 x  28
7104020020 20 61 x  47 x  33
7104020025 25 71 x  54 x  40
7104020032 32 82 x  65 x  49
7104020040 40 92 x  70 x  54
7104020065 65 127 x 102 x  82
7104020080 80 142 x 115 x  95
Art.nr. DN Afmetingen (mm) Bestellen
7102020100 100 162 x 140 x 120
7102020125 125 192 x 168 x 146
7102020150 150 217 x 196 x 174
Art.nr. DN Afmetingen (mm) Bestellen
7101020250 250 327 x 307 x 286
Art.nr. DN Afmetingen (mm) Bestellen
7106020100 100 167 x 140 x 120
7106020150 150 223 x 196 x 174
Art.nr. DN Afmetingen (mm) Bestellen
7103020250 250 328 x 307 x 286
Art.nr. DN Afmetingen (mm) Bestellen
7105020300 300 400 x 358 x 337
7105020350 350 457 x 405 x 375
Art.nr. DN Afmetingen (mm) Bestellen
7107020200 200 290 x 251 x 225

Ook leverbaar

  • andere materialen, niet-standaard afmetingen en/of losse elementen uit eigen fabriek

Specificaties

Type CR
Materiaal Grafiet/316L : element
RVS 316L : buitenring
Max. temperatuur 450º-600ºC*
Max. druk 100 bar
Uitvoering voor flenzen volgens DIN
*afhankelijk van specifieke toepassing.
DIN afmetingen geschikt voor flenzen volgens EN1092
ANSI afmetingen geschikt voor flenzen volgens B16.5 (≤ 24") of B16.47A of B (>24")
