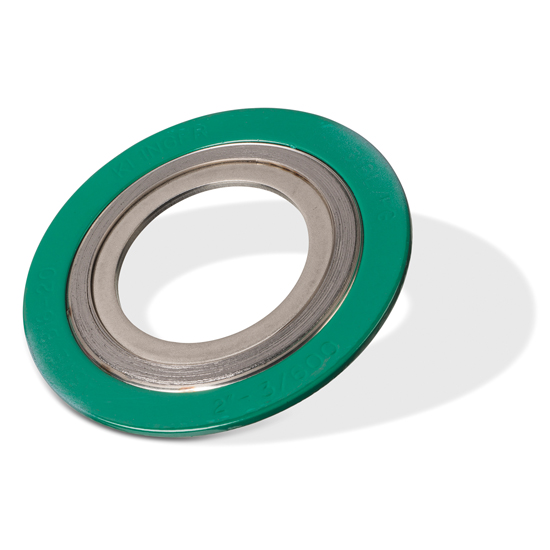

Grafiet gevulde Klinger Maxiflex DIN  -  CRIR

Grafiet gevulde Klinger Maxiflex DIN  |  CRIR

Grafiet gevulde Klinger Maxiflex DIN  |  CRIR
Grafiet gevulde Klinger Maxiflex DIN  |  CRIR

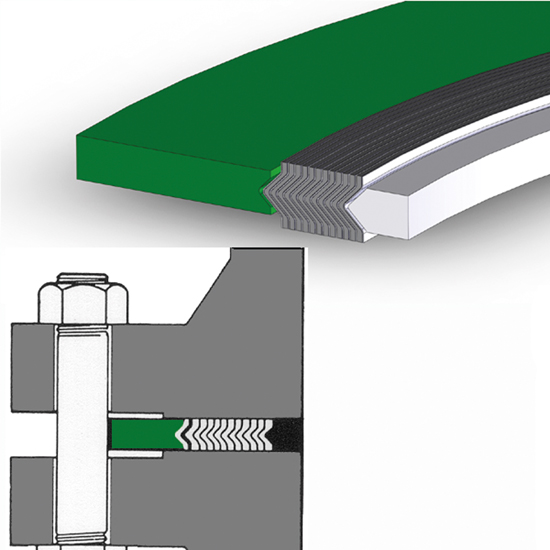

Buitenring met element en binnenring CS+321, DIN standaard

Geschikt voor: water, stoom, olie en vele chemicaliën

  • Deze pakking geeft tussen "raised face" DIN flenzen een uitblaasveilige hoge druk afdichting.
Specificaties
Grafiet gevulde Klinger Maxiflex DIN  |  CRIR
Grafiet gevulde Klinger Maxiflex DIN  |  CRIR

Selecteer een uitvoering:

Selecteer een uitvoering
Art.nr. DN Afmetingen (mm) Bestellen
7104180010 10 46 x  36 x  24 x  18
7104180015 15 51 x  40 x  28 x  22
7104180020 20 61 x  47 x  33 x  27
7104180025 25 71 x  54 x  40 x  34
7104180032 32 82 x  65 x  49 x  43
7104180040 40 92 x  70 x  54 x  48
7104180050 50 107 x  84 x  66 x  57
7104180065 65 127 x 102 x  82 x  73
7104180080 80 142 x 115 x  95 x  86
Art.nr. DN Afmetingen (mm) Bestellen
7102180100 100 162 x 140 x 120 x 108
7102180125 125 192 x 168 x 146 x 134
7102180150 150 217 x 196 x 174 x 162
7102180200 200 272 x 251 x 225 x 213
Art.nr. DN Afmetingen (mm) Bestellen
7101180250 250 327 x 307 x 286 x 267
7101180300 300 377 x 358 x 337 x 318
7101180350 350 437 x 405 x 375 x 363
7101180500 500 593 x 566 x 530 x 518
7101180600 600 695 x 666 x 630 x 618
Art.nr. DN Afmetingen (mm) Bestellen
7103180250 250 328 x 307 x 286 x 267
7103180300 300 383 x 358 x 337 x 318
7103180350 350 443 x 405 x 375 x 363
7103180400 400 495 x 458 x 426 x 414
7103180500 500 617 x 566 x 530 x 518
7103180600 600 734 x 666 x 637 x 618
Art.nr. DN Afmetingen (mm) Bestellen
7106180100 100 167 x 140 x 120 x 108
7106180125 125 193 x 168 x 146 x 134
7106180150 150 223 x 196 x 174 x 162
Art.nr. DN Afmetingen (mm) Bestellen
7105180200 200 283 x 251 x 225 x 213
7105180250 250 340 x 307 x 286 x 267
7105180300 300 400 x 358 x 337 x 318
7105180350 350 457 x 405 x 375 x 363
7105180400 400 514 x 458 x 426 x 414
7105180500 500 624 x 566 x 530 x 518
Art.nr. DN Afmetingen (mm) Bestellen
7107180200 200 290 x 251 x 225 x 213
7107180250 250 352 x 307 x 286 x 267
7107180300 300 417 x 358 x 337 x 318
7107180350 350 474 x 405 x 382 x 363
7107180400 400 546 x 458 x 433 x 414
7107180500 500 628 x 566 x 530 x 518
Art.nr. DN Afmetingen (mm) Bestellen
7109180010 10  56  x 36  x 24  x 18
7109180015 15  61  x 40  x 28  x 22
7109180020 20  74  x 47  x 33  x 27
7109180025 25  82  x 54  x 40  x 34
7109180032 32  90  x 65  x 49  x 43
7109180040 40  102 x 70  x 54  x 48
Art.nr. DN Afmetingen (mm) Bestellen
7108180050 50  112 x 84  x 66  x 57
7108180065 65  137 x 104 x 82  x 73
7108180080 80  147 x 119 x 95  x 86
7108180100 100 173 x 144 x 120 x 108
7108180125 125 210 x 172 x 146 x 134
7108180150 150 247 x 200 x 174 x 162
7108180200 200 309 x 257 x 225 x 213
7108180250 250 364 x 315 x 286 x 267
7108180300 300 424 x 366 x 337 x 318
7108180350 350 486 x 413 x 382 x 363
Art.nr. DN Afmetingen (mm) Bestellen
7111180050 50 118 x  84 x  66 x  57
7111180065 65 143 x 104 x  82 x  73
7111180080 80 153 x 119 x  95 x  86
7111180100 100 180 x 144 x 120 x 108
7111180125 125 217 x 172 x 146 x 134
7111180150 150 257 x 200 x 174 x 162
7111180200 200 324 x 257 x 225 x 213
7111180300 300 458 x 366 x 337 x 318
Art.nr. DN Afmetingen (mm) Bestellen
7110180250 250 391 x 315 x 286 x 267
7110180300 300 45 x 366 x 337 x 318
7110180350 350 512 x 413 x 382 x 363
Art.nr. DN Afmetingen (mm) Bestellen
7112180250 250 388 x 315 x 286 x 267
7112180300 300 458 x 366 x 337 x 318
Art.nr. DN Afmetingen (mm) Bestellen
7114180040 40  108 x 70  x 54  x 48
7114180050 50  123 x 84  x 66  x 57
7114180065 65  153 x 104 x 82  x 73
7114180080 80  170 x 119 x 95  x 86
7114180100 100 202 x 144 x 120 x 108
7114180250 250 442 x 315 x 286 x 262

Ook leverbaar

  • andere materialen, niet-standaard afmetingen en/of losse elementen uit eigen fabriek

Specificaties

Type CRIR
Materiaal Grafiet/321 : element
Carbon steel : buitenring
RVS 321 : binnenring
Max. temperatuur 450º-600ºC*
Max. druk 250 bar
Uitvoering voor flenzen volgens DIN
*afhankelijk van specifieke toepassing.
DIN afmetingen geschikt voor flenzen volgens EN1092
ANSI afmetingen geschikt voor flenzen volgens B16.5 (≤ 24") of B16.47A of B (>24")
