Grafiet gevulde Klinger Maxiflex DIN  -  CRIR

Grafiet gevulde Klinger Maxiflex DIN  |  CRIR

Grafiet gevulde Klinger Maxiflex DIN  |  CRIR
Grafiet gevulde Klinger Maxiflex DIN  |  CRIR

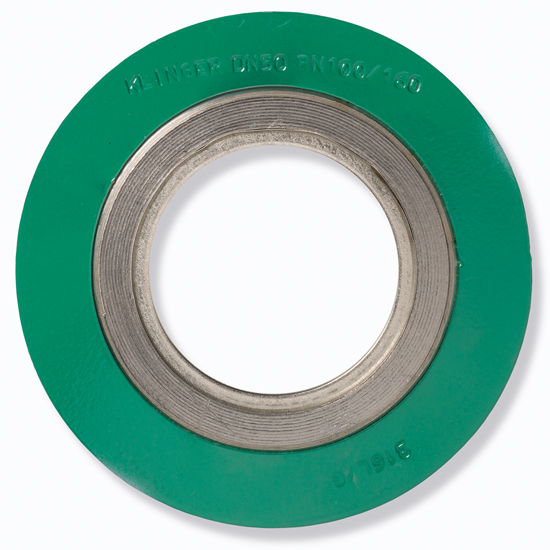

Buitenring met element en binnenring CS+316L, DIN standaard

Geschikt voor: water, stoom, olie en vele chemicaliën

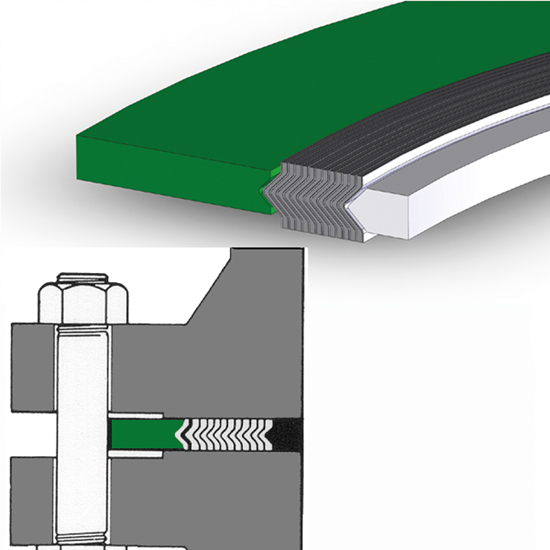

  • Deze pakking geeft tussen "raised face" DIN flenzen een uitblaasveilige hoge druk afdichting.
Specificaties
Grafiet gevulde Klinger Maxiflex DIN  |  CRIR
Grafiet gevulde Klinger Maxiflex DIN  |  CRIR

Selecteer een uitvoering:

Selecteer een uitvoering
Art.nr. DN Afmetingen (mm) Bestellen
7104030010 10 46 x  36 x  24 x  18
7104030015 15 51 x  40 x  28 x  22
7104030020 20 61 x  47 x  33 x  27
7104030025 25 71 x  54 x  40 x  34
7104030032 32 82 x  65 x  49 x  43
7104030040 40 92 x  70 x  54 x  48
7104030050 50 107 x  84 x  66 x  57
7104030065 65 127 x 102 x  82 x  73
7104030080 80 142 x 115 x  95 x  86
Art.nr. DN Afmetingen (mm) Bestellen
7102030100 100 162 x 140 x 120 x 108
7102030125 125 192 x 168 x 146 x 134
7102030150 150 217 x 196 x 174 x 162
7102030200 200 272 x 251 x 225 x 213
Art.nr. DN Afmetingen (mm) Bestellen
7101030250 250 327 x 307 x 286 x 267
7101030300 300 377 x 358 x 337 x 318
7101030350 350 437 x 405 x 375 x 363
7101030400 400 488 x 458 x 433 x 414
7101030500 500 593 x 566 x 530 x 518
7101030600 600 695 x 666 x 637 x 618
Art.nr. DN Afmetingen (mm) Bestellen
7103030250 250 328 x 307 x 286 x 267
7103030300 300 383 x 358 x 337 x 318
7103030350 350 443 x 405 x 382 x 363
7103030400 400 495 x 458 x 433 x 414
7103030500 500 617 x 566 x 530 x 518
7103030600 600 734 x 666 x 637 x 618
Art.nr. DN Afmetingen (mm) Bestellen
7106030100 100 167 x 140 x 120 x 108
7106030125 125 193 x 168 x 146 x 134
7106030150 150 223 x 196 x 174 x 162
Art.nr. DN Afmetingen (mm) Bestellen
7105030200 200 283 x 251 x 225 x 213
7105030250 250 340 x 307 x 286 x 267
7105030300 300 400 x 358 x 337 x 318
7105030350 350 457 x 405 x 375 x 363
7105030400 400 514 x 458 x 426 x 414
7105030500 500 624 x 566 x 530 x 518
7105030600 600 731 x 666 x 637 x 618
Art.nr. DN Afmetingen (mm) Bestellen
7107030200 200 290 x 251 x 225 x 213
7107030250 250 352 x 307 x 286 x 267
7107030300 300 417 x 358 x 337 x 318
7107030350 350 474 x 405 x 375 x 363
7107030400 400 546 x 458 x 426 x 414
7107030500 500 628 x 566 x 530 x 518
7107030600 600 747 x 666 x 637 x 618
Art.nr. DN Afmetingen (mm) Bestellen
7109030010 10 56 x  36 x  24 x  18
7109030015 15 61 x  40 x  28 x  22
7109030020 20 74 x  47 x  33 x  27
7109030025 25 82 x  54 x  40 x  34
7109030032 32 90 x  65 x  49 x  43
7109030040 40 102 x  70 x  54 x  48
Art.nr. DN Afmetingen (mm) Bestellen
7108030050 50 112 x  84 x  66 x  57
7108030065 65 137 x 104 x  82 x  73
7108030080 80 147 x 115 x  95 x  86
7108030100 100 173 x 140 x 120 x 108
7108030125 125 210 x 172 x 146 x 134
7108030150 150 247 x 200 x 174 x 162
7108030200 200 309 x 257 x 225 x 213
7108030250 250 364 x 315 x 286 x 267
7108030300 300 424 x 366 x 337 x 318
7108030350 350 486 x 413 x 382 x 363
7108030400 400 543 x 466 x 433 x 414
Art.nr. DN Afmetingen (mm) Bestellen
7111030050 50 118 x  84 x  66 x  57
7111030065 65 143 x 104 x  82 x  73
7111030080 80 153 x 119 x  95 x  86
7111030100 100 180 x 144 x 120 x 108
7111030125 125 217 x 172 x 146 x 134
7111030150 150 257 x 200 x 174 x 162
7111030200 200 324 x 257 x 225 x 213
7111030300 300 458 x 366 x 337 x 318
Art.nr. DN Afmetingen (mm) Bestellen
7110030250 250 391 x 315 x 286 x 267

Ook leverbaar

  • andere materialen, niet-standaard afmetingen en/of losse elementen uit eigen fabriek

Specificaties

Type CRIR
Materiaal Grafiet/316L : element
Carbon steel : buitenring
RVS 316L : binnenring
Max. temperatuur 450º-600ºC*
Max. druk 250 bar
Uitvoering voor flenzen volgens DIN
*afhankelijk van specifieke toepassing.
DIN afmetingen geschikt voor flenzen volgens EN1092
ANSI afmetingen geschikt voor flenzen volgens B16.5 (≤ 24") of B16.47A of B (>24")
