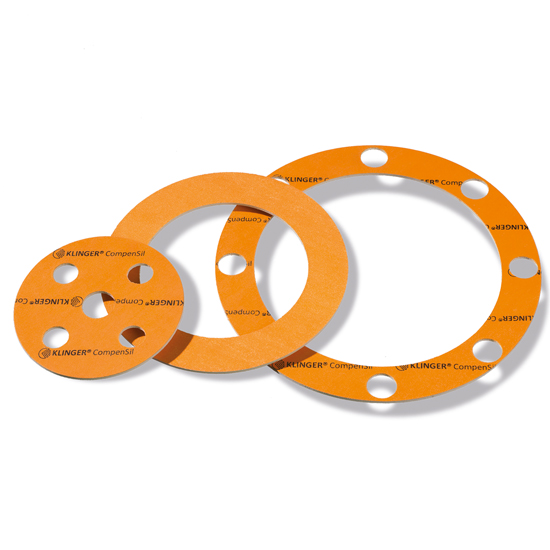

Vezel afdichting | KLINGER®CompenSil

Geschikt voor: oliën, koolwaterstoffen en vele gassen, tussen zwakke flenzen met zeer lage boutkrachten c.q. vlaktedrukken en koelmiddelen

Hoog aanpassingsvermogen aan het flensoppervlak gelijk aan rubber, met de temperatuur, druk, verouderings en chemische bestendigheid van vezelpakkingen.
Uitzonderlijke gasdichtheid.
Vanuit eigen productie leverbaar in platen, ringen, ramen enz.
Voor hogere druktrappen (PN25 en PN40) en diameters vanaf DN200 adviseren wij u om eerst contact op te nemen met Klinger om de flensverbinding te (laten) berekenen.

Selecteer een uitvoering

Art.nr.	Dikte (mm)	Plaatafmeting (mm)
12720001500408	0,80	2000 x 1500
12720001500410	1,00	2000 x 1500
12720001500415	1,50	2000 x 1500
12720001500420	2,00	2000 x 1500
12720001500430	3,00	2000 x 1500

Art.nr.	Maat	PN	Afmeting (mm)
12700460018020	DN 10	PN 10-40	46 x 18
12700510022020	DN 15	PN 10-40	51 x 22
12700610028020	DN 20	PN 10-40	61 x 28
12700710034020	DN 25	PN 10-40	71 x 34
12700820043020	DN 32	PN 10-40	82 x 43
12700920049020	DN 40	PN 10-40	92 x 49
12701070061020	DN 50	PN 10-40	107 x 61
12701270077020	DN 65	PN 10-40	127 x 77
12701420089020	DN 80	PN 10-40	142 x 89
12701620115020	DN 100	PN 10-16	162 x 115
12701680115020	DN 100	PN 25-40	168 x 115
12701920141020	DN 125	PN 10-16	192 x 141
12701940141020	DN 125	PN 25-40	194 x 141
12702180169020	DN 150	PN 10-16	218 x 169
12702240169020	DN 150	PN 25-40	224 x 169
12702730220020	DN 200	PN 10-16	273 x 220
12702840220020	DN 200	PN 25	284 x 220
12702900220020	DN 200	PN 40	290 x 220
12703280273020	DN 250	PN 10	328 x 273
12703290273020	DN 250	PN 16	329 x 273
12703400273021	DN 250	PN 25	340 x 273
12703520273020	DN 250	PN 40	352 x 273
12703780324020	DN 300	PN 10	378 x 324
12703840324020	DN 300	PN 16	384 x 324
12704000324020	DN 300	PN 25	400 x 324
12704170324020	DN 300	PN 40	417 x 324

Art.nr.	Maat	PN	Afmeting (mm)
12700460018030	DN 10	PN 10-40	46 x 18
12700510022030	DN 15	PN 10-40	51 x 22
12700610028030	DN 20	PN 10-40	61 x 28
12700710034030	DN 25	PN 10-40	71 x 34
12700820043030	DN 32	PN 10-40	82 x 43
12700920049030	DN 40	PN 10-40	92 x 49
12701070061030	DN 50	PN 10-40	107 x 61
12701270077030	DN 65	PN 10-40	127 x 77
12701420089030	DN 80	PN 10-40	142 x 89
12701620115030	DN 100	PN 10-16	162 x 115
12701680115030	DN 100	PN 25-40	168 x 115
12701920141030	DN 125	PN 10-16	192 x 141
12701940141030	DN 125	PN 25-40	194 x 141
12702180169030	DN 150	PN 10-16	218 x 169
12702240169030	DN 150	PN 25-40	224 x 169
12702730220030	DN 200	PN 10-16	273 x 220
12702840220030	DN 200	PN 25	284 x 220
12702900220030	DN 200	PN 40	290 x 220
12703280273030	DN 250	PN 10	328 x 273
12703290273030	DN 250	PN 16	329 x 273
12703400273030	DN 250	PN 25	340 x 273
12703520273030	DN 250	PN 40	352 x 273
12703780324030	DN 300	PN 10	378 x 324
12703840324030	DN 300	PN 16	384 x 324
12704000324030	DN 300	PN 25	400 x 324
12704170324030	DN 300	PN 40	417 x 324

Art.nr.	Maat	Afmeting (mm)
12700480021020	1/2"	48 x 21
12700570027020	3/4"	57 x 27
12700670033020	1 "	67 x 33
12700760042020	1.1/4"	76 x 42
12700860048020	1.1/2"	86 x 48
12701050060020	2 "	105 x 60
12701240073020	2.1/2"	124 x 73
12701370089020	3 "	137 x 89
12701620102020	3.1/2"	162 x 102
12701750114020	4 "	175 x 114
12701970141020	5 "	197 x 141
12702220168020	6 "	222 x 168
12702790219020	8 "	279 x 219
12703400273020	10 "	340 x 273
12704100324020	12 "	410 x 324
12704510356020	14 "	451 x 356
12705140406020	16 "	514 x 406
12705500457020	18 "	550 x 457
12706060508020	20 "	606 x 508
12707180610020	24 "	718 x 610

Art.nr.	Maat	Afmeting (mm)
12700480021030	1/2"	48 x 21
12700570027030	3/4"	57 x 27
12700670033030	1 "	67 x 33
12700760042030	1.1/4"	76 x 42
12700860048030	1.1/2"	86 x 48
12701050060030	2 "	105 x 60
12701240073030	2.1/2"	124 x 73
12701370089030	3 "	137 x 89
12701620102030	3.1/2"	162 x 102
12701750115030	4 "	175 x 114
12701970141030	5 "	197 x 141
12702220168030	6 "	222 x 168
12702790219030	8 "	279 x 219
12703400273030	10 "	340 x 273
12704100324030	12 "	410 x 324
12704510356030	14 "	451 x 356
12705140406030	16 "	514 x 406
12705500457030	18 "	550 x 457
12706060508030	20 "	606 x 508
12707180610030	24 "	718 x 610

Specificaties

Type	KLINGER^®CompenSil
Materiaal	Aramide vezels + NBR
Kleur	aan beide zijden oranje, eenzijdig bedrukt

Samendrukbaarheid volgens ASTM F36J	26%
Terugvering volgens ASTM F36J	>50%
Drukvastheid volgens DIN 52913(1mm 200ºC)	15 N/mm²
Gasdoorlaatbaarheid volgens DIN 28090-2	0,02 mg/sm

Chemische bestendigheid	zie bestendigheidlijst

Goedgekeurd door	KTW drinkwater keur
	RoHS certifikaat 2011/65/EG
	certifikaat 2003/11/EG
	vertifikaat 76/769/EWG
	REACH verklaring
	SVHC verklaring

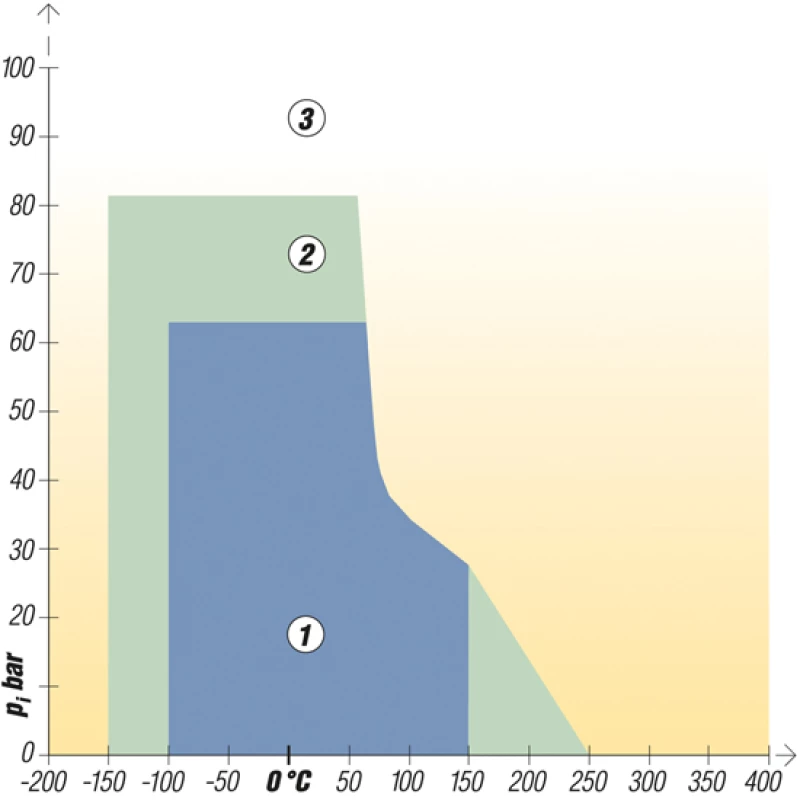

Druk/Temperatuur-Grafiek
Gebied 1	Normaliter bij afdoende vlaktedruk probleemloos toe te passen.
Gebied 2	Vraag advies voor kritische toepassingen.
Gebied 3	Vraag advies.

DIN afmetingen volgens EN 1514-1
ANSI afmetingen volgens B16.21
