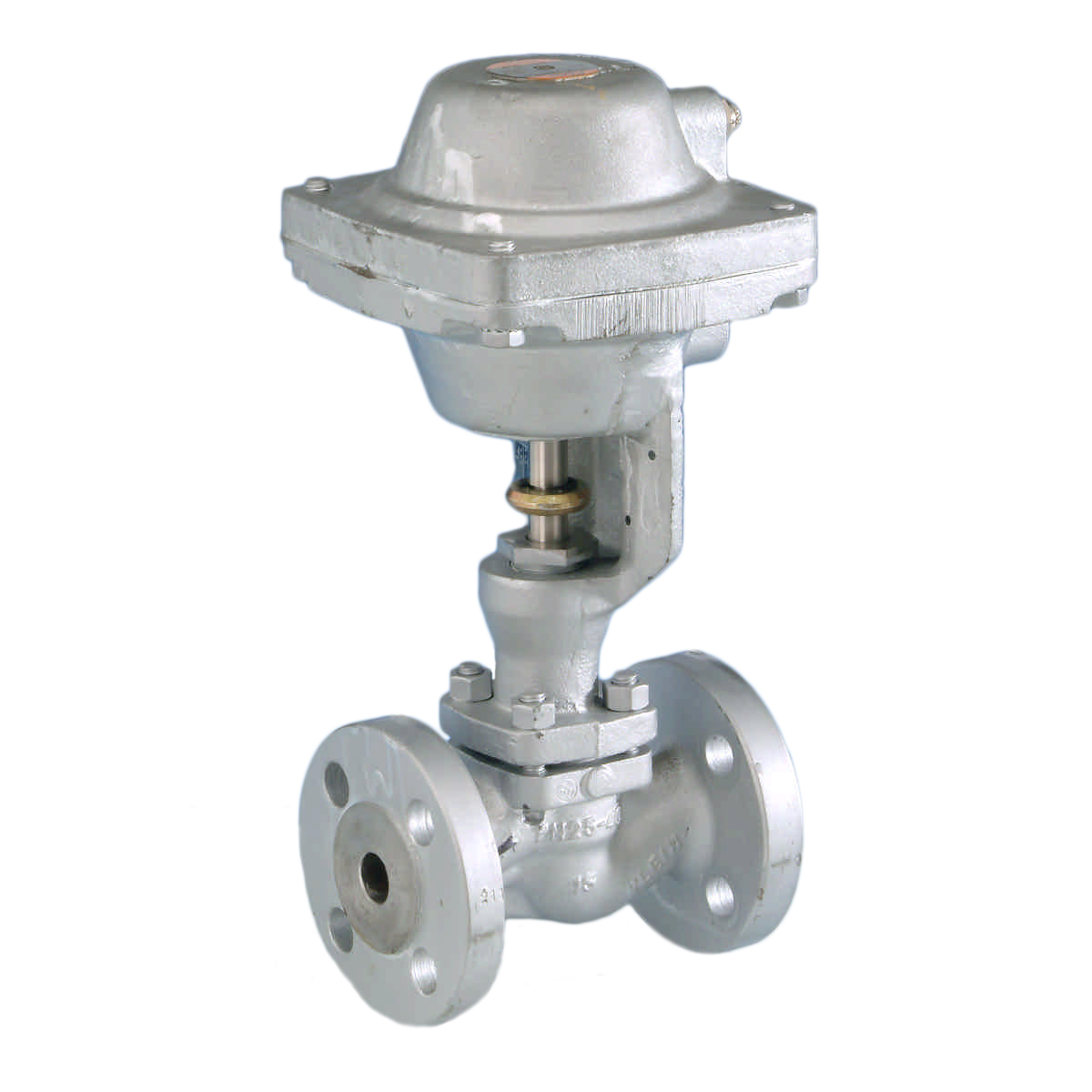

Stalen pneumatisch bediende klepafsluiter | KP-891

Flensaansluiting PN 40

Geschikt voor: verzadigde en oververhitte stoom, thermische olie, tal van chemische producten, koud en heet water en koolwaterstoffen. Ook geschikt voor vacuüm.

Lange levensduur en een zeer hoge graad van betrouwbaarheid.
Deze onderhoudsvriendelijke afsluiters zijn voorzien van asbestvrije pakkingen.
De Minimatic bedieningseenheid is zeer compact en vormt met de afsluiter een geïntegreerd
geheel.
Uitgevoerd met één stuurkop met diverse mogelijkheden. Functioneert onder elke willekeurige hoek.
De afsluiters zijn voorzien van een open/dicht-indicatie.
Klep voorzien van een demontabele "SHT"-ring.
De stopbusafdichting is zelfnadichtend door toepassing van een zgn. "life loading system".
Onder in de stopbus is een veer aangebracht, die zorgt voor een constante druk op de stopbuspakking. Hierdoor is de kans op weglekken van medium langs de spindel vrijwel nihil.

Specificaties

Selecteer een uitvoering:

Selecteer een uitvoering

FUNCTIE	VEERSLUITEND
Stromingsrichting	Boven de klep	VEERSLUITEND	Onder de klep	Bestellen
DN 15	30	40	-
DN 20	12	25	-
DN 25	12	25	-
DN 32	5	10	-
DN 40	5	10	-
DN 50	5	10	-

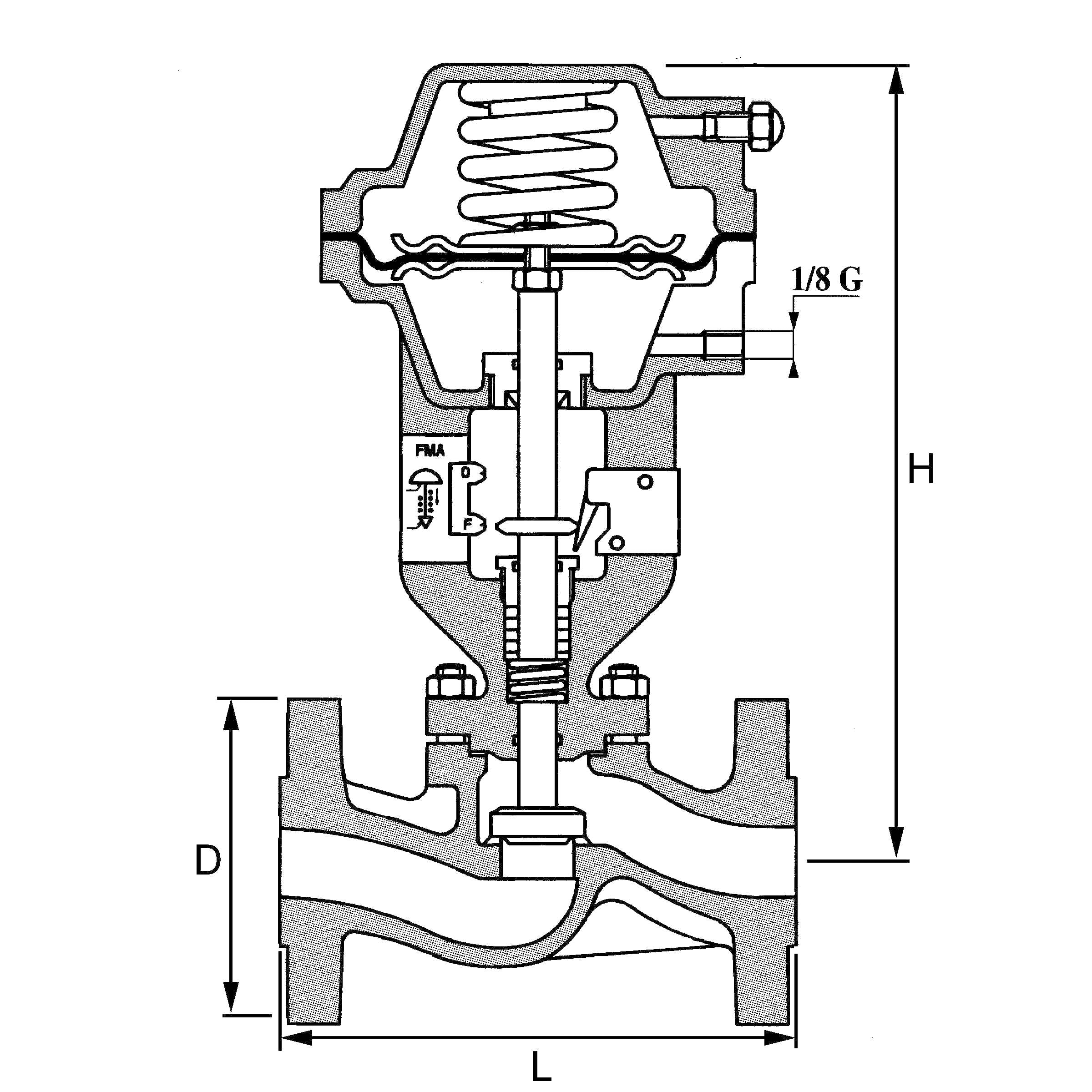

	Afmetingen (mm)			Aansluitmaten (mm)
Art.nr.	DN	L	H	Flensdiam.	Steekcirkel	Gewicht (kg)	Bestellen
1489114421015	15	130	220	95	65 x 4 x 14	6,3
1489114421020	20	150	240	105	75 x 4 x 14	7,3
1489114421025	25	160	240	115	85 x 4 x 14	8,2
1489114421030	32	180	270	140	100 x 4 x 18	11,3
1489114421040	40	200	270	150	110 x 4 x 18	12,0
1489114421050	50	230	270	165	125 x 4 x 18	14,2

Ook leverbaar

Dubbelwerkend of veeropenend
Met binnendraad of Socket-Weld lasaansluiting

Specificaties

Type	KP-891
Materiaal	Gietstaal
Drukklasse	PN 40
Bovendeel	Nodulair gietijzer
Klep	RVS voorzien van "SHT" ring
Spindel	RVS
Membraan	Polyamide + Nitril

Min. stuurdruk	3 bar
Max. stuurdruk	10 bar

Inbouwlengte	DIN 3202-F1
Aansluiting	DIN 2545

Temperatuur	0°C tot +240°C
