PTFE-gevulde Klinger Maxiflex DIN  -  CRIR

PTFE-gevulde Klinger Maxiflex DIN  |  CRIR

PTFE-gevulde Klinger Maxiflex DIN  |  CRIR
PTFE-gevulde Klinger Maxiflex DIN  |  CRIR

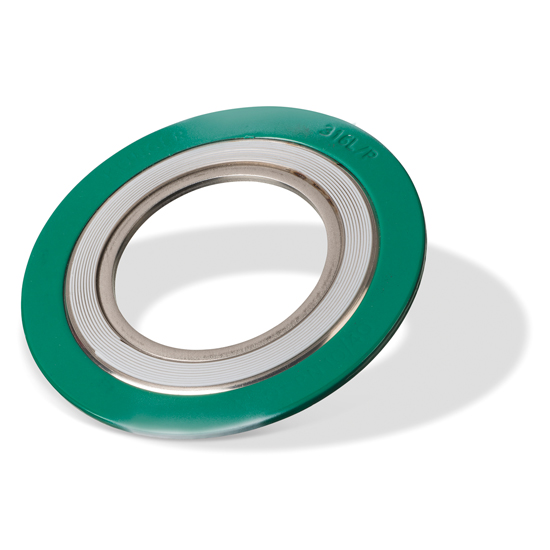

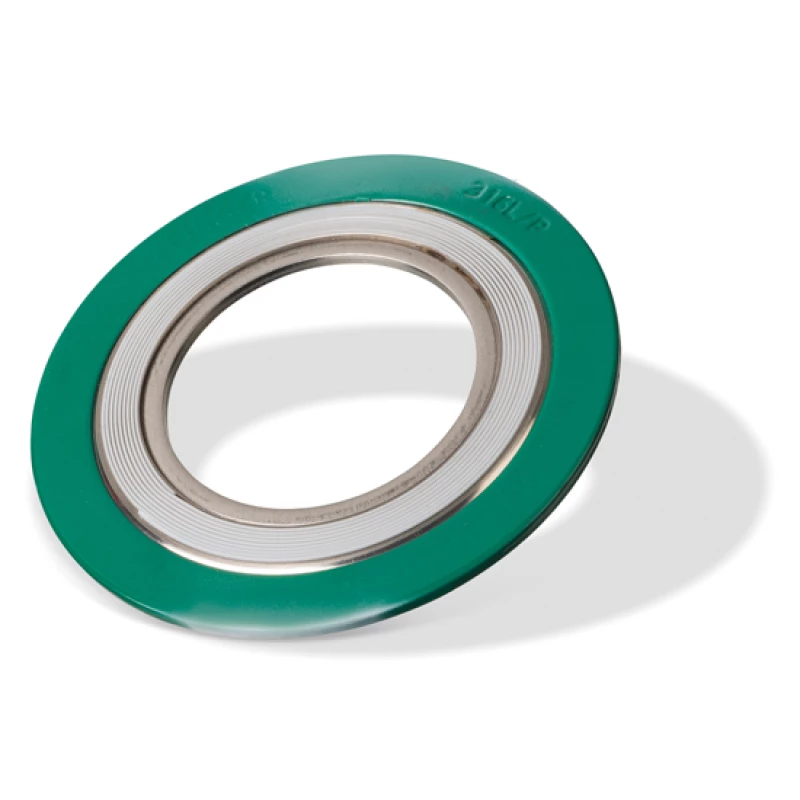

Buitenring met element en binnenring CS+316L, DIN standaard

Geschikt voor: chemicaliën, waar grafiet niet toegepast kan worden

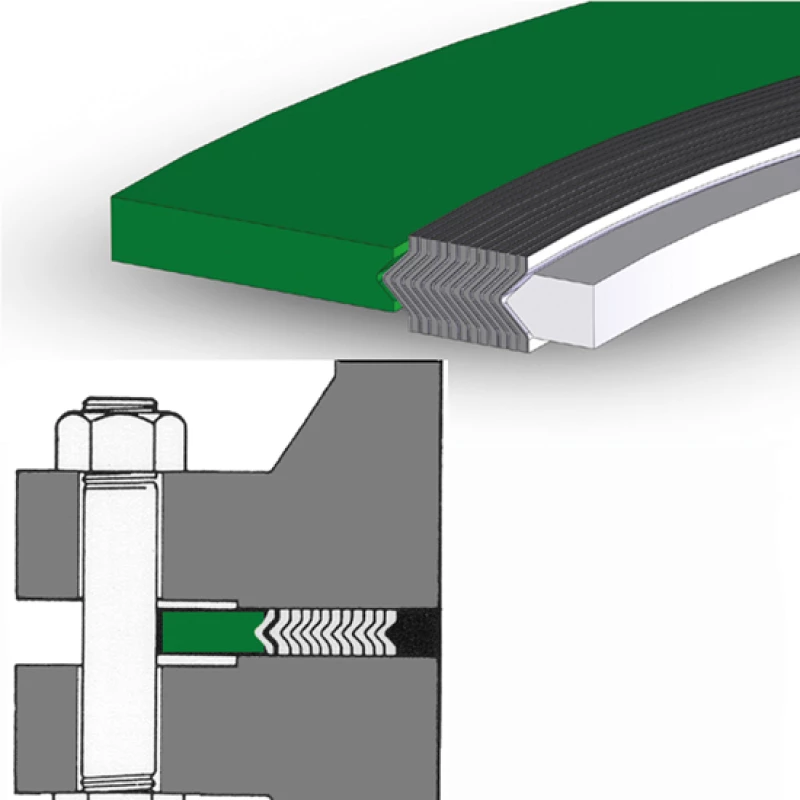

  • Deze pakking geeft tussen "raised face" DIN flenzen een uitblaasveilige hoge druk afdichting.
Specificaties
PTFE-gevulde Klinger Maxiflex DIN  |  CRIR
PTFE-gevulde Klinger Maxiflex DIN  |  CRIR

Selecteer een uitvoering:

Selecteer een uitvoering
Art.nr. DN Afmetingen (mm) Bestellen
7104150010 10 46 x  36 x  24 x  18
7104150015 15 51 x  40 x  28 x  22
7104150020 20 61 x  47 x  33 x  27
7104150025 25 71 x  54 x  40 x  34
7104150032 32 82 x  65 x  49 x  43
7104150040 40 92 x  70 x  54 x  48
7104150050 50 107 x  84 x  66 x  57
7104150065 65 127 x 102 x  82 x  73
7104150080 80 142 x 115 x  95 x  86
Art.nr. DN Afmetingen (mm) Bestellen
7102150100 100 162 x 140 x 120 x 108
7102150125 125 192 x 168 x 146 x 134
7102150150 150 217 x 196 x 174 x 162
7102150200 200 272 x 251 x 225 x 213
Art.nr. DN Afmetingen (mm) Bestellen
7101150250 250 327 x 307 x 286 x 267
7101150300 300 377 x 358 x 337 x 318
Art.nr. DN Afmetingen (mm) Bestellen
7103150250 250 328 x 307 x 286 x 267
7103150300 300 383 x 358 x 337 x 318
Art.nr. DN Afmetingen (mm) Bestellen
7106150100 100 167 x 140 x 120 x 108
7106150125 125 193 x 168 x 146 x 134
7106150150 150 223 x 196 x 174 x 162
Art.nr. DN Afmetingen (mm) Bestellen
7105150200 200 283 x 251 x 225 x 213
7105150250 250 340 x 307 x 286 x 267
7105150300 300 400 x 358 x 337 x 318
Art.nr. DN Afmetingen (mm) Bestellen
7107150200 200 290 x 251 x 225 x 213
7107150250 250 352 x 307 x 286 x 267
7107150300 300 417 x 358 x 337 x 318
Art.nr. DN Afmetingen (mm) Bestellen
7109150010 10 56 x  36 x  24 x  18
7109150015 15 61 x  40 x  28 x  22
7109150020 20 74 x  47 x  33 x  27
7109150025 25 82 x  54 x  40 x  34
7109150032 32 90 x  65 x  49 x  43
7109150040 40 102 x  70 x  54 x  48
Art.nr. DN Afmetingen (mm) Bestellen
7108150050 50 112 x  84 x  66 x  57
7108150065 65 137 x 104 x  82 x  73
7108150080 80 147 x 115 x  95 x  86
7108150100 100 173 x 140 x 120 x 108
7108150125 125 210 x 172 x 146 x 134
7108150150 150 247 x 200 x 174 x 162
7108150200 200 309 x 257 x 225 x 213
7108150250 250 364 x 315 x 286 x 267
7108150300 300 424 x 366 x 337 x 318
Art.nr. DN Afmetingen (mm) Bestellen
7111150050 50 118 x  84 x  66 x  57
7111150065 65 143 x 104 x  82 x  73
7111150080 80 153 x 119 x  95 x  86
7111150100 100 180 x 144 x 120 x 108
7111150125 125 217 x 172 x 146 x 134
7111150150 150 257 x 200 x 174 x 162

Ook leverbaar

  • andere materialen, niet-standaard afmetingen en/of losse elementen uit eigen fabriek

Specificaties

Type CRIR
Materiaal PTFE /316L : element
Carbon steel : buitenring
RVS 316L : binnenring
Max. temperatuur 250ºC
Max. druk 100 bar
Uitvoering voor flenzen volgens DIN
DIN afmetingen geschikt voor flenzen volgens EN1092
ANSI afmetingen geschikt voor flenzen volgens B16.5 (≤ 24") of B16.47A of B (>24")
