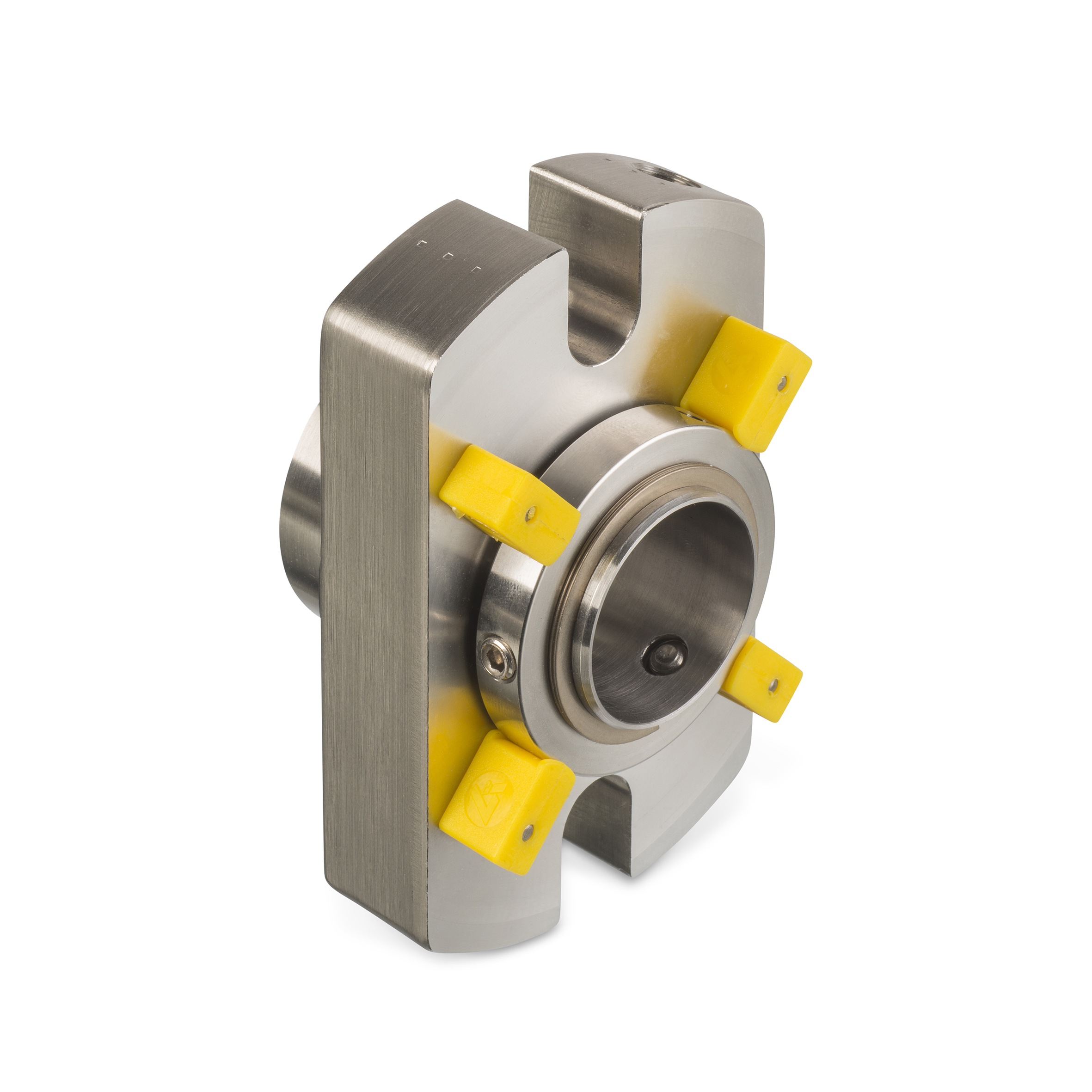

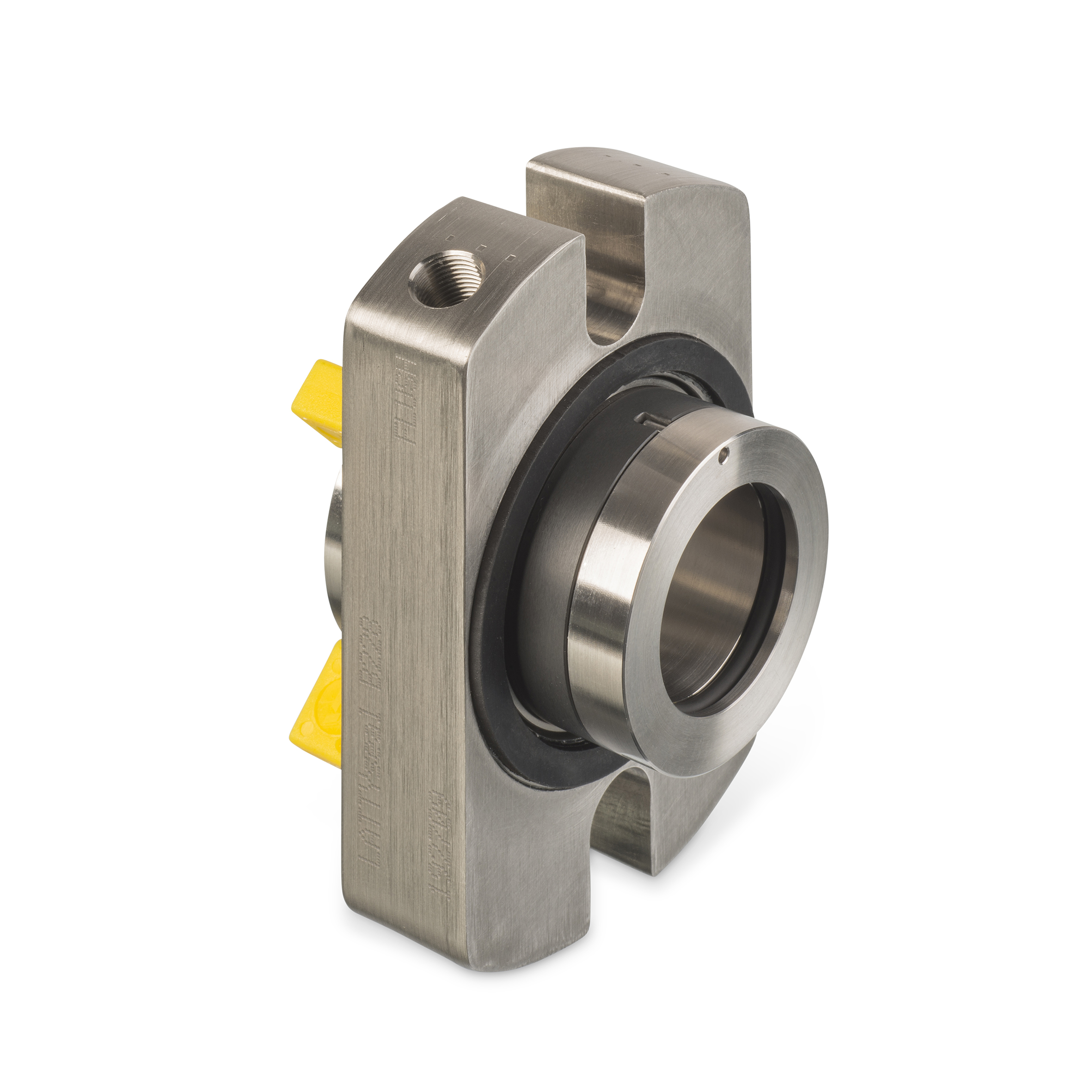

Cartridge Latty seal  -  B 22810

Cartridge Latty seal  |  B 22810

Cartridge Latty seal  |  B 22810
Cartridge Latty seal  |  B 22810
Cartridge Latty seal  |  B 22810

Loopvlakken siliciumcarbide/kool, draairichting onafhankelijk, stationair, gebalanceerd

Geschikt voor: agressieve en licht abrassieve media. Zeer universeel afhankelijk van glijring en elastomeer keuze.

  • Dit cartridge seal is stationair geconstrueerd, draairichting onafhankelijk en zeer universeel qua maatvoering, zodat hij past op vele pompmerken.
  • Inbouw is zeer eenvoudig.
  • Na gebruik zijn alle aan slijtage onderhevige onderdelen eenvoudig te vervangen.
  • Uitmeten t.b.v. inbouw niet nodig.
  • Tijdens montage is het geheel opgesloten en zijn alle kwetsbare delen beschermd.
  • Standaard met 1/8" spoel aansluiting.
Specificaties
Cartridge Latty seal  |  B 22810
Cartridge Latty seal  |  B 22810
Cartridge Latty seal  |  B 22810

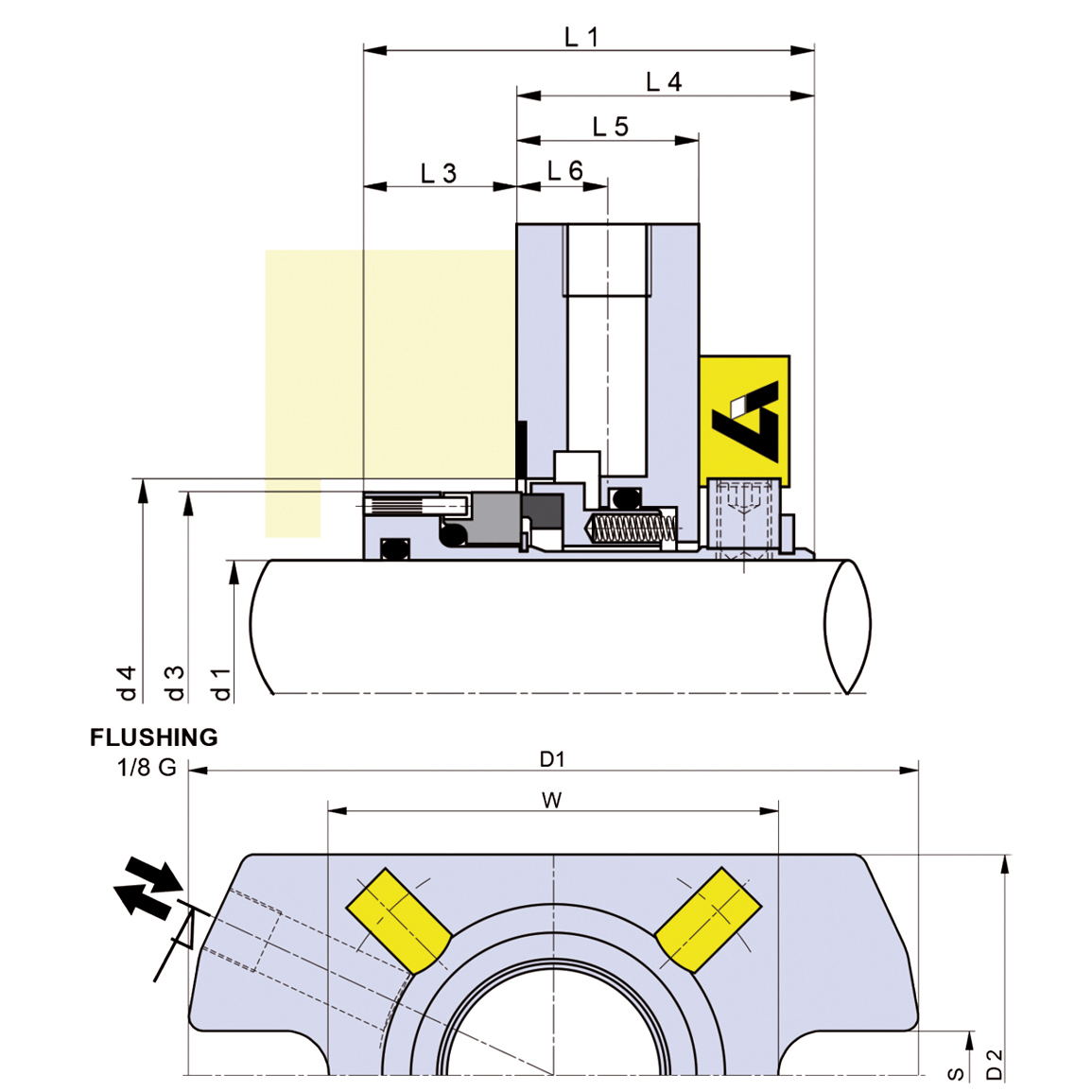

Art.nr. D1 (h6) D4 min. D4 max. D1 D2 S W Bestellen
59122810211010 25 41 51 105 57 12,5 58
59122810211012 28 44 52 105 58 12,5 59
59122810211013 30 46 56 105 62 12,5 63
59122810211014 32 48 57 110 63 12,5 64
59122810211015 33 49 57 110 63 12,5 64
59122810211016 35 51 61 115 67 12,5 68
59122810211017 38 58 66 125 72 12,5 73
59122810211018 40 60 68 125 74 14,7 75
59122810211020 43 63 70 133 76 14,7 77
59122810211021 45 65 73 144 79 14,7 80
59122810211022 48 68 75 141 81 14,7 82
59122810211023 50 70 78 150 84 14,7 85
59122810211026 55 75 83 150 89 18,0 90
59122810211028 60 85 91 155 98 18,0 98
59122810211030 65 90 98 163 105 18,0 105
59122810211032 70 95 108 178 115 18,0 115
- L1=50, L3=17, L4=33, L5=20
- Revisie bestaande uit reinigen, (de)monteren en vervangen van alle aan slijtage onderhevige onderdelen, kan door ons verzorgd worden.
- Optie: ook in inch maten leverbaar.

Specificaties

Type B 22810
Materiaal AISI 316
Glijring roterend Siliciumcarbide (U6 = DIN Q1)
Glijring stationnair Kool (B) (alternatief ook met siliciumcarbide)
Elastomeren Viton (alternatief EPDM)
Max. druk 15 bar
Max. temperatuur 180ºC
Max. snelheid 10 m/s
Goedgekeurd door ATEX II 2 GD ck IIA-IIB T6..T3
(toepassing in explosiegevaarlijke omgeving)
