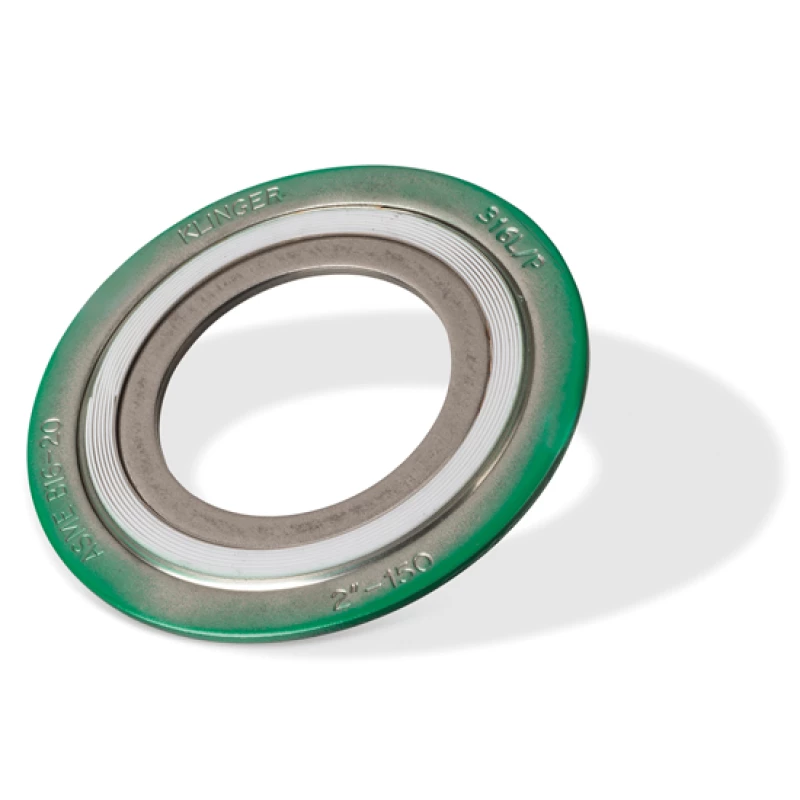

PTFE-gevulde Klinger Maxiflex DIN  -  CRIR

PTFE-gevulde Klinger Maxiflex DIN  |  CRIR

PTFE-gevulde Klinger Maxiflex DIN  |  CRIR
PTFE-gevulde Klinger Maxiflex DIN  |  CRIR

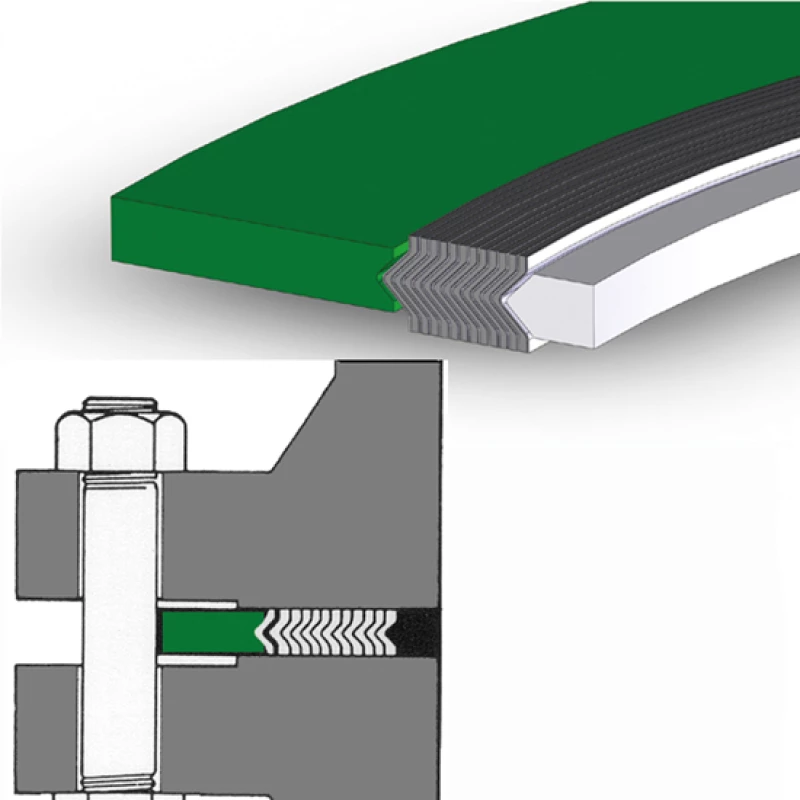

Buitenring met element en binnenring 316L, DIN standaard

Geschikt voor: chemicaliën, waar grafiet niet toegepast kan worden

  • Deze pakking geeft tussen "raised face" DIN flenzen een uitblaasveilige hoge druk afdichting.
Specificaties
PTFE-gevulde Klinger Maxiflex DIN  |  CRIR
PTFE-gevulde Klinger Maxiflex DIN  |  CRIR

Selecteer een uitvoering:

Selecteer een uitvoering
Art.nr. DN Afmetingen (mm) Bestellen
7104130015 15 51 x  40 x  28 x  22
7104130020 20 61 x  47 x  33 x  27
7104130025 25 71 x  54 x  40 x  34
7104130032 32 82 x  65 x  49 x  43
7104130040 40 92 x  70 x  54 x  48
7104130050 50 107 x  84 x  66 x  57
7104130065 65 127 x 102 x  82 x  73
7104130080 80 142 x 115 x  95 x  86
Art.nr. DN Afmetingen (mm) Bestellen
7102130100 100 162 x 140 x 120 x 108
7102130150 150 217 x 196 x 174 x 162
7102130200 200 272 x 251 x 225 x 213
Art.nr. DN Afmetingen (mm) Bestellen
7102130250 250 327 x 307 x 286 x 267
7101130300 300 377 x 358 x 337 x 318
Art.nr. DN Afmetingen (mm) Bestellen
7103130250 250 328 x 307 x 286 x 267
7103130400 400 495 x 458 x 433 x 414
7103130500 500 617 x 566 x 530 x 518
7103130600 600 734 x 666 x 637 x 618
Art.nr. DN Afmetingen (mm) Bestellen
7105130250 250 340 x 307 x 286 x 267
Art.nr. DN Afmetingen (mm) Bestellen
7106130100 100 167 x 140 x 120 x 108
7106130150 150 223 x 196 x 174 x 162

Ook leverbaar

  • andere materialen, niet-standaard afmetingen en/of losse elementen uit eigen fabriek

Specificaties

Type CRIR
Materiaal PTFE /316L : element
RVS 316L : buitenring
RVS 316L : binnenring
Max. temperatuur 250ºC
Max. druk 100 bar
Uitvoering voor flenzen volgens DIN
DIN afmetingen geschikt voor flenzen volgens EN1092
ANSI afmetingen geschikt voor flenzen volgens B16.5 (≤ 24") of B16.47A of B (>24")
