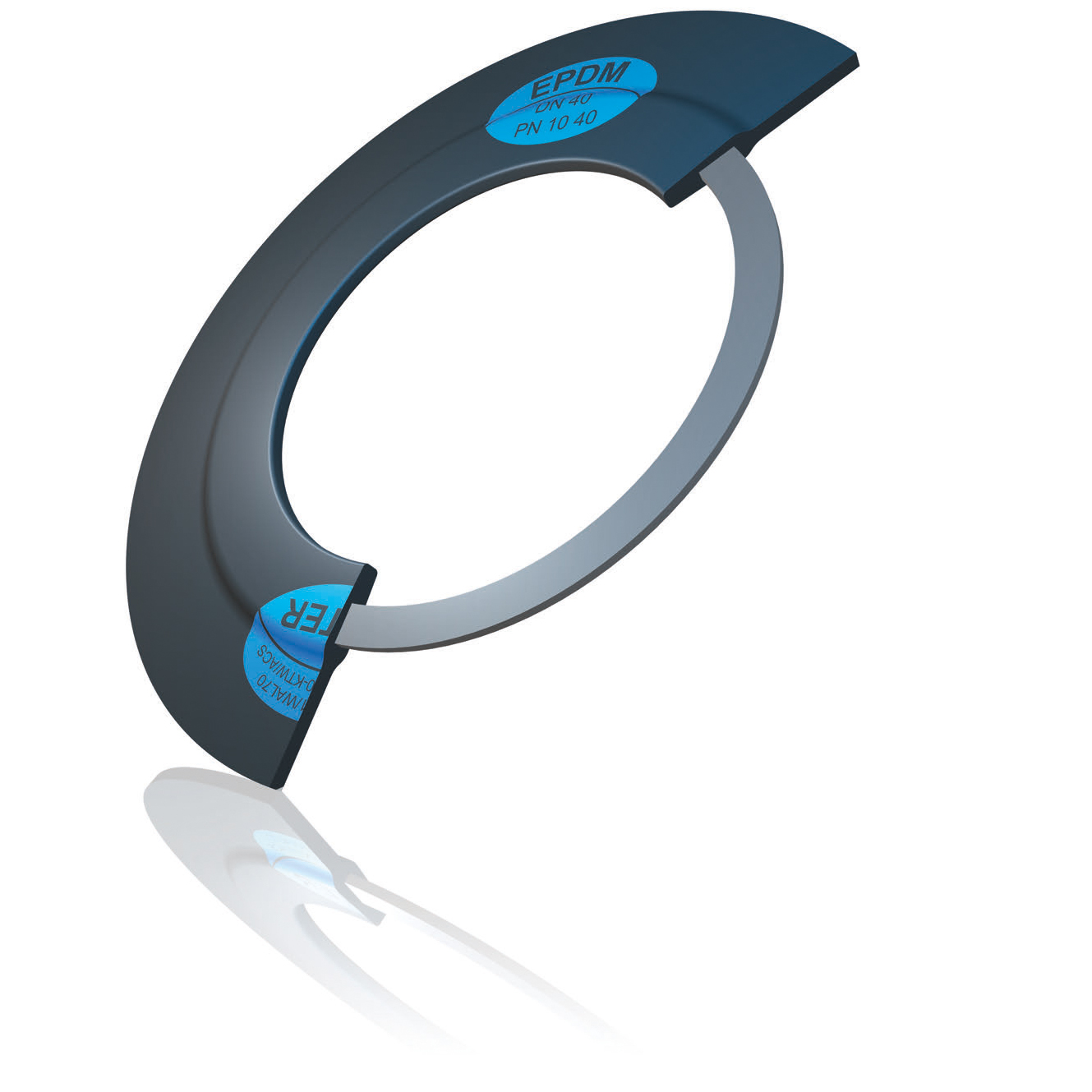

Rubber / staalversterkt

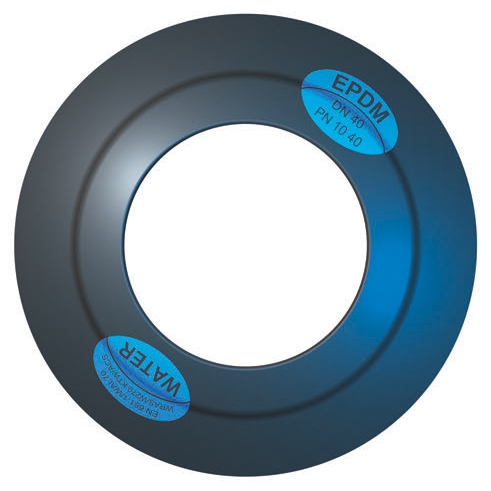

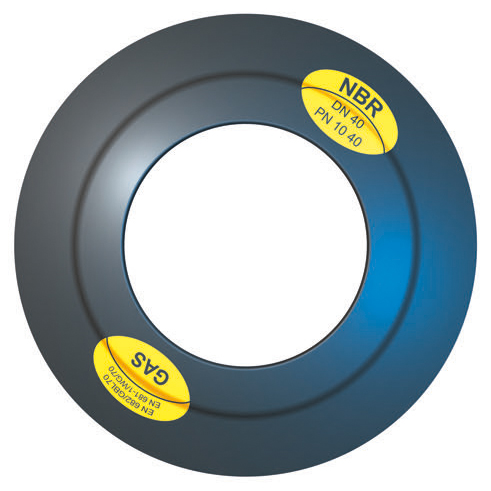

Geschikt voor: Olie, water, heet water, aardgas, loog en zuren.

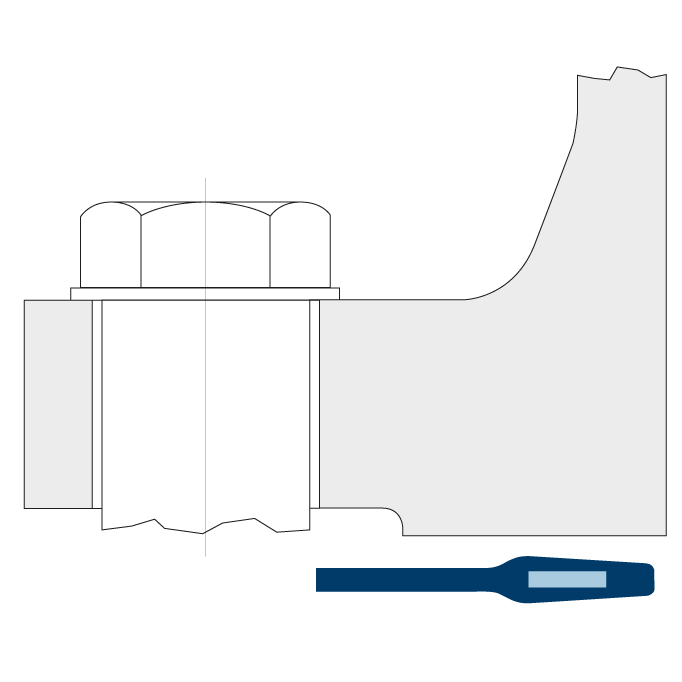

  • Deze afdichting van rubber is perfect gasdicht, elektrisch isolerend en bestand tegen voor rubber relatief hoge drukken. De geometrische vorm van de pakking zorgt ervoor dat bij een lage vlaktedruk de pakking zijn werk doet.
Specificaties
Downloads
Rubber/staal afdichting  |  KGS GII
Rubber/staal afdichting  |  KGS GII
Rubber/staal afdichting  |  KGS GII
Rubber/staal afdichting  |  KGS GII

Selecteer een uitvoering:

Selecteer een uitvoering
Art.nr. Maat PN Afmeting (mm) Bestellen
33100760043030 DN 32 6 43 x  76 x 3
33100960061030 DN 50 6 61 x  96 x 4
33101160077030 DN 65 6 77 x 116 x 3
33101320089030 DN 80 6 89 x 132 x 3
33101520115030 DN 100 6 115 x 152 x 3
33101820141030 DN 125 6 141 x 182 x 3
33102070169030 DN 150 6 169 x 207 x 3
33102620220030 DN 200 6 220 x 262 x 3
33103170273040 DN 250 6 273 x 317 x 4
33103730324040 DN 300 6 324 x 373 x 4
33104230356050 DN 350 6 356 x 423 x 5
33104730407050 DN 400 6 407 x 473 x 5
33105280458050 DN 450 6 458 x 528 x 5
33105780508050 DN 500 6 508 x 578 x 5
33106790610050 DN 600 6 610 x 679 x 5
33107840712060 DN 700 6 712 x 784 x 6
33108900813060 DN 800 6 813 x 890 x 6
33109900915060 DN 900 6 915 x 990 x 6
33110901016060 DN 1000 6 1090x 1016 x 6
33113071220070 DN 1200 6 1220x 1307 x 7
Art.nr. Maat PN Afmeting (mm) Bestellen
33100510022030 DN 15 10-40 22 x  51 x 3
33100610027030 DN 20 10-40 27 x  61 x 3
33100710034030 DN 25 10-40 34 x  71 x 3
33100820043030 DN 32 10-40 43 x  82 x 3
33100920049030 DN 20 10-40 49 x  92 x 3
33101070061030 DN 50 10-40 61 x 107 x 3
33101270077030 DN 65 10-40 77 x 127 x 3
33101420089030 DN 80 10-40 89 x 142 x 3
33101620115030 DN 100 10-16 115 x 162 x 3
33101680115030 DN 100 25-40 115 x 168 x 3
33101920141030 DN 125 10-16 141 x 192 x 3
33101940141030 DN 125 25-40 141 x 194 x 3
33102180169030 DN 150 10-16 169 x 218 x 3
33102240169030 DN 150 25-40 169 x 224 x 3
33102730220030 DN 200 10-16 220 x 273 x 3
33102840220030 DN 200 25 220 x 284 x 3
33102900220030 DN 200 40 220 x 290 x 3
33103280273040 DN 250 10 273 x 328 x 4
33103290273040 DN 250 16 273 x 329 x 4
33103290273040 DN 250 16 273 x 329 x 4
33103400273040 DN 250 25 273 x 340 x 4
33103520273040 DN 250 40 273 x 352 x 4
33103780324040 DN 300 10 324 x 378 x 4
33103840324040 DN 300 16 324 x 384 x 4
33104000324040 DN 300 25 324 x 400 x 4
33104170324040 DN 300 40 324 x 417 x 4
33104380356050 DN 350 10 356 x 438 x 5
33104440356050 DN 350 16 356 x 444 x 5
33104570356050 DN 350 25 356 x 457 x 5
33104740356050 DN 350 40 356 x 474 x 5
33104890407050 DN 400 10 407 x 489 x 5
33104950407050 DN 400 16 407 x 495 x 5
33105140407050 DN 400 25 407 x 514 x 5
33105460407050 DN 400 40 407 x 546 x 5
33105390458050 DN 450 10 458 x 539 x 5
33105550458050 DN 450 16 458 x 555 x 5
33105640458050 DN 450 25 458 x 564 x 5
33105940508050 DN 500 10 508 x 594 x 5
33106170508050 DN 500 16 508 x 617 x 5
33106240508050 DN 500 25 508 x 624 x 5
33106280508050 DN 500 40 508 x 628 x 5
33106950610050 DN 600 10 610 x 695 x 5
33107340610050 DN 600 16 610 x 734 x 5
33107310610050 DN 600 25 610 x 731 x 5
33107470610050 DN 600 40 610 x 747 x 5
33108100712060 DN 700 10 712 x 810 x 6
33108040712060 DN 700 16 712 x 804 x 6
33108330712060 DN 700 25 712 x 833 x 6
33009170813060 DN 800 10 813 x 917 x 6
33109110813060 DN 800 16 813 x 911 x 6
33109420813060 DN 800 25 813 x 942 x 6
33110170915060 DN 900 10 915x 1017 x 6
33110110915060 DN 900 16 915x 1011 x 6
33110420915060 DN 900 25 1042x  915 x 6
33111241016060 DN 1000 10 1124x 1016 x 6
33111281016060 DN 1000 16 1128x 1016 x 6
33111541016060 DN 1000 25 1154x 1016 x 8
33112311120070 DN 1100 10 1120x 1231 x 7
33112281120070 DN 1100 16 1120x 1228 x 7
33112901220070 DN 1200  1-2,5 1120x 1290 x 7
33113411220070 DN 1200 10 1220x 1341 x 7
33113421220070 DN 1200 16 1220x 1342 x 7
33113641220070 DN 1200 25 1220x 1364 x 7
Art.nr. Maat PN Afmeting (mm) Bestellen
33000760043030 DN 32 6 43 x  76 x 3
33000960061030 DN 50 6 61 x  96 x 3
33001160077030 DN 65 6 77 x 116 x 3
33001320089030 DN 80 6 89 x 132 x 3
33001520115030 DN 100 6 115 x 152 x 3
33001820141030 DN 125 6 141 x 182 x 3
33002070169030 DN 150 6 169 x 207 x 3
33002620220030 DN 200 6 220 x 262 x 3
33003170273040 DN 250 6 273 x 317 x 4
33003730324040 DN 300 6 324 x 373 x 4
33004230356050 DN 350 6 356 x 423 x 5
33004730407050 DN 400 6 407 x 473 x 5
33005280458050 DN 450 6 458 x 528 x 5
33005780508050 DN 500 6 508 x 578 x 5
33006790610050 DN 600 6 610 x 679 x 5
33007840712060 DN 700 6 712 x 784 x 6
33008900813060 DN 800 6 813 x 890 x 6
33009900915060 DN 900 6 915 x 990 x 6
33010901016060 DN 1000 6 1016x 1090 x 6
33013071220070 DN 1200 6 1220x 1307 x 7
Art.nr. Maat PN Afmeting (mm) Bestellen
33000510022030 DN 15 10-40 22 x  51 x 3
33000610027030 DN 20 10-40 27 x  61 x 3
33000710034030 DN 25 10-40 34 x  71 x 3
33000820043030 DN 32 10-40 82 x  43 x 3
33000920049030 DN 40 10-40 49 x  92 x 3
33001070061030 DN 50 10-40 61 x 107 x 3
33001170077030 DN 60 10-40 77 x 117 x 3
33001270077030 DN 65 10-40 77 x 127 x 3
33001420089030 DN 80 10-40 89 x 142 x 3
33001620115030 DN 100 10-16 115 x 162 x 3
33001680115030 DN 100 25-40 115 x 168 x 3
33001920141030 DN 125 10-16 141 x 192 x 3
33001940141030 DN 125 25-40 141 x 194 x 3
33002180169030 DN 150 10-16 169 x 218 x 3
33002240169030 DN 150 25-40 169 x 224 x 3
33002730220030 DN 200 10-16 220 x 273 x 3
33002840220030 DN 200 25 220 x 284 x 3
33002900220030 DN 200 40 220 x 290 x 3
33003280273040 DN 250 10 273 x 328 x 4
33003290273040 DN 250 16 273 x 329 x 4
33003290273040 DN 250 16 273 x 329 x 4
33003400273040 DN 250 25 273 x 340 x 4
33003520273040 DN 250 40 273 x 352 x 4
33003780324040 DN 300 10 324 x 378 x 4
33003840324040 DN 300 16 324 x 384 x 4
33004000324040 DN 300 25 324 x 400 x 4
33004170324040 DN 300 40 324 x 417 x 4
33004380356050 DN 350 10 356 x 438 x 5
33004440356050 DN 350 16 356 x 444 x 5
33004570356050 DN 350 25 356 x 457 x 5
33004740356050 DN 350 40 356 x 474 x 5
33004890407050 DN 400 10 407 x 489 x 5
33004950407050 DN 400 16 407 x 495 x 5
33005140407050 DN 400 25 407 x 514 x 5
33005460407050 DN 400 40 407 x 546 x 5
33005390458050 DN 450 10 458 x 539 x 5
33005550458050 DN 450 16 458 x 555 x 5
33005640458050 DN 450 25 458 x 564 x 5
33005940508050 DN 500 10 508 x 594 x 5
33006170508050 DN 500 16 508 x 617 x 5
33006240508050 DN 500 25 508 x 624 x 5
33006280508050 DN 500 40 508 x 628 x 5
33006950610050 DN 600 10 610 x 694 x 5
33007340610050 DN 600 16 610 x 734 x 5
33007310610050 DN 600 25 610 x 731 x 5
33007470610050 DN 600 40 610 x 747 x 5
33008100712060 DN 700 10 712 x 810 x 6
33008040712060 DN 700 16 712 x 804 x 6
33008330712060 DN 700 25 712 x 833 x 6
33009170813060 DN 800 10 813 x 917 x 6
33009110813060 DN 800 16 813 x 911 x 6
33009420813060 DN 800 25 813 x 942 x 6
33010170915060 DN 900 10 915x 1017 x 6
33010110915060 DN 900 16 915x 1011 x 6
33010420915060 DN 900 25 915x 1042 x 6
33011241016060 DN 1000 10 1016x 1124 x 6
33011281016060 DN 1000 16 1016x 1128 x 6
33011541016060 DN 1000 25 1016x 1154 x 6
33012311120070 DN 1100 10 1120x 1231 x 7
33012281120070 DN 1100 16 1120x 1228 x 7
33012901220070 DN 1200 1-2,5 1220x 1290 x 7
33013411220070 DN 1200 10 1220x 1341 x 7
33013421220070 DN 1200 16 1220x 1342 x 7
33013641220070 DN 1200 25 1220x 1364 x 7
Art.nr. Maat PN Afmeting (mm) Bestellen
33000610022030 DN 15 63/100 22 x  61 x 3
33000720027030 DN 20 63/100 27 x  72 x 3
33000820034031 DN 25 63/100 34 x  82 x 3
33000880043030 DN 32 63/100 43 x  88 x 3
33001030049030 DN 40 63/100 49 x 103 x 3
33001130061030 DN 50 63/100 61 x 113 x 3
Art.nr. Maat PN Afmeting (mm) Bestellen
33001230077030 DN 60 63 77 x 123 x 3
33001380077030 DN 65 63 77 x 138 x 3
33001480089030 DN 80 63 89 x 148 x 3
33001740115030 DN 100 63 115 x 174 x 3
33002100141030 DN 125 63 141 x 210 x 3
33002470169030 DN 150 63 169 x 247 x 3
33003090220030 DN 200 63 220 x 309 x 3
33003620273040 DN 250 63 273 x 362 x 4
33004220324040 DN 300 63 324 x 422 x 4
33004860356050 DN 350 63 356 x 486 x 5
33005400407050 DN 400 63 407 x 540 x 5
33006570508050 DN 500 63 508 x 657 x 5
33007640610050 DN 600 63 610 x 764 x 5
Art.nr. Maat PN Afmeting (mm) Bestellen
33001430077030 DN 65 100 77 x 143 x 3
33001540089030 DN 80 100 89 x 154 x 3
33001800115030 DN 100 100 115 x 180 x 3
33002170141030 DN 125 100 141 x 217 x 3
33002570169030 DN 150 100 169 x 257 x 3
33003240220030 DN 200 100 220 x 324 x 3
33003880273040 DN 250 100 273 x 388 x 4
33004580324040 DN 300 100 324 x 458 x 4
33005120356050 DN 350 100 356 x 512 x 5
33005720407050 DN 400 100 407 x 572 x 5
33007040508050 DN 500 100 508 x 704 x 5

Specificaties

Type KGS GII
Materiaal RUBBER, staal versterkt
Specificaties Afmeting volgens EN1514-1
