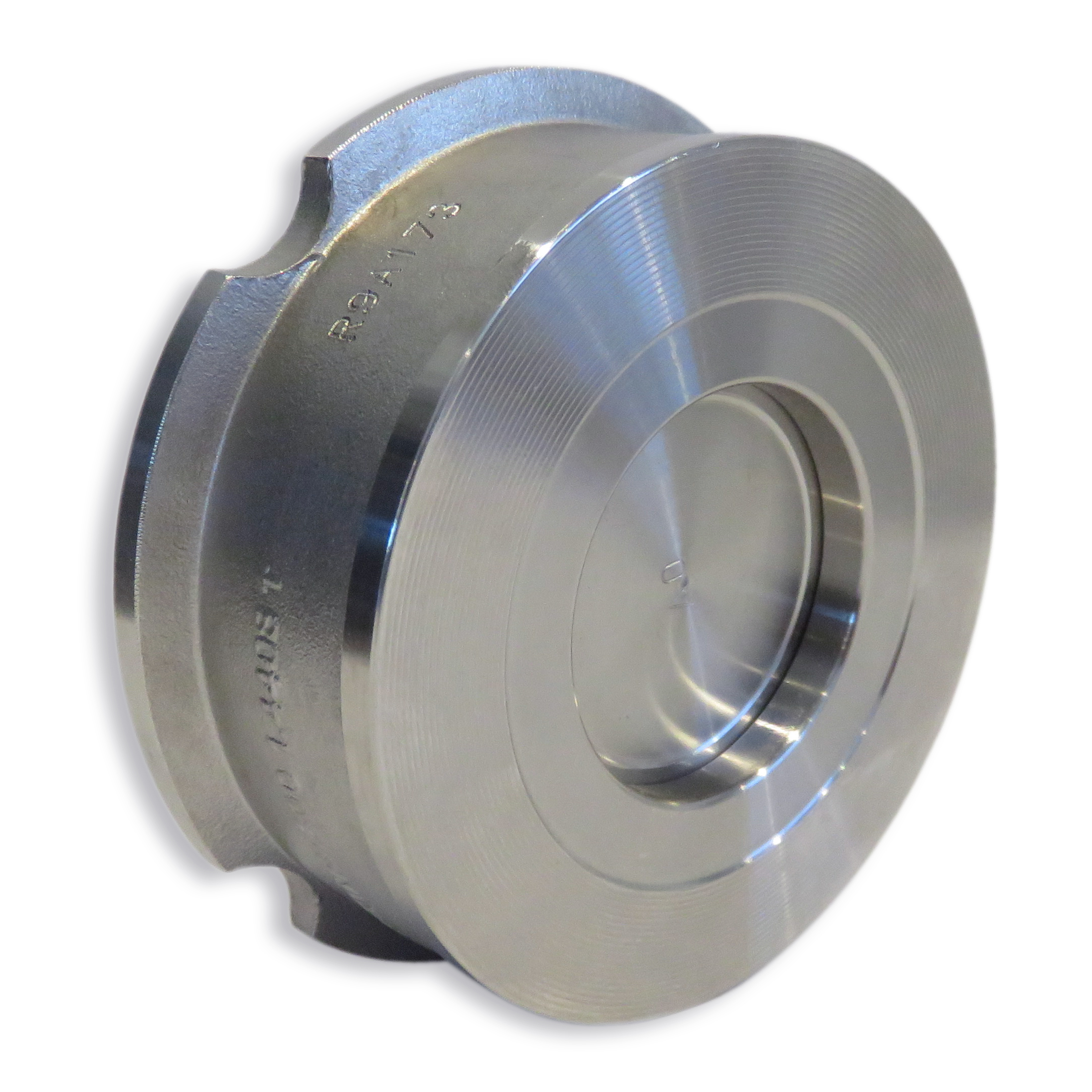

RVS schotel-terugslagklep ChemValve CSD  -  KP-5507

RVS schotel-terugslagklep ChemValve CSD  |  KP-5507

RVS schotel-terugslagklep ChemValve CSD  |  KP-5507
RVS schotel-terugslagklep ChemValve CSD  |  KP-5507
RVS schotel-terugslagklep ChemValve CSD  |  KP-5507

Voor flenzen PN 10/40 en ANSI 150/300 lbs

Geschikt voor: vloeistoffen, gassen en stoom

  • Hoogwaardige industriële terugslagklep
  • Lange levensduur door geleiding van de klep in het huis met geleidingsribben
  • Geborgde veerkap voor optimale veiligheid
  • Te monteren in elke positie
  • Zeer laag drukverlies
Specificaties
RVS schotel-terugslagklep ChemValve CSD  |  KP-5507
RVS schotel-terugslagklep ChemValve CSD  |  KP-5507
RVS schotel-terugslagklep ChemValve CSD  |  KP-5507

Selecteer een uitvoering:

Selecteer een uitvoering
Afmetingen Openingsdruk (mbar)
Stromingsrichting:

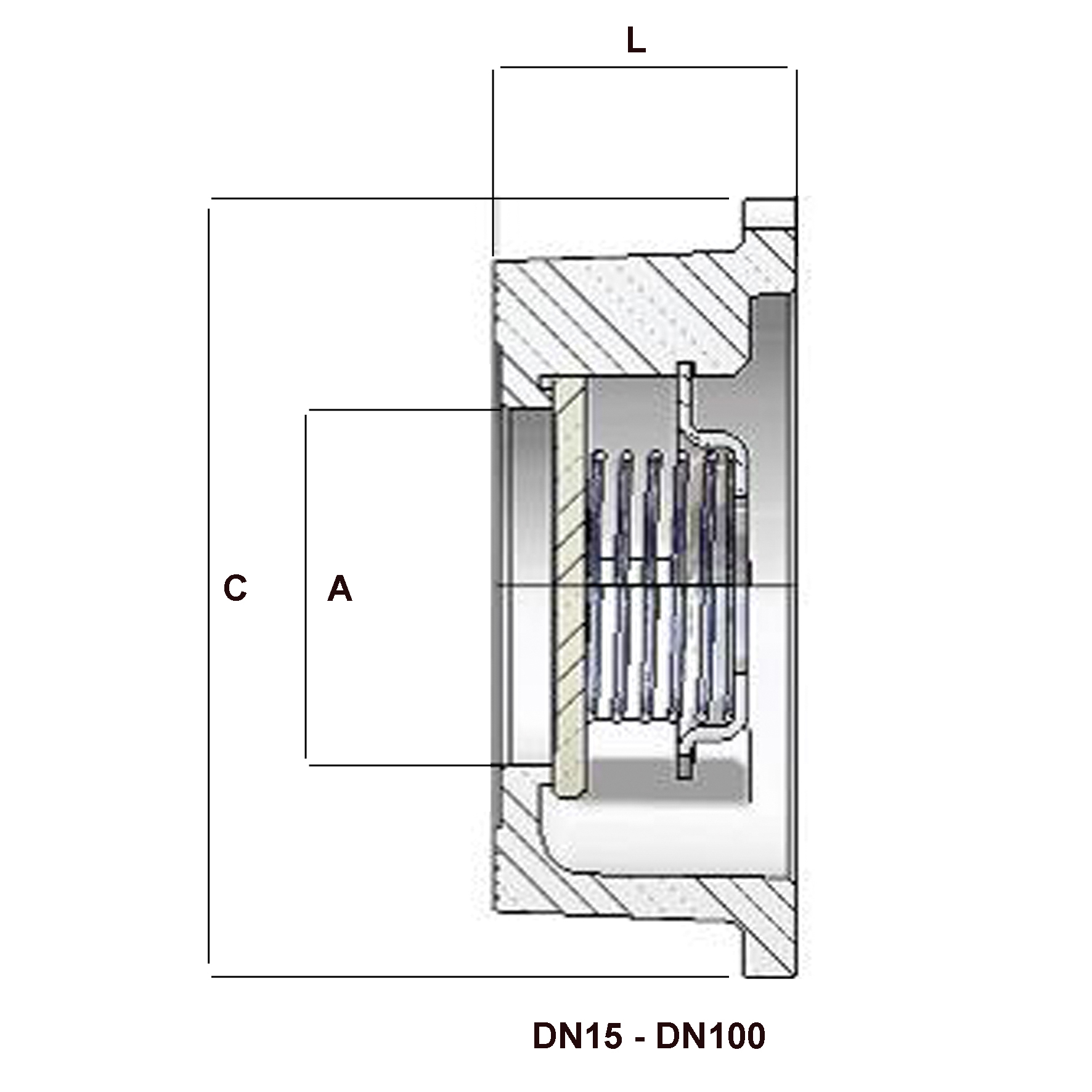

Art.nr. DN L A C Omhoog - Omlaag - Horizontaal Gewicht (kg) KV m3/h Bestellen
5507741100015 15 16 15 51 24 - 16 - 20 0,1 4
5507741100020 20 19 20 61 23 - 17 - 20 0,2 7
5507741100025 25 22 25 71 23 - 17 - 20 0,3 12
5507741100030 32 28 32 79,5 23 - 17 - 20 0,5 19
5507741100040 40 31,5 39 92 24 - 16 - 20 0,7 27
5507741100050 50 40 48 107 24 - 16 - 20 1,1 45
5507741100065 65 46 62 127 25 - 15 - 20 1,6 68
5507741100080 80 50 72,5 142 27 - 13 - 20 3 88
5507741100100 100 60 89 168 27 - 13 - 20 3,5 133
Afmetingen Openingsdruk (mbar)
Stromingsrichting:

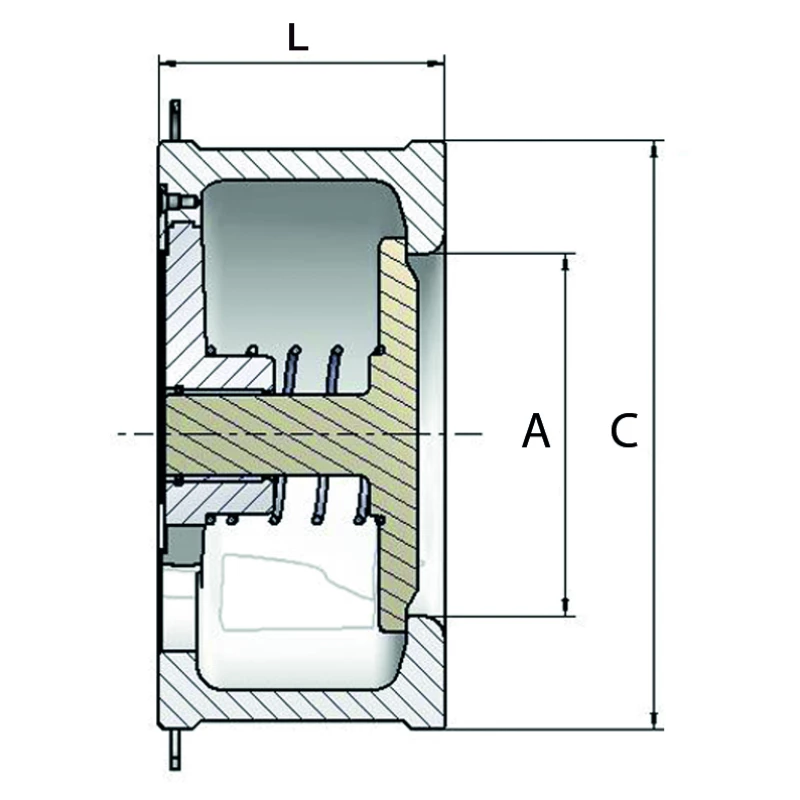

Art.nr. DN L A C Omhoog - Omlaag - Horizontaal Gewicht (kg) KV m3/h Bestellen
5507741100125 125 90 125 192 33 - 7 - 22 10 180
5507741100150 150 106 150 226 39 - 11 - 25 14 270
5507741100200 200 140 200 290 46 - 10 - 28 24 450
Afmetingen Openingsdruk (mbar)
Stromingsrichting:
Art.nr. DN L A C Omhoog - Omlaag - Horizontaal Gewicht (kg) KV m3/h Bestellen
5507741100125 125 90 125 192 33 - 7 - 22 10 180
5507721100150 150 106 150 218 39 - 11 - 25 14 270
5507721100200 200 140 200 273 46 - 10 - 28 24 450

Opties

  • Grotere afmetingen tot DN 350 op aanvraag.

Specificaties

Type KP-5507
Materiaal RVS 1.4408
Drukklasse PN06 / PN40 zie tabel
ANSI 150 lbs / ANSI 300 lbs zie tabel
Klep RVS 1.4404 t/m DN100 ; RVS 1.4408 DN125 t/m DN20
Zitting RVS 1.4408
Veer RVS 1.4401
Veer opsluitkap RVS 1.4401
Inbouwlengte EN558-1 serie 49
Temperatuur min. -50ºC tot max. 300ºC
Optie veer in Hastelloy tot max 400ºC of Nimonic tot 500ºC
PED Catagorie DGRL 97/23 EC fluid group 1
Dichtheid volgens EN12266-1 rate D voor metaal / metaal dichtend en voor optie met PTFE afdichting
Optie EPDM, NBR of Viton afdichting volgens EN12266-1 rate A
Niet toepassen als overstort, veiligheidsklep of vacuümbreker
