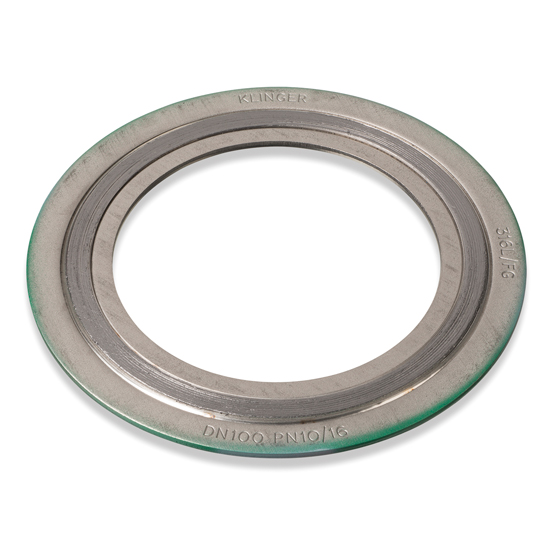

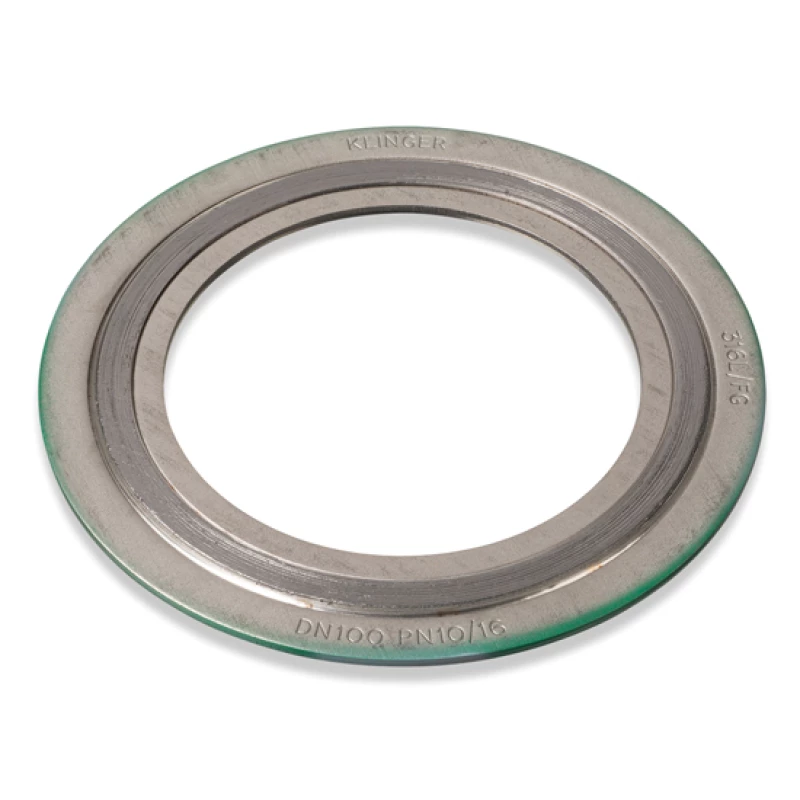

Grafiet gevulde Klinger Maxiflex DIN  -  CRIR

Grafiet gevulde Klinger Maxiflex DIN  |  CRIR

Grafiet gevulde Klinger Maxiflex DIN  |  CRIR
Grafiet gevulde Klinger Maxiflex DIN  |  CRIR

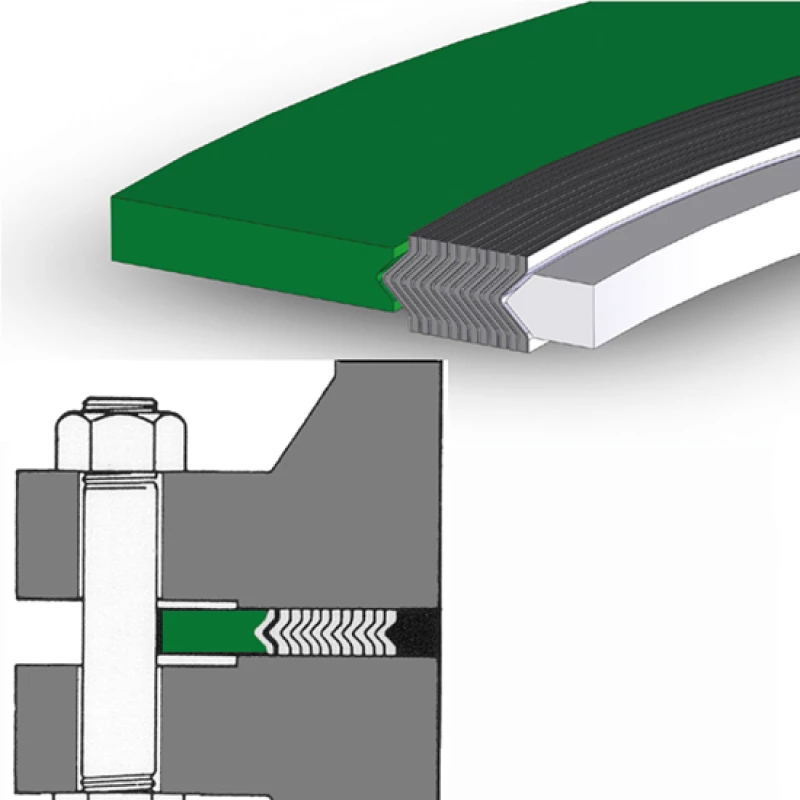

Buitenring met element en binnenring 316L, DIN standaard

Geschikt voor: water, stoom, olie en vele chemicaliën

  • Deze pakking geeft tussen "raised face" DIN flenzen een uitblaasveilige hoge druk afdichting.
Specificaties
Grafiet gevulde Klinger Maxiflex DIN  |  CRIR
Grafiet gevulde Klinger Maxiflex DIN  |  CRIR

Selecteer een uitvoering:

Selecteer een uitvoering
Art.nr. DN Afmetingen (mm) Bestellen
7104010015 15 51 x  40 x  28 x  22
7104010020 20 61 x  47 x  33 x  27
7104010025 25 71 x  54 x  40 x  34
7104010032 32 82 x  65 x  49 x  43
7104010040 40 92 x  70 x  54 x  48
7104010050 50 107 x  84 x  66 x  57
7104010065 65 127 x 102 x  82 x  73
7104010080 80 142 x 115 x  95 x  86
Art.nr. DN Afmetingen (mm) Bestellen
7102010100 100 162 x 140 x 120 x 108
7102010125 125 192 x 168 x 146 x 134
7102010150 150 217 x 196 x 174 x 162
7102010200 200 272 x 251 x 225 x 213
Art.nr. DN Afmetingen (mm) Bestellen
7101010250 250 327 x 307 x 286 x 267
7101010300 300 377 x 358 x 337 x 318
7101010350 350 437 x 405 x 382 x 363
7101010400 400 488 x 458 x 433 x 414
7101010500 500 593 x 566 x 530 x 518
7101010600 600 695 x 666 x 637 x 618
Art.nr. DN Afmetingen (mm) Bestellen
7103010250 250 328 x 307 x 286 x 267
7103010300 300 383 x 358 x 337 x 318
Art.nr. DN Afmetingen (mm) Bestellen
7106010100 100 167 x 140 x 120 x 108
7106010125 125 193 x 168 x 146 x 134
7106010150 150 223 x 196 x 174 x 162
Art.nr. DN Afmetingen (mm) Bestellen
7105010300 300 400 x 358 x 337 x 318
7105010500 500 624 x 566 x 530 x 518
7105010600 600 731 x 666 x 637 x 618
Art.nr. DN Afmetingen (mm) Bestellen
7107010200 200 290 x 251 x 225 x 213
7107010300 300 417 x 358 x 337 x 318
7107010400 400 546 x 458 x 433 x 414
7107010500 500 628 x 566 x 530 x 518
7107010600 600 747 x 666 x 637 x 618
Art.nr. DN Afmetingen (mm) Bestellen
7108010050 50  112 x  84 x  66 x  57
7108010065 65  137 x 104 x  82 x  73
7108010080 80  147 x 119 x  95 x  86
7108010100 100 173 x 144 x 120 x 108
7108010150 150 247 x 200 x 174 x 162
7108010200 200 309 x 257 x 225 x 213
7108010250 250 364 x 315 x 286 x 267
7108010300 300 424 x 366 x 337 x 318
7108010400 400 543 x 466 x 433 x 414
Art.nr. DN Afmetingen (mm) Bestellen
7109010010 10 56 x  36 x  24 x  18
7109010015 15 61 x  40 x  28 x  22
7109010020 20 74 x  47 x  33 x  27
7109010025 25 82 x  54 x  40 x  34
7109010032 32 90 x  65 x  49 x  43
7109010040 40 102x  70 x  54 x  48
Art.nr. DN Afmetingen (mm) Bestellen
7110010250 250 391 x 315 x 286 x 267
7110010350 350 512 x 413 x 382 x 363
Art.nr. DN Afmetingen (mm) Bestellen
7111010050 50  118 x  84 x  66 x  57
7111010065 65  143 x 104 x  82 x  73
7111010100 100 180 x 144 x 120 x 108
7111010150 150 257 x 200 x 174 x 162
7111010200 200 324 x 257 x 225 x 213

Ook leverbaar

  • andere materialen, niet-standaard afmetingen en/of losse elementen uit eigen fabriek

Specificaties

Type CRIR
Materiaal Grafiet/316L : element
RVS 316L : buitenring
RVS 316L : binnenring
Max. temperatuur 450º-600ºC*
Max. druk 250 bar
Uitvoering voor flenzen volgens DIN
*afhankelijk van specifieke toepassing.
DIN afmetingen geschikt voor flenzen volgens EN1092
ANSI afmetingen geschikt voor flenzen volgens B16.5 (≤ 24") of B16.47A of B (>24")
