VSP afdichtingen  -  PITA® DNA™

VSP afdichtingen  |  PITA® DNA™

VSP afdichtingen  |  PITA® DNA™
VSP afdichtingen  |  PITA® DNA™
VSP afdichtingen  |  PITA® DNA™

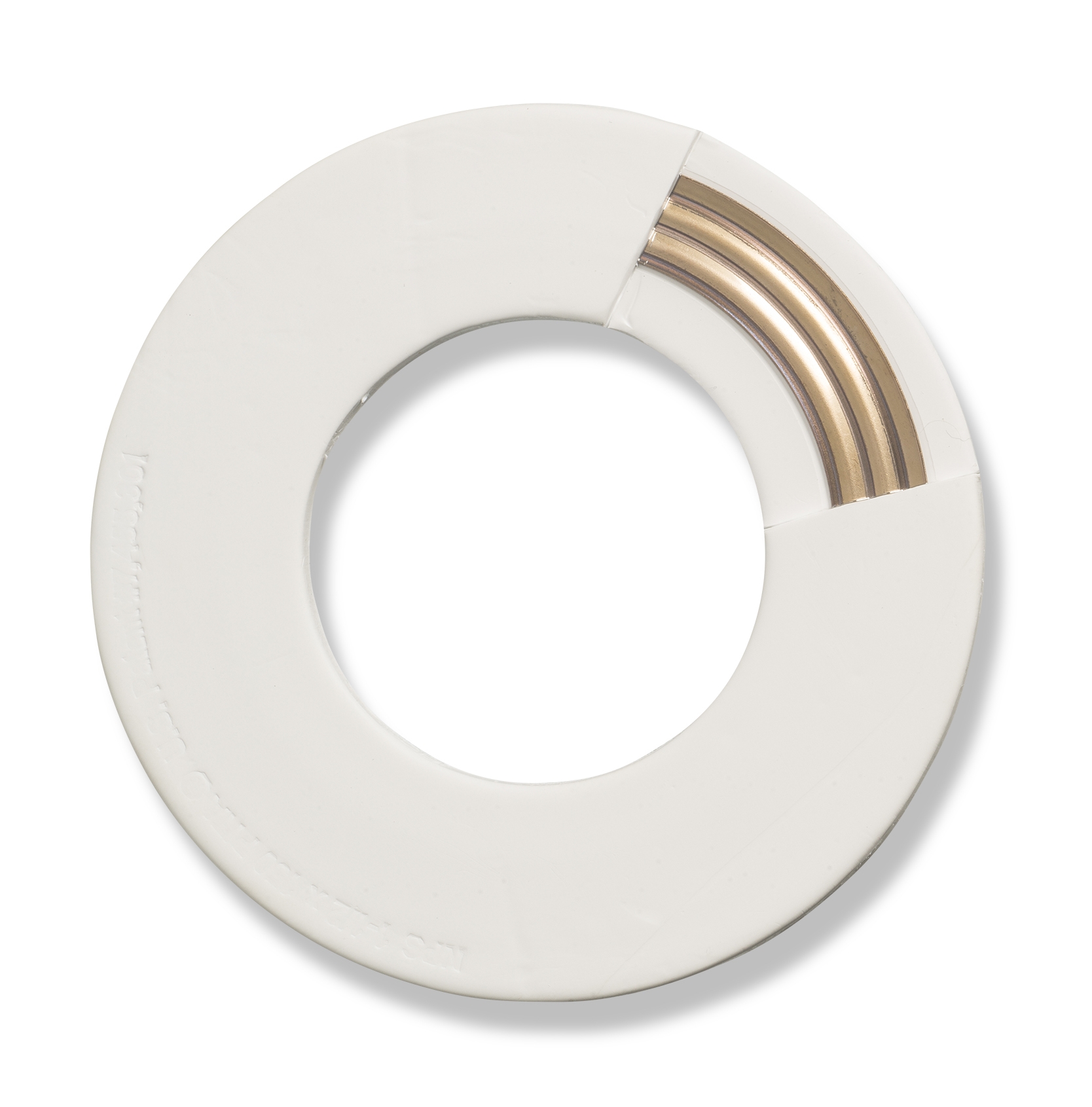

ePTFE met geïntegreerde gegolfde inlage

Geschikt voor: Portable Tank Containers en flensverbindingen, waar slechts lage boutkrachten beschikbaar zijn.

  • Chemische bestendigheid van ePTFE.
  • Kruip en vloeivast.
  • Hoge lekdichtheid bij lage boutkrachten.
  • Hoge flexibiliteit door speciale inlage.
  • Verbindingen met een hoge dichtheid zorgen voor een lek vrije betrouwbaarheid op de lange termijn.
  • Besparing op kosten voor Retorque - PITA® afdichting is "Torque-Holding".
  • Natrekken is niet noodzakelijk tijdens transport.
Specificaties
Downloads
VSP afdichtingen  |  PITA® DNA™
VSP afdichtingen  |  PITA® DNA™
VSP afdichtingen  |  PITA® DNA™

Downloads

Video VSP Afdichtingen | PITA® DNA™

Selecteer een uitvoering:

Selecteer een uitvoering
Art.nr. Omschrijving Toepassing Liquid Tank Toepassing Gas Tank Bestellen
17200029008231 VSP PITA® #8231 Liquid Line
17200029008381 VSP PITA® #8381 Bottom Outlet Valve
17200029008392 VSP PITA® #8392 Top Discharge Valve / Dip Tube
17200029008395 VSP PITA® #8395 Top Discharge Valve / Dip Tube
17200029008405 VSP PITA® #8405 Top Discharge Valve / Dip Tube
17200029008601 VSP PITA® #8601 Safety Relief Valve
17200029008602 VSP PITA® #8602 Safety Relief Valve
17200029008235 VSP PITA® #8235
17200029008246 VSP PITA® #8246
17200029008362 VSP PITA® #8362
17200029008500 VSP PITA® #8500
17200029008510 VSP PITA® #8510
17200029008513 VSP PITA® #8513
Art.nr. Omschrijving Toepassing Liquid Tank Toepassing Gas Tank Bestellen

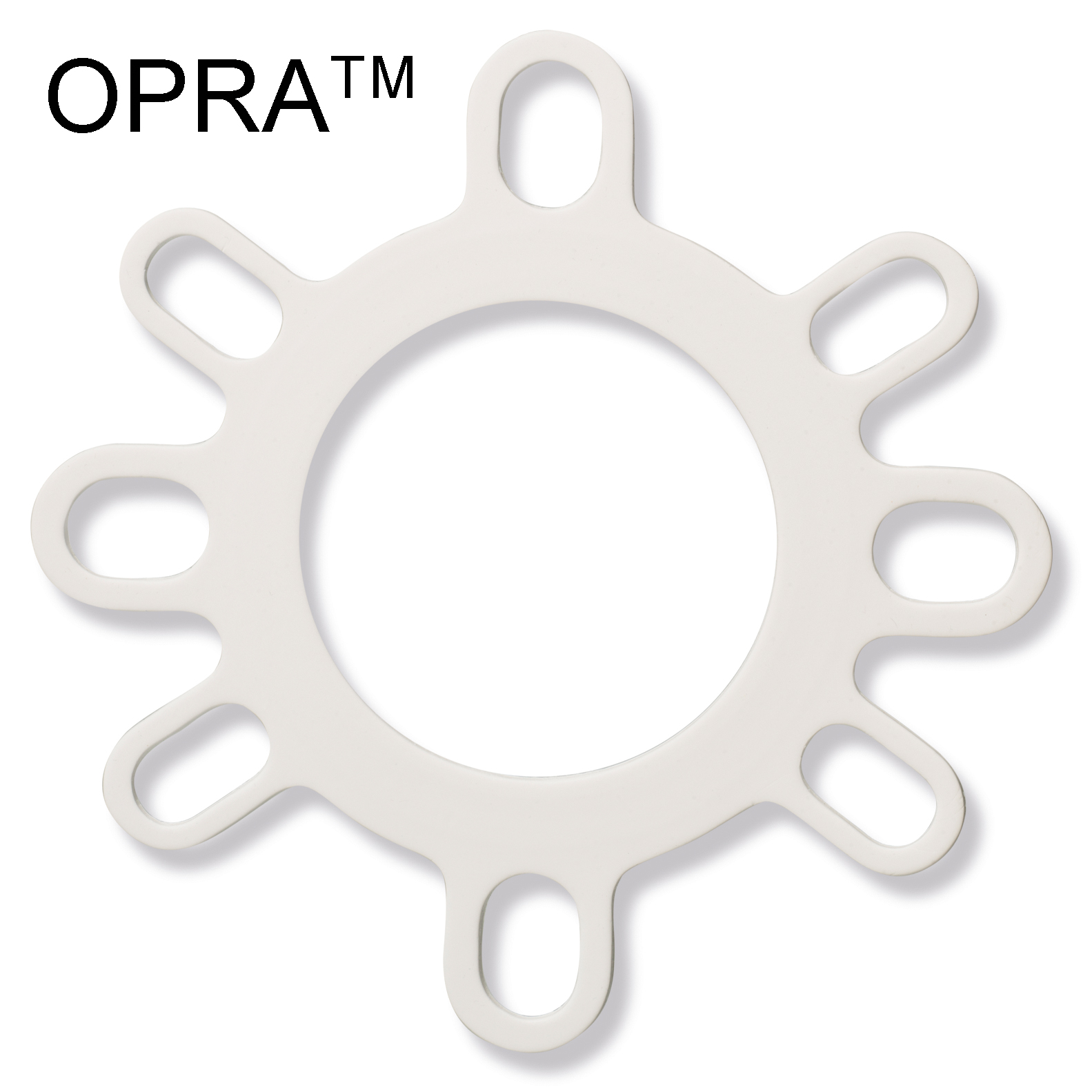

17200029008136 VSP PITA® DNATM OPRATM #8136 Tank Pad / Provisionals
17200029008241 VSP PITA® DNATM OPRATM #8241 Tank Pad / Provisionals
Airline Valve 		Liquid Line
Vapor Line
17200029008383 VSP PITA® DNATM OPRATMA #8383 Bottom Outlet Valve
Top Discharge Valve / Dip Tube
Tank Pad / Provisionals
17200029008391 VSP PITA® OPRATM #8391 Tank Pad / Provisionals
Safety Relief Valve
17200029008514 VSP PITA® OPRATM #8514 Bottom Outlet Valve
17200029008425 VSP PITA® OPRATM #8425 Top Discharge Valve / Dip Tube
17200036008305 VSP OPRATM #8305 Safety Relief Valve
Art.nr. Omschrijving Toepassing Liquid Tank Toepassing Gas Tank Bestellen
17200037009004 VSP CARGOTIGHT® #9004
17200005009044 VSP CYCLETIGHT® TYPE 6 #9044 Manway Manway
17200005009058 VSP CYCLETIGHT® TYPE 6 #9058 Manway Manway
17200005009259 VSP CYCLETIGHT® TYPE 6 #9259 Manway Manway
17200005009262 VSP CYCLETIGHT® TYPE 6 #9262 Manway Manway
17200005009263 VSP CYCLETIGHT® TYPE 6 #9263 Manway Manway
17200005009270 VSP CYCLETIGHT® TYPE 6 #9270 Manway Manway
17200005009273 VSP CYCLETIGHT® TYPE 6 #9273 Manway Manway
17200037009008 VSP CARGOTIGHT® #9008 Manway
17200005009240 VSP CYCLETIGHT® TYPE 6 #9240
Art.nr. Omschrijving Toepassing Liquid Tank Toepassing Gas Tank Bestellen
17200001008052 VIRGIN PTFE #8052 Vapor Line
17200001008162 VIRGIN PTFE #8162 Liquid Line
17200001008275 VIRGIN PTFE #8275 Safety Relief Valve
Art.nr. Omschrijving Componenten Bestellen
17200000000001 VSP GASKET SET 1x VIRGIN PTFE #8052
1x VIRGIN PTFE #8162
2x PITA® #8231
2x PITA® #8241
1x PITA® #8601
17200000000002 VSP GASKET KIT 9258 2x GXOP@CTO316125030A VSP#8383
6x GXOP20CTP316125015A VSP#8136
3x GXOP20CTP316125020A VSP#8241
1x GWINESLUB1250540005 VSP#8501
1x GWTCT60SQS3161252030001 VSP#9258

Specificaties

Type PITA® DNA™
Materiaal ePTFE met geïntegreerde gegolfde inlage
Inlage RVS 1.4401
Temperatuur Min. -200°C - Max. 315°C
Druk Vol vacuüm tot maximale druk volgens flensnorm
Standaard dikte 3,2 mm (1/8")
ASME Pakking factoren
m = 2,5
y = 1200 psi (8,2 MPa)
PVRC Pakking factoren (ROTTdata)
G(b) = 263 psi (1,8 MPa)
a = 0,299
G(s) = 2,93 E-10 psi
