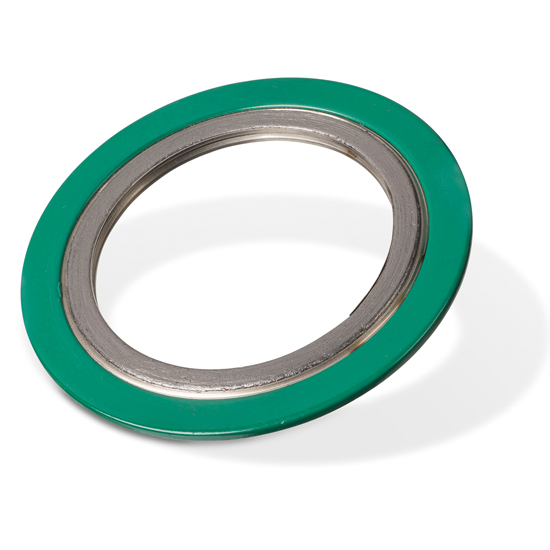

Grafiet gevulde KLINGER Maxiflex ANSI  -  CR

Grafiet gevulde KLINGER Maxiflex ANSI  |  CR

Grafiet gevulde KLINGER Maxiflex ANSI  |  CR
Grafiet gevulde KLINGER Maxiflex ANSI  |  CR

Buitenring en element 316L, ANSI standaard

Geschikt voor: water, stoom, olie en vele chemicaliën

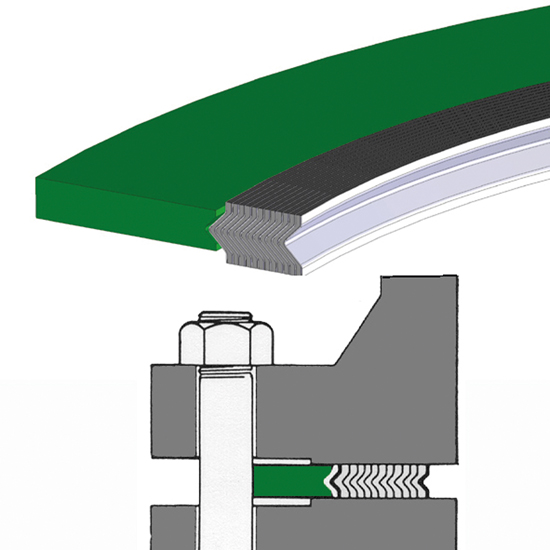

  • Deze pakking geeft tussen "raised face" ANSI flenzen een uitblaasveilige hoge druk afdichting.
Specificaties
Grafiet gevulde KLINGER Maxiflex ANSI  |  CR
Grafiet gevulde KLINGER Maxiflex ANSI  |  CR

Selecteer een uitvoering:

Selecteer een uitvoering
Art.nr. Maat Afmetingen (mm) Bestellen
7001020013 1/2" 47,8 x  31,8 x  19,1
7001020019 3/4" 57,2 x  39,6 x  25,4
7001020025 1   " 66,8 x  47,8 x  31,8
7001020032 1.1/4" 76,2 x  60,5 x  47,8
7001020038 1.1/2" 85,9 x  69,9 x  54,1
7001020050 2   " 105,0 x  85,9 x  69,9
7001020065 2.1/2" 124,0 x  98,6 x  82,6
7001020075 3   " 137,0 x 121,0 x 102,0
7001020100 4   " 175,0 x 149,0 x 127,0
7001020150 6   " 222,0 x 210,0 x 183,0
7001020200 8   " 279,0 x 264,0 x 233,0
7001020250 10   " 340,0 x 317,0 x 287,0
7001020300 12   " 410,0 x 375,0 x 340,0
7001020350 14   " 451,0 x 406,0 x 372,0
7001020400 16   " 514,0 x 463,0 x 422,0
7001020450 18   " 549,0 x 527,0 x 475,0
7001020500 20   " 606,0 x 578,0 x 525,0
7001020600 24   " 717,0 x 686,0 x 628,0
Art.nr. Maat Afmetingen (mm) Bestellen
7003020013 1/2" 54,1 x  31,8 x  19,1
7003020019 3/4" 66,8 x  39,6 x  25,4
7003020025 1   " 73,2 x  47,8 x  31,8
7003020032 1.1/4" 82,6 x  60,5 x  47,8
7003020038 1.1/2" 95,3 x  69,9 x  54,1
7003020050 2   " 111,0 x  85,9 x  69,9
7003020065 2.1/2" 130,0 x  98,6 x  82,6
7003020075 3   " 149,0 x 121,0 x 102,0
Art.nr. Maat Afmetingen (mm) Bestellen
7002020100 4   " 181,0 x 149,0 x 127,0
7002020150 6   " 251,0 x 210,0 x 183,0
7002020200 8   " 308,0 x 264,0 x 233,0
7002020250 10   " 362,0 x 317,0 x 287,0
7002020300 12   " 422,0 x 375,0 x 340,0
7002020350 14   " 486,0 x 406,0 x 372,0
7002020400 16   " 540,0 x 463,0 x 422,0
7002020450 18   " 597,0 x 527,0 x 475,0
7002020500 20   " 654,0 x 578,0 x 525,0
7002020600 24   " 774,0 x 686,0 x 628,0
Art.nr. Maat Afmetingen (mm) Bestellen
7004020100 4   " 194,0 x 149,0 x 121,0
7004020150 6   " 266,0 x 210,0 x 175,0
7004020200 8   " 321,0 x 264,0 x 226,0
7004020250 10   " 400,0 x 317,0 x 274,0
7004020300 12   " 457,0 x 375,0 x 327,0
7004020350 14   " 492,0 x 406,0 x 362,0
7004020400 16   " 565,0 x 463,0 x 413,0
7004020500 20   " 683,0 x 578,0 x 521,0

Ook leverbaar

  • andere materialen, niet-standaard afmetingen en/of losse elementen uit eigen fabriek

Specificaties

Type CR
Materiaal Grafiet/316L : element
RVS 316L : buitenring
Max. temperatuur 450º-600ºC*
Max. druk 100 bar
Uitvoering voor flenzen B 16.5
*afhankelijk van specifieke toepassing.
DIN afmetingen geschikt voor flenzen volgens EN1092
ANSI afmetingen geschikt voor flenzen volgens B16.5 (≤ 24") of B16.47A of B (>24")
Contact

Voor meer informatie over onze Maxiflex spiraalgewonden pakkingen kunt u contact opnemen met:
