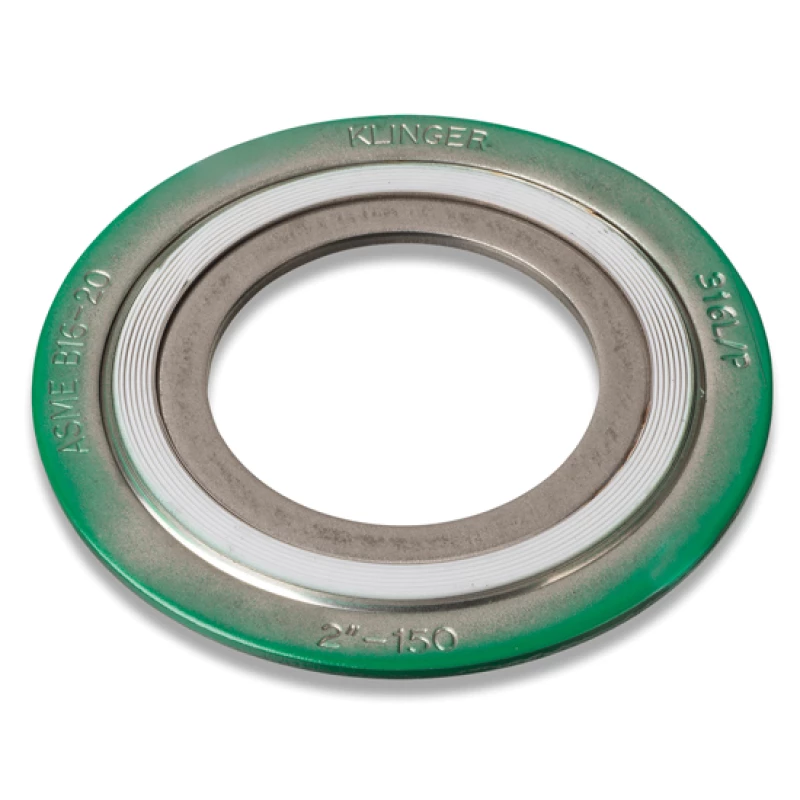

PTFE-gevulde Klinger Maxiflex ANSI  -  CRIR

PTFE-gevulde Klinger Maxiflex ANSI  |  CRIR

Buitenring met element en binnenring 316L, ANSI standaard

Geschikt voor: chemicaliën, waarbij grafiet niet kan worden toegepast

  • Deze pakking geeft tussen "raised face" ANSI flenzen een uitblaasveilige hoge druk afdichting.
Specificaties
PTFE-gevulde Klinger Maxiflex ANSI  |  CRIR

Selecteer een uitvoering:

Selecteer een uitvoering
Art.nr. Maat Afmetingen (mm) Bestellen
7001130013 1/2" 47,8 x  31,8 x  19,1 x  14,3
7001130019 3/4" 57,2 x  39,6 x  25,4 x  20,7
7001130025 1   " 66,8 x  47,8 x  31,8 x  27,0
7001130032 1.1/4" 76,2 x  60,5 x  47,8 x  38,1
7001130038 1.1/2" 85,9 x  69,9 x  54,1 x  44,5
7001130050 2   " 105,0 x  85,9 x  69,9 x  55,6
7001130065 2.1/2" 124,0 x  98,6 x  82,6 x  66,7
7001130075 3   " 137,0 x 121,0 x 102,0 x  81,0
7001130100 4   " 175,0 x 149,0 x 127,0 x 106,0
7001130150 6   " 222,0 x 210,0 x 183,0 x 157,0
7001130200 8   " 279,0 x 264,0 x 233,0 x 216,0
7001130250 10   " 340,0 x 317,0 x 287,0 x 268,0
7001130300 12   " 410,0 x 375,0 x 340,0 x 317,0
7001130350 14   " 451,0 x 406,0 x 372,0 x 350,0
7001130400 16   " 514,0 x 463,0 x 422,0 x 400,0
7001130450 18   " 549,0 x 527,0 x 475,0 x 449,0
7001130500 20   " 606,0 x 578,0 x 525,0 x 500,0
7001130600 24   " 717,0 x 686,0 x 628,0 x 603,0
7001130125 5   " 197,0 x 178,0 x 156,0 x 132,0
Art.nr. Maat Afmetingen (mm) Bestellen
7003130013 1/2" 54,1 x  31,8 x  19,1 x  14,3
7003130019 3/4" 66,8 x  39,6 x  25,4 x  20,7
7003130025 1   " 73,2 x  47,8 x  31,8 x  27,0
7003130032 1.1/4" 82,6 x  60,5 x  47,8 x  38,1
7003130038 1.1/2" 95,3 x  69,9 x  54,1 x  44,5
7003130050 2   " 111,0 x  85,9 x  69,9 x  55,6
7003130065 2.1/2" 130,0 x  98,6 x  82,6 x  66,7
7003130075 3   " 149,0 x 121,0 x 102,0 x  81,0
Art.nr. Maat Afmetingen (mm) Bestellen
zie 600# 1/2" t/m 3"
7002130100 4   " 181,0 x 149,0 x 127,0 x 106,0
7002130150 6   " 251,0 x 210,0 x 183,0 x 157,0
7002130200 8   " 308,0 x 264,0 x 233,0 x 216,0
7002130250 10   " 362,0 x 317,0 x 287,0 x 268,0
7002130300 12   " 422,0 x 375,0 x 340,0 x 317,0
7002130350 14   " 486,0 x 406,0 x 372,0 x 350,0
7002130400 16   " 540,0 x 463,0 x 422,0 x 400,0
7002130450 18   " 597,0 x 527,0 x 475,0 x 449,0
7002130500 20   " 654,0 x 578,0 x 525,0 x 500,0
7002130600 24   " 774,0 x 686,0 x 628,0 x 603,0
Art.nr. Maat Afmetingen (mm) Bestellen
7004130100 4   " 194,0 x 149,0 x 121,0 x 106,0
7004130150 6   " 266,0 x 210,0 x 175,0 x 157,0
7004130200 8   " 321,0 x 264,0 x 226,0 x 210,0
7004130250 10   " 400,0 x 317,0 x 274,0 x 260,0
7004130300 12   " 457,0 x 375,0 x 327,0 x 317,0
7004130350 14   " 492,0 x 406,0 x 362,0 x 350,0
7004130400 16   " 565,0 x 463,0 x 413,0 x 400,0
7004130500 20   " 683,0 x 578,0 x 521,0 x 500,0
Art.nr. Maat Afmetingen (mm) Bestellen
7005130013 1/2" 63,5 x  31,8 x  19,1 x  14,3
7005130019 3/4" 69,9 x  39,6 x  25,4 x  20,7
7005130025 1   " 79,5 x  47,8 x  31,8 x  27,0
7005130038 1.1/2" 98,6 x  69,9 x  47,8 x  41,3
7005130050 2   " 143,0 x  85,9 x  58,7 x  52,4
Art.nr. Maat Afmetingen (mm) Bestellen
zie 900/1500# 1/2" t/m 2 1/2"
7006130075 3   " 168,0 x 121,0 x  95,3 x  81,0
7006130100 4   " 206,0 x 149,0 x 121,0 x 106,0
7006130150 6   " 289,0 x 210,0 x 175,0 x 157,0
7006130200 8   " 359,0 x 257,0 x 222,0 x 196,9

Ook leverbaar

  • andere materialen, niet-standaard afmetingen en/of losse elementen uit eigen fabriek

Specificaties

Type CRIR
Materiaal PTFE /316L : element
RVS 316L : buitenring
RVS 316L : binnenring
Max. temperatuur 250º
Max. druk 100 bar
Uitvoering voor flenzen B 16.5
DIN afmetingen geschikt voor flenzen volgens EN1092
ANSI afmetingen geschikt voor flenzen volgens B16.5 (≤ 24") of B16.47A of B (>24")
