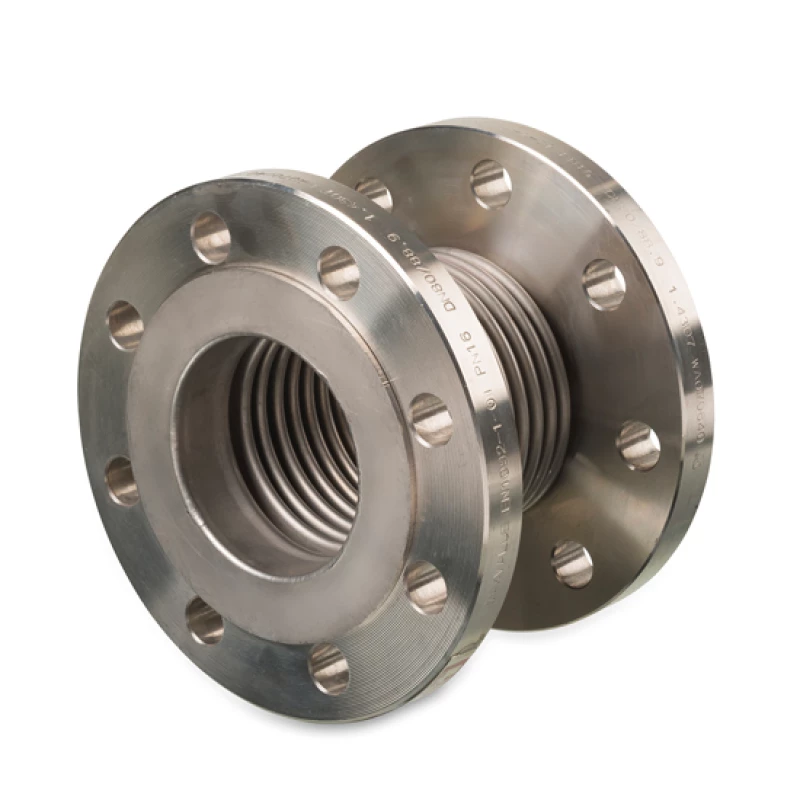

RVS compensator met binnenbus  -  AFL 16

RVS compensator met binnenbus  |  AFL 16

Flensaansluiting PN 16

Geschikt voor: diverse gassen en vloeistoffen

Specificaties
RVS compensator met binnenbus  |  AFL 16
Art.nr. DN Lengte (mm) Flensdiameter (mm) Steekcirkel Axiaal +/- (mm) Lateraal +/- (mm) Angulair (º) Bestellen
3610300100441441 15 100 95 65 x  4 x 14 12,5 5 16
3610500100442442 20 100 105 75 x  4 x 14 12,5 5 16
3610600105443443 25 105 115 85 x  4 x 14 15,0 6 16
3610700120444444 32 120 140 100 x  4 x 18 15,0 6 18
3610800125445445 40 125 150 110 x  4 x 18 15,0 6 18
3610900200446446 50 200 165 125 x  4 x 18 30,0 12 13
3611000200447447 65 200 185 145 x  4 x 18 30,0 12 13
3611100200462462 80 200 200 160 x  4 x 18 30,0 12 13
3611200200463463 100 200 220 180 x  8 x 18 30,0 12 13
3611300310464464 125 310 250 210 x  8 x 18 50,0 20 15
3611400310465465 150 310 285 240 x  8 x 23 50,0 20 15
3611500350466466 200 350 340 295 x 12 x 23 45,0 14 15
3611600350467467 250 350 405 355 x 12 x 27 45,0 14 15

Ook leverbaar

  • zonder binnenbus
  • afwijkende materialen en bouwlengtes

Specificaties

Type AFL 16
Materiaal RVS 321
Binnenbus RVS 321
Flenzen Staal
Werkdruk Max.16 bar
