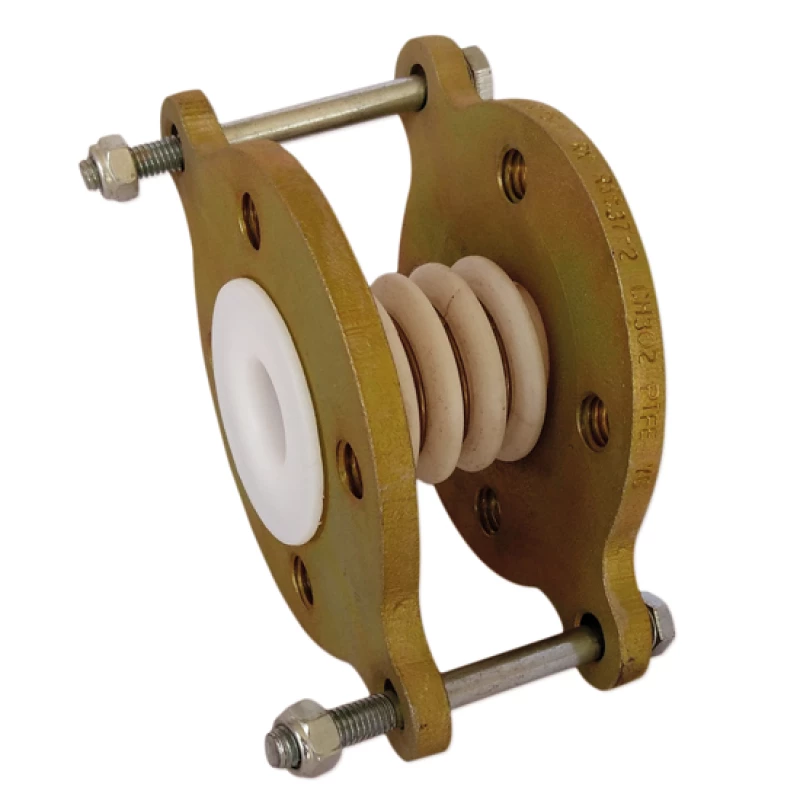

PTFE compensator  -  5 golven

PTFE compensator  |  5 golven

PTFE compensator  |  5 golven
PTFE compensator  |  5 golven
PTFE compensator  |  5 golven

Flensaansluiting ANSI B16.5 klasse 150 LBS

Geschikt voor: daar waar de chemische eigenschappen van andere materialen niet meer voldoen. Ze vinden toepassing in de (petro)chemische industrie voor het opnemen van uitzettingen en/of trillingen en als flexibele verbinding in PTFE en glasgevoerde leidingsystemen.

  • Bestand tegen chemicaliën met uitzondering van fluorverbindingen halogenen en vloeibare alkalimetalen.

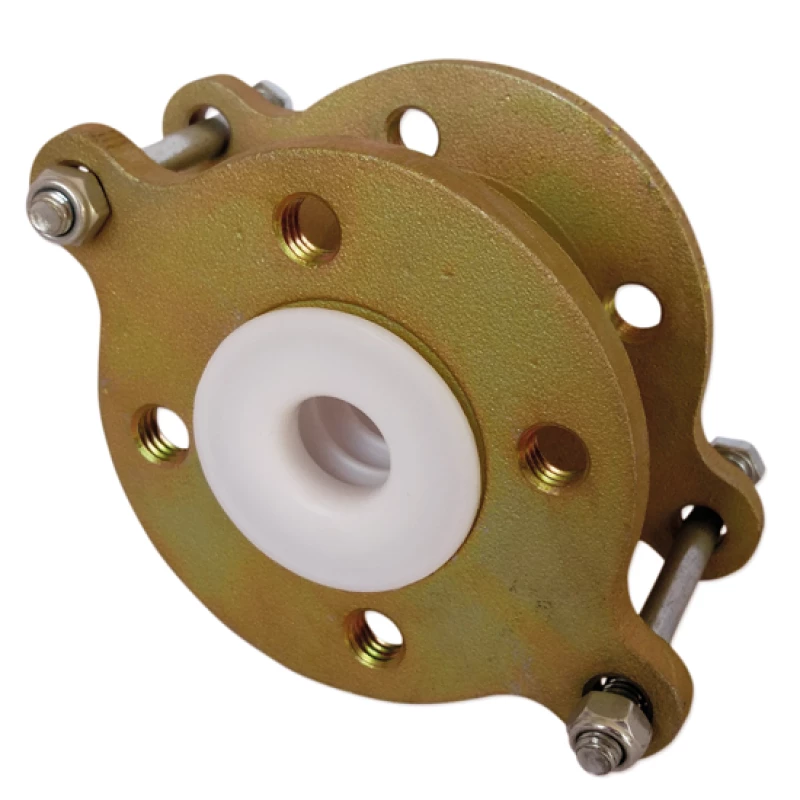

  • Het PTFE is bij de flenzen omgekraagd waardoor de metalen flenzen niet met het medium in aanraking komen.
  • Met een metalen buitenmantel ook geschikt voor hoge drukken bij hoge temperaturen.
  • Ongevoelig voor veel bewegingen, materiaal raakt niet snel vermoeid.
  • Standaard uitgevoerd met trekstangen.
  • Bij standaardcompensatoren met 2, 3, of 5 golven neemt bij temperatuurstijging de drukbestendigheid snel af. Zie de tabellen bij de diverse typen in uitgebreide pagina.
Specificaties
PTFE compensator  |  5 golven
PTFE compensator  |  5 golven
PTFE compensator  |  5 golven

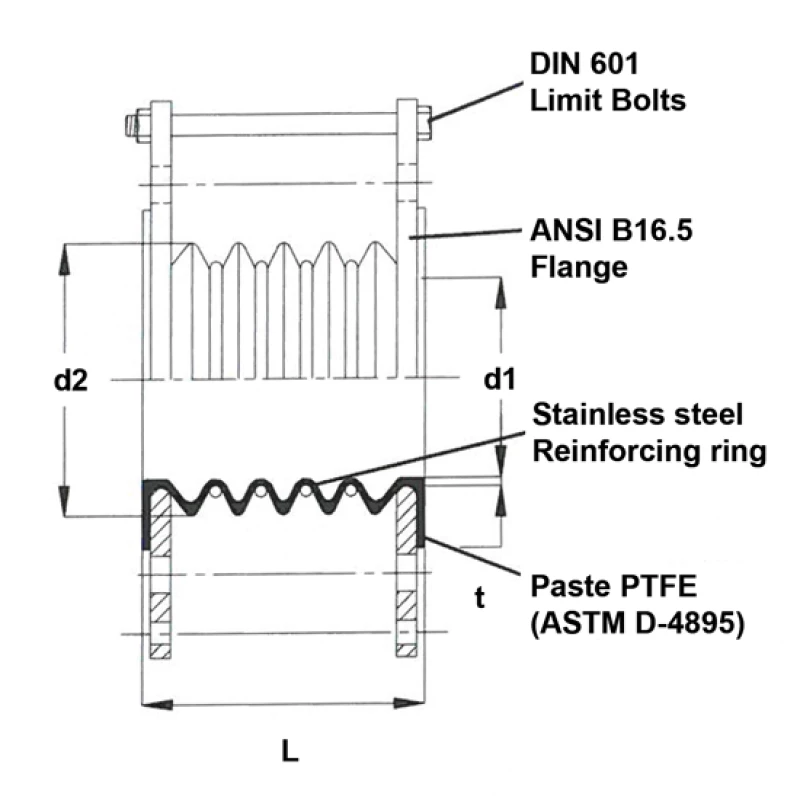

Maten (mm)
Art.nr. DN Lengte (mm) Axiaal +/- (mm) Lateraal +/- (mm) t +/- 10% d1 +/- 10% d2 +/- 10% Bestellen
40660202016 15 55 8 5 2 12 25
40660202021 20 55 8 5 2 18 34
40660202026 25 68 8 12 3 24 43
40660202041 40 80 13 12 3 57 57
40660202051 50 88 19 12 3 50 75
40660202066 65 117 25 13 3 60 91
40660202081 80 117 25 16 3,5 76 104
40660202101 100 139 25 16 4 100 134
40660202126 125 167 32 16 4,25 122 163
40660202151 150 153 32 16 4,5 150 188
40660202201 200 207 32 16 5,25 204 250
40660202251 250 300 32 16 5,25 255 325
40660202301 300 288 35 18 5,5 280 345

Ook leverbaar

  • flensaansluiting in RVS
  • afwijkende flensafmetingen
  • afwijkende bouwlengtes

Specificaties

Type 5 golven
Materiaal PTFE
Steunring RVS 304
Flenzen ANSI B16.5 klasse 150LBS Staal gegalvaniseerd met geïntegreerde bewegingsbegrenzers
Druk Max 7 bar bij +20ºC
Temperatuur Van -30ºC tot +230ºC
