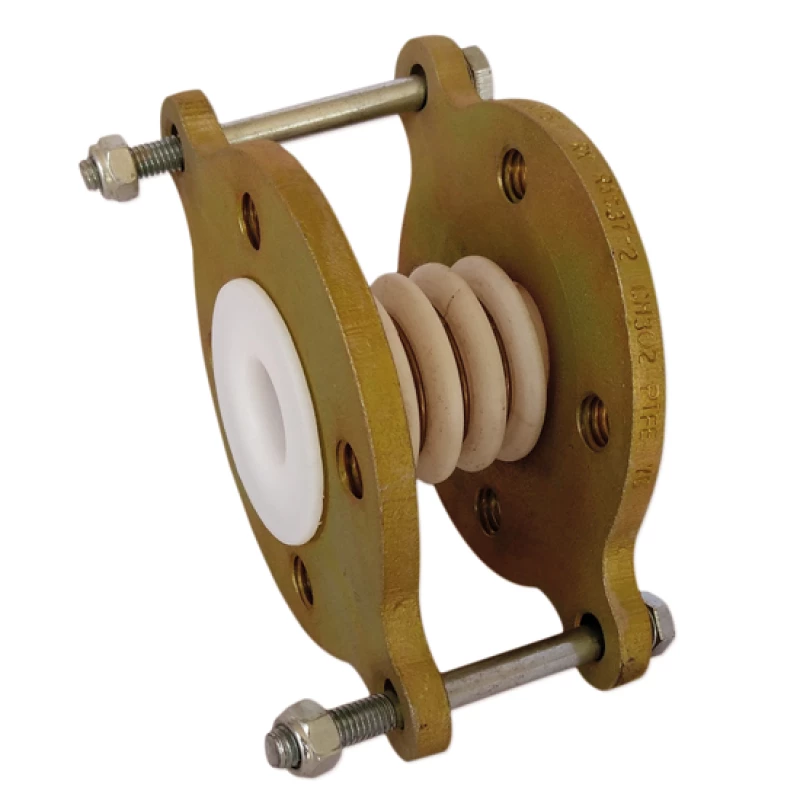

PTFE compensator  -  5 golven

PTFE compensator  |  5 golven

PTFE compensator  |  5 golven
PTFE compensator  |  5 golven
PTFE compensator  |  5 golven

Flensaansluiting DIN

Geschikt voor: daar waar de chemische eigenschappen van andere materialen niet meer voldoen. Ze vinden toepassing in de (petro)chemische industrie voor het opnemen van uitzettingen en/of trillingen en als flexibele verbinding in PTFE en glasgevoerde leidingsystemen.

  • Bestand tegen chemicaliën met uitzondering van fluorverbindingen halogenen en vloeibare alkalimetalen.
  • Het PTFE is bij de flenzen omgekraagd waardoor de metalen flenzen niet met het medium in aanraking komen.
  • Met een metalen buitenmantel ook geschikt voor hoge drukken bij hoge temperaturen.
  • Ongevoelig voor veel bewegingen, materiaal raakt niet snel vermoeid.
  • Standaard uitgevoerd met trekstangen.
  • Bij standaardcompensatoren met 2, 3, of 5 golven neemt bij temperatuurstijging de drukbestendigheid snel af. Zie de tabellen bij de diverse typen in uitgebreide pagina.
Specificaties
PTFE compensator  |  5 golven
PTFE compensator  |  5 golven
PTFE compensator  |  5 golven

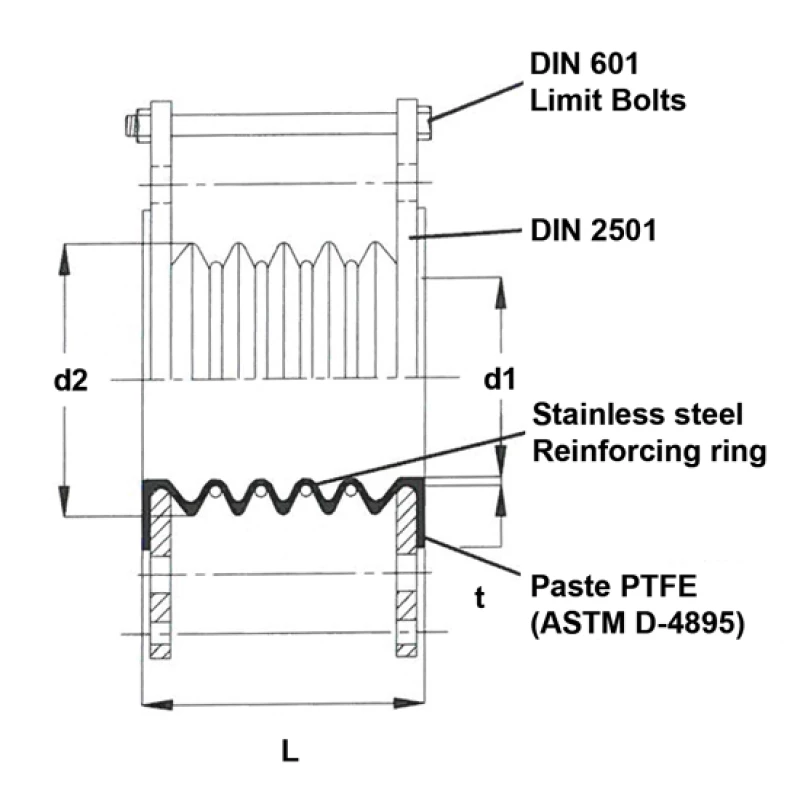

Maten (mm)
Art.nr. DN Lengte (mm) Axiaal +/- (mm) Lateraal +/- (mm) t +/- 10% d1 +/- 10% d2 +/- 10% Bestellen
40660202015 15 55 8 5 2 12 25
40660202020 20 55 8 5 2 18 34
40660202025 25 68 8 12 3 24 43
40660202040 40 80 13 12 3 57 57
40660202050 50 88 19 12 3 50 75
40660202065 65 117 25 13 3 60 91
40660202080 80 117 25 16 3,5 76 104
40660202100 100 139 25 16 4 100 134
40660202125 125 167 32 16 4,25 122 163
40660202150 150 153 32 16 4,5 150 188
40660202200 200 207 32 16 5,25 204 250
40660202250 250 300 32 16 5,25 255 325
40660202300 300 288 35 18 5,5 280 345

Ook leverbaar

  • flensaansluiting in RVS
  • afwijkende flensafmetingen
  • afwijkende bouwlengtes

Specificaties

Type 5 golven
Materiaal PTFE
Steunring RVS 304
Flenzen DIN 2501, PN10 Staal gegalvaniseerd met geïntegreerde bewegingsbegrenzers
Druk Max 7 bar bij +20ºC
Temperatuur Van -30ºC tot +230ºC
