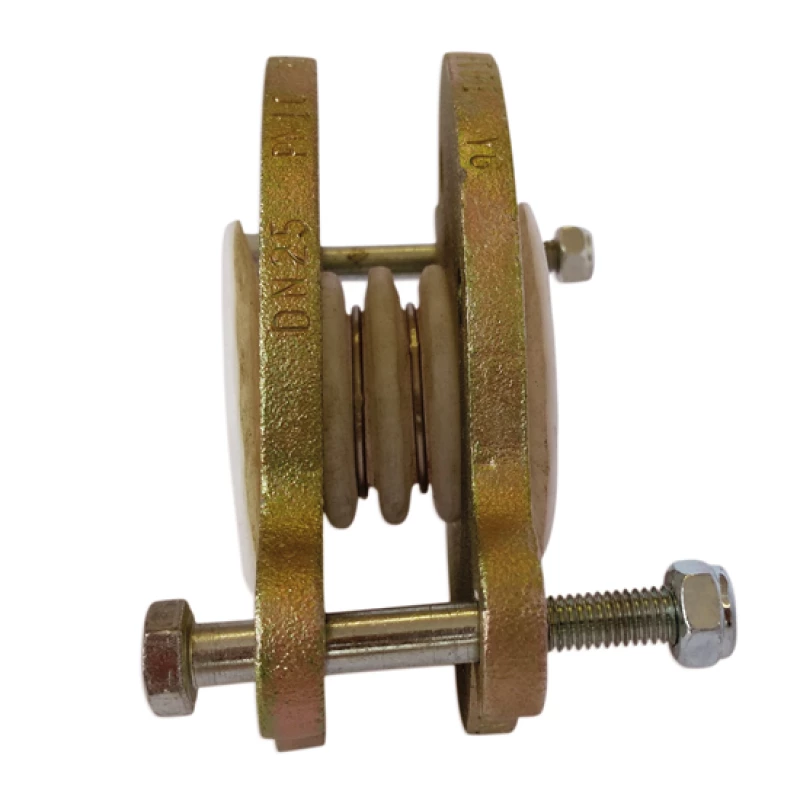

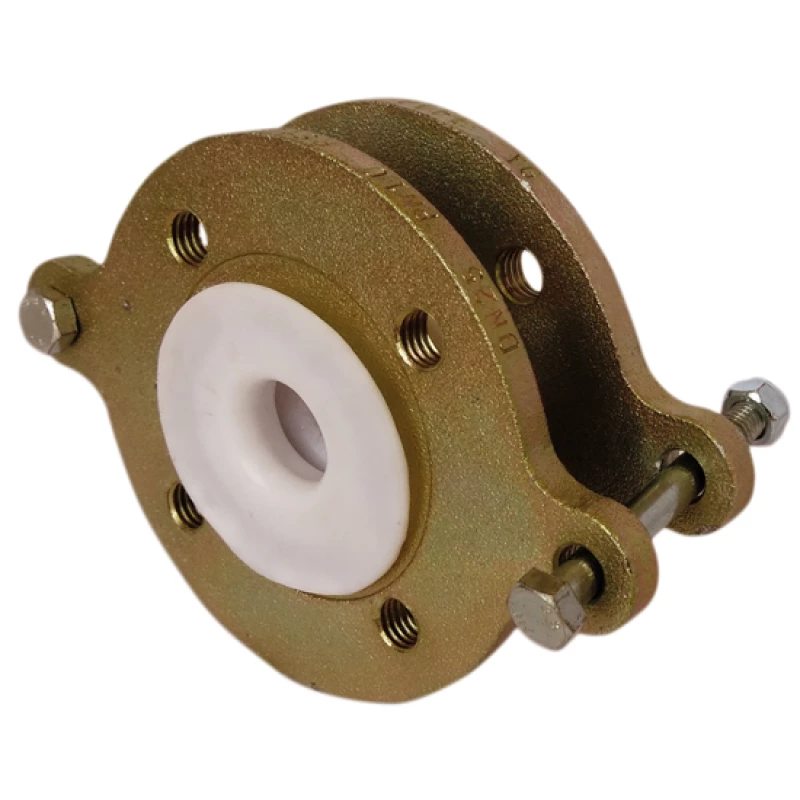

PTFE compensator  -  3 golven

PTFE compensator  |  3 golven

PTFE compensator  |  3 golven
PTFE compensator  |  3 golven
PTFE compensator  |  3 golven

Flensaansluiting DIN 2501

Geschikt voor: daar waar de chemische eigenschappen van andere materialen niet meer voldoen. Ze vinden toepassing in de (petro)chemische industrie voor het opnemen van uitzettingen en/of trillingen en als flexibele verbinding in PTFE en glasgevoerde leidingsystemen.

  • Bestand tegen chemichaliën met uitzondering van fluorverbindingen halogenen en vloeibare alkalimetalen.
  • Het PTFE is bij de flenzen omgekraagd waardoor de metalen flenzen niet met het medium in aanraking komen.
  • Met een metalen buitenmantel ook geschikt voor hoge drukken bij hoge temperaturen.
  • Ongevoelig voor veel bewegingen, materiaal raakt niet snel vermoeid.
  • Standaard uitgevoerd met trekstangen.
  • Bij standaardcompensatoren met 2, 3, of 5 golven neemt bij temperatuurstijging de drukbestendigheid snel af. Zie de tabellen bij de diverse typen in uitgebreide pagina.
Specificaties
PTFE compensator  |  3 golven
PTFE compensator  |  3 golven
PTFE compensator  |  3 golven

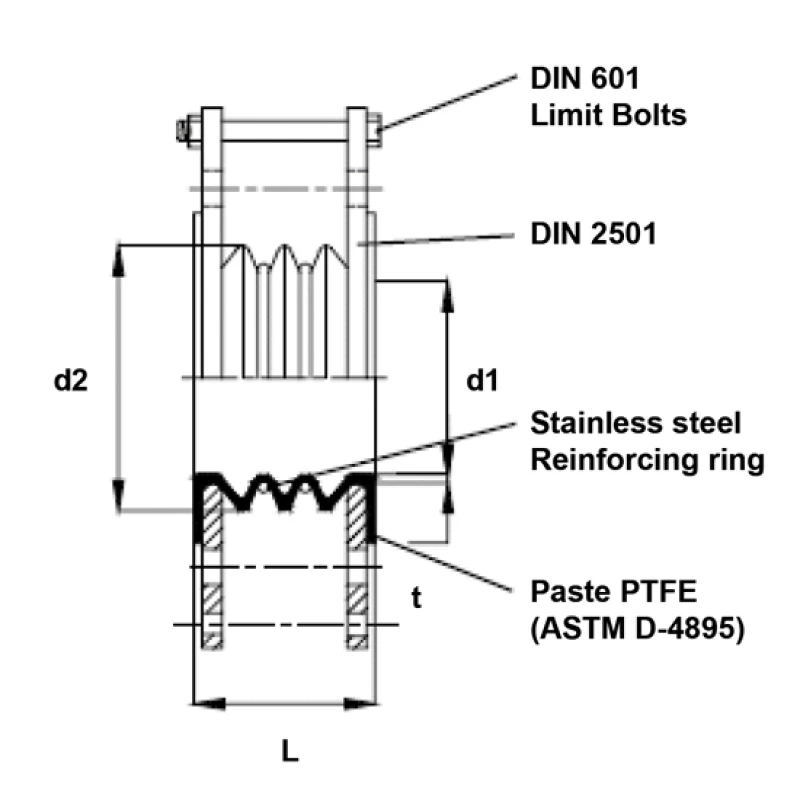

Maten (mm)
Art.nr. DN Lengte (mm) Axiaal +/- (mm) Lateraal +/- (mm) Vacuüm (104N/m2) t +/- 10% d1 +/- 10% D2 +/- 10% Bestellen
40650202015 15 37 6 4 0,1 2 12 25
40650202020 20 37 6 4 0,1 2 18 34
40650202025 25 46 13 6 0,1 3 24 43
40650202040 40 50 13 6 0,1 3 57 57
40650202050 50 56 15 9 0,1 3 50 75
40650202065 65 77 19 9 0,1 3 60 91
40650202080 80 77 25 13 0,1 3,5 76 104
40650202100 100 91 25 13 0,1 4 100 134
40650202125 125 111 25 14 0,1 4,25 122 163
40650202150 150 101 28 14 0,1 4,5 150 188
40650202200 200 137 28 14 0,1 5,25 204 250
40650202250 250 200 30 14 0,7 5,25 255 325
40650202300 300 196 30 15 1,5 5,5 280 345

Ook leverbaar

  • flensaansluiting in RVS
  • afwijkende flensafmetingen
  • afwijkende bouwlengtes

Specificaties

Type 3 golven
Materiaal PTFE
Steunring RVS 304
Flenzen DIN 2501, PN10 Staal gegalvaniseerd met geïntegreerde bewegingsbegrenzers
Druk t/m DN100 max 10 bar bij +20ºC
Druk DN125 en DN150 max 8 bar bij +20ºC
Druk t/m DN300 max 5 bar bij +20ºC
Temperatuur Van -30ºC tot +230ºC
