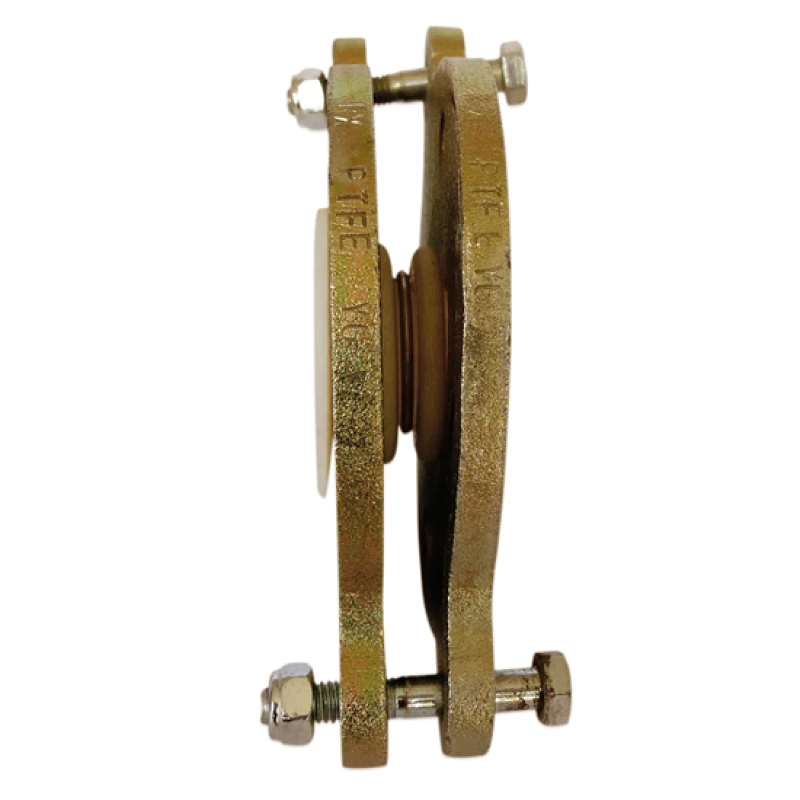

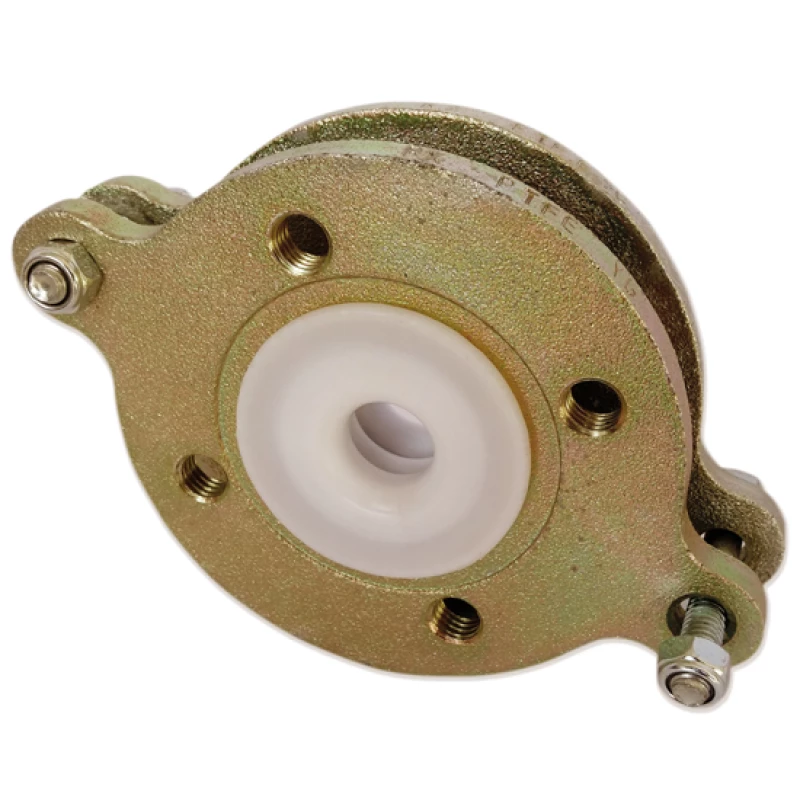

PTFE compensator | 2 golven
Flensaansluiting ANSI B16.5 klasse 150 LBS
Geschikt voor: daar waar de chemische eigenschappen van andere materialen niet meer voldoen. Ze vinden toepassing in de (petro)chemische industrie voor het opnemen van uitzettingen en/of trillingen en als flexibele verbinding in PTFE en glasgevoerde leidingsystemen.
- Bestand tegen chemicaliën met uitzondering van fluorverbindingen halogenen en vloeibare alkalimetalen.
- Het PTFE is bij de flenzen omgekraagd waardoor de metalen flenzen niet met het medium in aanraking komen.
- Met een metalen buitenmantel ook geschikt voor hoge drukken bij hoge temperaturen.
- Ongevoelig voor veel bewegingen, materiaal raakt niet snel vermoeid.
- Standaard uitgevoerd met trekstangen.
- Bij standaardcompensatoren met 2, 3, of 5 golven neemt bij temperatuurstijging de drukbestendigheid snel af. Zie de tabellen bij de diverse typen in uitgebreide pagina.

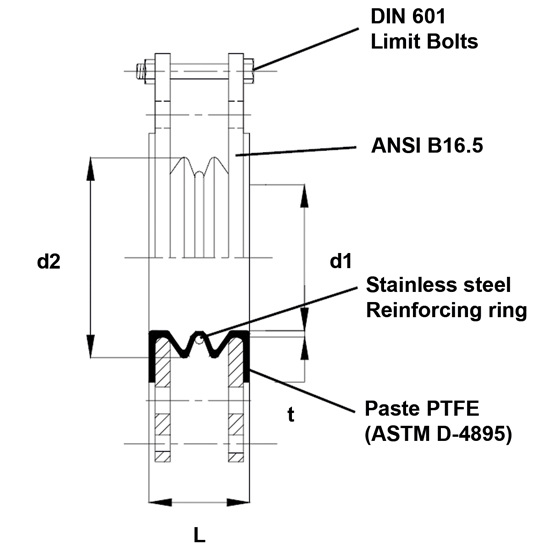

| Maten (mm) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Art.nr. | DN | Lengte (mm) | Axiaal +/- (mm) | Lateraal +/- (mm) | Vacuüm (104N/m2) | t +/- 10% | d1 +/- 10% | d2 +/- 10% | Bestellen |
| 40640202016 | 15 | 28 | 4 | 2 | 0,1 | 2 | 12 | 25 | |
| 40640202021 | 20 | 28 | 4 | 2 | 0,1 | 2 | 18 | 34 | |
| 40640202026 | 25 | 35 | 6 | 3 | 0,1 | 3 | 24 | 43 | |
| 40640202041 | 40 | 35 | 6 | 3 | 0,1 | 3 | 57 | 57 | |
| 40640202051 | 50 | 40 | 6 | 3 | 0,1 | 3 | 50 | 75 | |
| 40640202066 | 65 | 57 | 9 | 5 | 0,1 | 3 | 60 | 91 | |
| 40640202081 | 80 | 57 | 9 | 5 | 0,1 | 3,5 | 76 | 104 | |
| 40640202101 | 100 | 67 | 13 | 6 | 0,1 | 4 | 100 | 134 | |
| 40640202126 | 125 | 83 | 13 | 6 | 0,1 | 4,25 | 122 | 163 | |
| 40640202151 | 150 | 75 | 13 | 6 | 0,1 | 4,5 | 150 | 188 | |
| 40640202201 | 200 | 102 | 13 | 6 | 0,1 | 5,25 | 204 | 250 | |
| 40640202251 | 250 | 140 | 15 | 6 | 0,7 | 5,25 | 255 | 325 | |
| 40640202301 | 300 | 150 | 20 | 10 | 1,5 | 5,5 | 280 | 345 | |
Ook leverbaar
- flensaansluiting in RVS
- afwijkende flensafmetingen
- afwijkende bouwlengtes
Specificaties
| Type | 2 golven |
| Materiaal | PTFE |
| Steunring | RVS 304 |
| Flenzen | ANSI B16.5 klasse 150LBS Staal gegalvaniseerd met geïntegreerde bewegingsbegrenzers |
|
|
|
| Druk | Max 14 bar bij +20ºC |
| Temperatuur | Van -30ºC tot +230ºC |
Contact
Voor meer informatie over onze PTFE compensatoren kunt u contact opnemen met:
