CSM compensator  -  Groenring

CSM compensator  |  Groenring

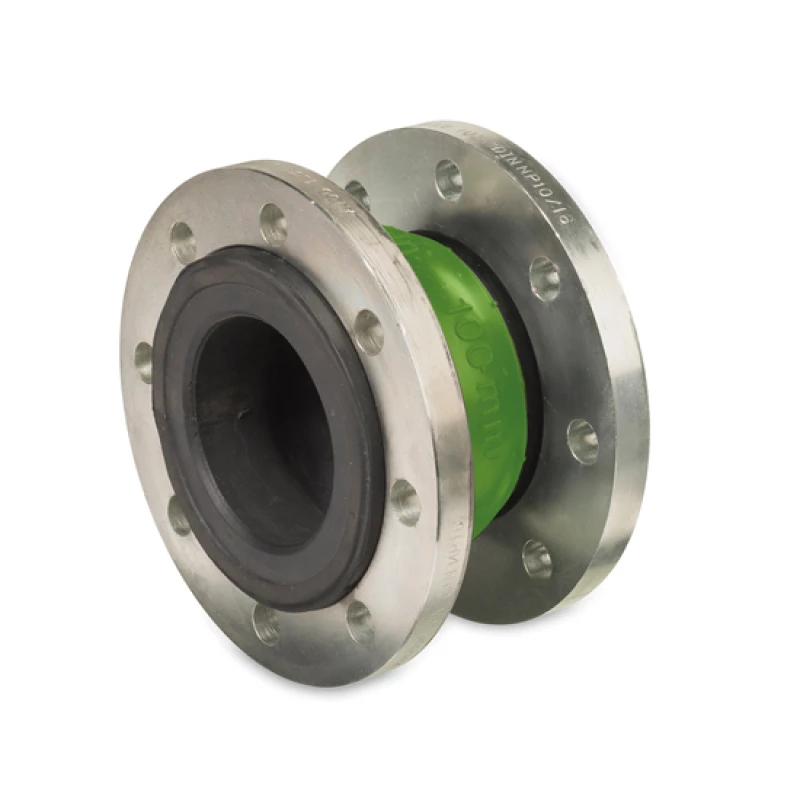

CSM / CSM compensator met flensaansluiting

Geschikt voor: sterk oxyderende zuren, logen en vele chemicaliën

  • Bij agressieve zuren moet een lagere temperatuur aangehouden worden.
Specificaties
Downloads
CSM compensator  |  Groenring

Selecteer een uitvoering:

Selecteer een uitvoering
Art.nr. DN PN Lengte (mm) Axiaal
Uitzetting (mm) 		Axiaal
Indrukking (mm) 		Lateraal (mm) Angulair (º) Bestellen
40280103025 25 10/16 130 20 30 20 35
40280103032 32 10/16 130 20 30 20 35
40280103040 40 10/16 130 20 30 20 35
40280103050 50 10/16 130 20 30 20 35
40280103065 65 10/16 130 20 30 20 30
40280104080 80 10/16 130 20 30 20 30
40280104100 100 10/16 130 20 30 20 25
40280104125 125 10/16 130 20 30 20 25
40280104150 150 10/16 130 20 30 20 15
40280104200 200 10 130 20 30 20 15
40280104210 200 16 130 20 30 20 15
40280104250 250 10 130 20 30 20 10
40280104260 250 16 130 20 30 20 10
40280104300 300 10 130 20 30 20 10
40280104310 300 16 130 20 30 20 10
Art.nr. DN PN Lengte (mm) Axiaal
Uitzetting (mm) 		Axiaal
Indrukking (mm) 		Lateraal (mm) Angulair (º) Bestellen
40280113025 25 10/16 130 20 30 20 35
40280113032 32 10/16 130 20 30 20 35
40280113040 40 10/16 130 20 30 20 35
40280113050 50 10/16 130 20 30 20 35
40280113065 65 10/16 130 20 30 20 30
40280114080 80 10/16 130 20 30 20 30
40280114100 100 10/16 130 20 30 20 25
40280114125 125 10/16 130 20 30 20 25
40280114150 150 10/16 130 20 30 20 15
40280114200 200 10 130 20 30 20 15
40280114210 200 16 130 20 30 20 15
40280114250 250 10 130 20 30 20 10
40280114260 250 16 130 20 30 20 10
40280114300 300 10 130 20 30 20 10
40280114310 300 16 130 20 30 20 10
Art.nr. DN PN Lengte (mm) Axiaal
Uitzetting (mm) 		Axiaal
Indrukking (mm) 		Lateraal (mm) Angulair (º) Bestellen
40283043025 25 10/16 130 20 30 20 35
40283043032 32 10/16 130 20 30 20 35
40283043040 40 10/16 130 20 30 20 35
40283043050 50 10/16 130 20 30 20 35
40283043065 65 10/16 130 20 30 20 30
40283044080 80 10/16 130 20 30 20 30
40283044100 100 10/16 130 20 30 20 25
40283044125 125 10/16 130 20 30 20 25
40283044150 150 10/16 130 20 30 20 15
40283044200 200 10 130 20 30 20 15
40283044210 200 16 130 20 30 20 15
40283044250 250 10 130 20 30 20 10
40283044260 250 16 130 20 30 20 10
40283044300 300 10 130 20 30 20 10
40283044310 300 16 130 20 30 20 10
Art.nr. DN PN Lengte (mm) Axiaal
Uitzetting (mm) 		Axiaal
Indrukking (mm) 		Lateraal (mm) Angulair (º) Bestellen
40283163025 25 10/16 130 20 30 20 35
40283163032 32 10/16 130 20 30 20 35
40283163040 40 10/16 130 20 30 20 35
40283163050 50 10/16 130 20 30 20 35
40283163065 65 10/16 130 20 30 20 30
40283044080 80 10/16 130 20 30 20 30
40283164100 100 10/16 130 20 30 20 25
40283164125 125 10/16 130 20 30 20 25
40283164150 150 10/16 130 20 30 20 15
40283164200 200 10 130 20 30 20 15
40283164210 200 16 130 20 30 20 15
40283164250 250 10 130 20 30 20 10
40283164260 250 16 130 20 30 20 10
40283164300 300 10 130 20 30 20 10
40283164310 300 16 130 20 30 20 10

Ook leverbaar

  • flensaansluiting in ANSI en afwijkende flensafmetingen, flensmaterialen en bouwlengtes

Specificaties

Type Groenring
Materiaal
Binnenwand CSM
Buitenwand CSM
Flenzen zie tabel
Druk max. 16 bar bij 20ºC
Temperatuur Max. 90ºC
