Tankwagenkoppeling met spanring | MK

Geschikt voor: laden en lossen van oliën, chemische producten e.d.

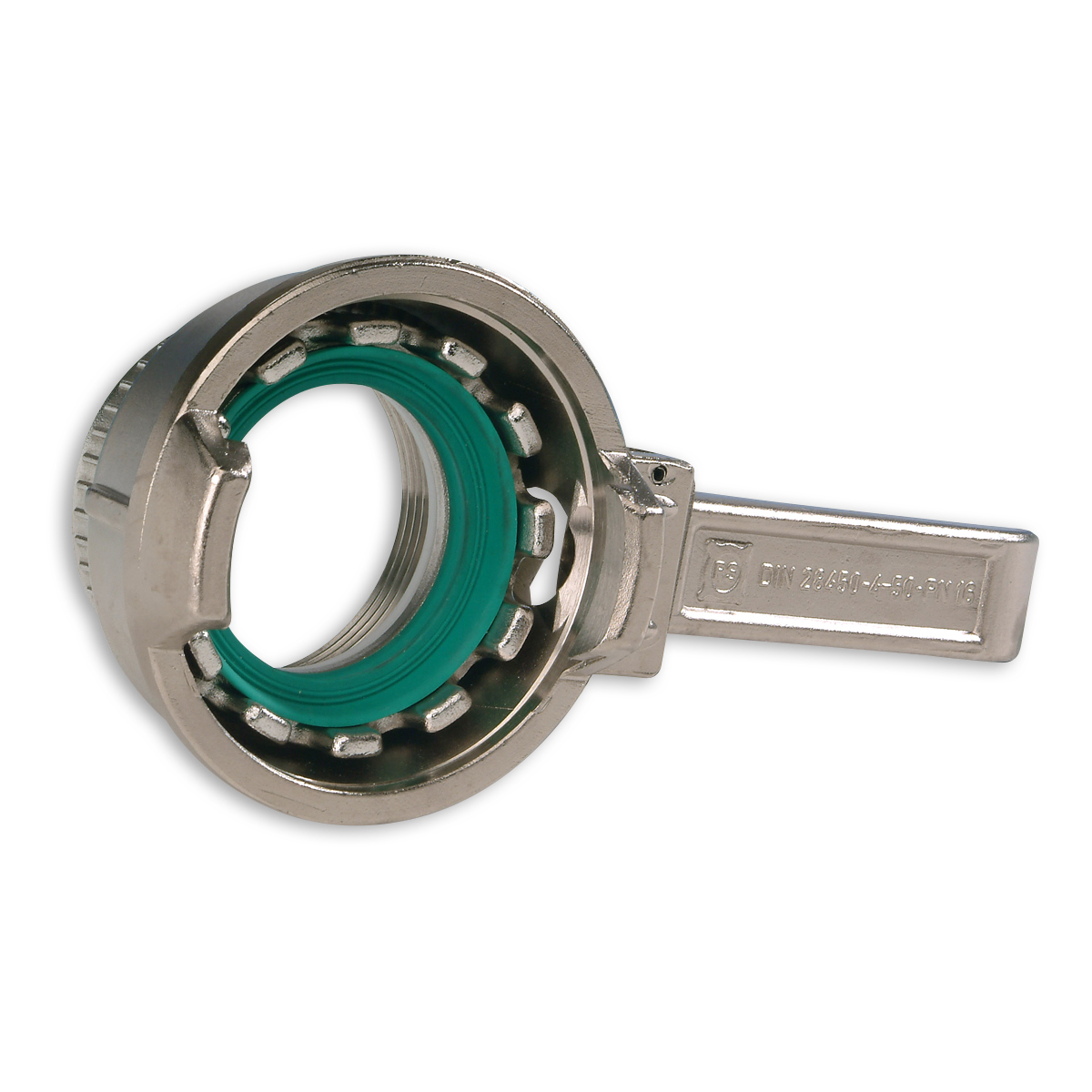

De TW-kopppeling is een eenvoudige en zekere manier om twee elementen met elkaar te koppelen. Het vrouwelijk aansluitstuk, met grendel, ring en hendel, past op het mannelijk aansluitstuk.
Twee klauwen zorgen bij het verdraaien van de grendelring voor een vaste en lekvrije verbinding.
Het neerklappen van de hendel na het aanspannen, zorgt voor de vergrendeling van de koppeling.
Zowel het vrouwelijk als het mannelijk deel zijn verkrijgbaar in DN 50, 80 en 100 met respectievelijk 2", 3" en 4" BSP binnendraad.
Het Europese Comité voor Normalisatie (CEN) heeft in 1973 besloten dat de "drie-nokken TW-koppeling (DN 100)" als norm geldt voor aansluitingen voor tankwagens en treinwagons.

Art.nr.	Type	Aansluiting	Materiaal	Gewicht (kg)
64520522050	MK 50	2"	Messing	0,71
64520522080	MK 80	3"	Messing	1,50
64520522100	MK 100	4"	Messing	2,80
64520330050	MK 50	2"	RVS 316 (1.4408)	0,68
64520330080	MK 80	3"	RVS 316 (1.4408)	1,45
64520330100	MK 100	4"	RVS 316 (1.4408)	2,70

afhankelijk van het medium: afdichtingsringen in Nitril, Vulkollan, FPM A, Hypalon en PTFE

Specificaties

Type	MK
Materiaal	Messing Aluminium RVS 316 (1.4408)

Afdichtingsring	Bij messing/aluminium Polyurethaanafdichting
	bij RVS Hypalon/PTFE afdichting *

Druk	max. 16 bar

Uitvoering	volgens DIN 28450, EN 14420-6
