Stalen Klinger transparant peiltoestel  -  T 100-D

Stalen Klinger transparant peiltoestel  |  T 100-D

Stalen Klinger transparant peiltoestel  |  T 100-D
Stalen Klinger transparant peiltoestel  |  T 100-D

Flensaansluiting PN 40

Geschikt voor: stoom : max. 30 bar

  • Uitgevoerd met de originele Klinger borosilicaat glazen "extra hard".
  • Bestand tegen hoge temperaturen en uitermate druk- en slijtvast.
Specificaties
Stalen Klinger transparant peiltoestel  |  T 100-D
Stalen Klinger transparant peiltoestel  |  T 100-D

Selecteer een uitvoering:

Selecteer een uitvoering
Art.nr. Omschrijving DN Flensdiameter (mm) Bestellen
5310006071105 Bovenkraan D8 20 105
5310006071115 Bovenkraan D8 25 115
5310006171105 Onderkraan D8 + afblaaskraan ABL 12 20 105
5310006171115 Onderkraan D8 + afblaaskraan ABL 12 25 115
5320006909012 Stift 16 x 105 mm
5311006919021 Stiftring 14x8x2 mm
5311006929030 Set kogelbeveiliging
5340003899001 Afblaaskraan ABL 12 - 1/2"

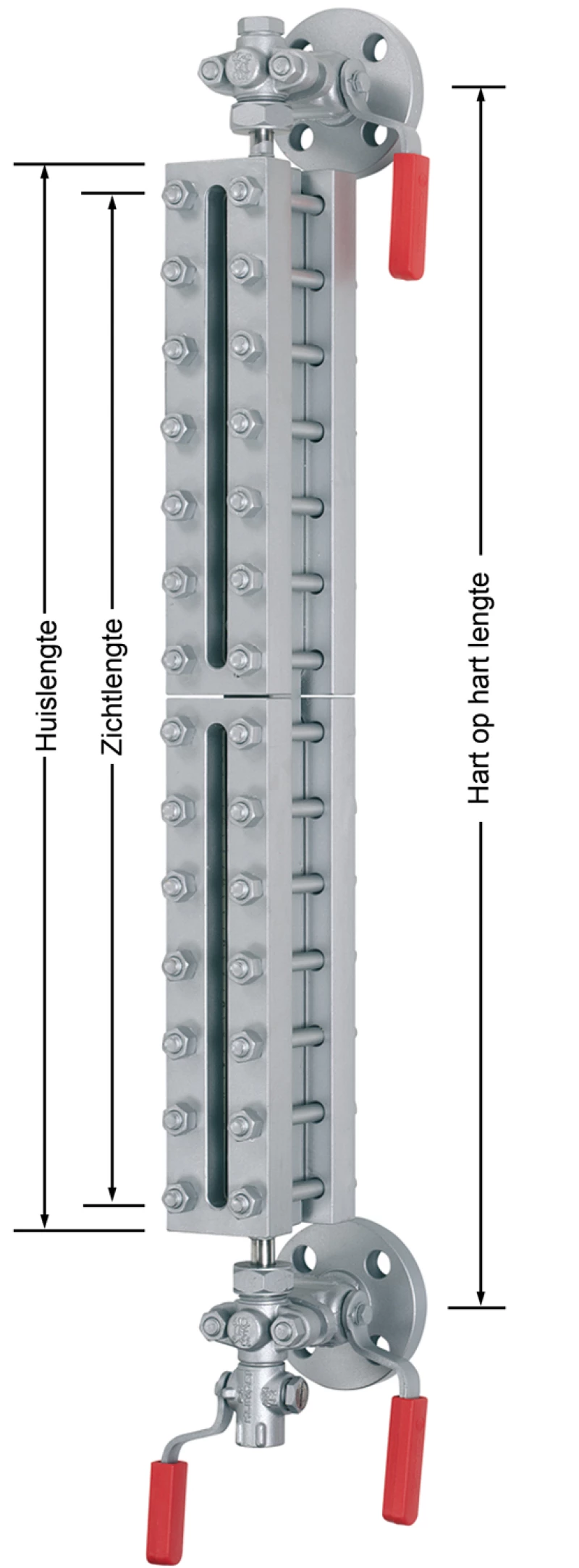

Afmetingen Peilglashouder (mm) Hart op hart (mm)
Art.nr. Grootte Zichtlengte Huislengte Glaslengte minimaal Bestellen
5200000000102 1 x 2 118 153 140 260
5200000000103 1 x 3 143 178 165 285
5200000000104 1 x 4 168 203 190 310
5200000000105 1 x 5 198 233 220 340
5200000000106 1 x 6 228 263 250 370
5200000000107 1 x 7 258 293 280 400
5200000000108 1 x 8 298 333 320 440
5200000000109 1 x 9 318 353 340 460
5200000000204 2 x 4 373 408 190 515
5200000000205 2 x 5 433 468 220 575
5200000000206 2 x 6 493 528 250 635
5200000000207 2 x 7 553 588 280 695
5200000000208 2 x 8 633 668 320 775
5200000000209 2 x 9 673 708 340 815

Ook leverbaar

  • verlichting: IP20/IP50
  • non-frost blocks

Specificaties

Type T 100-D
Materiaal Staal A 105 N
Druk max. 30 bar stoom / PN100 (proces)
Transparant glas Gehard borosilicaat, thermisch voorgespannen, type B
Glasbescherming Mica
Pakking Grafiet
Bout ASTM-A 193 B7
Moer ASTM-A 194 2H
Flensaansluiting PN 40 anders op aanvraag
Bij bestelling op te geven
- druk en temperatuur
- medium
- aansluiting en h.o.h. afstand
