Stalen Klinger reflex peiltoestel  -  R 100-D

Stalen Klinger reflex peiltoestel  |  R 100-D

Stalen Klinger reflex peiltoestel  |  R 100-D
Stalen Klinger reflex peiltoestel  |  R 100-D

Flensaansluiting PN 40

Geschikt voor: water, vloeibare gassen, lage druk stoom (22 bar max.), glycol, ammoniak

  • Goed licht/donker contrast, duidelijke niveau-aflezing, eenvoudige glaswisseling, linkse zowel als rechtse uitvoering leverbaar (eenvoudig om te bouwen).
  • Flensaansluiting DN 20/DN 25 standaard.
  • Andere aansluitingen op aanvraag.
Specificaties
Downloads
Stalen Klinger reflex peiltoestel  |  R 100-D
Stalen Klinger reflex peiltoestel  |  R 100-D

Selecteer een uitvoering:

Selecteer een uitvoering
Art.nr. Omschrijving DN Flensdiameter (mm) Bestellen
5310006071105 Bovenkraan D8 20 105
5310006071115 Bovenkraan D8 25 115
5310006171105 Onderkraan D8 + afblaaskraan ABL 12 20 105
5310006171115 Onderkraan D8 + afblaaskraan ABL 12 25 115
5320006909012 Stift 16 x 105 mm
5311006919021 Stiftring 14 x 8 x 2 mm
5311006929030 Set kogelbeveiliging
5340003899001 Afblaaskraan ABL 12 - 1/2"

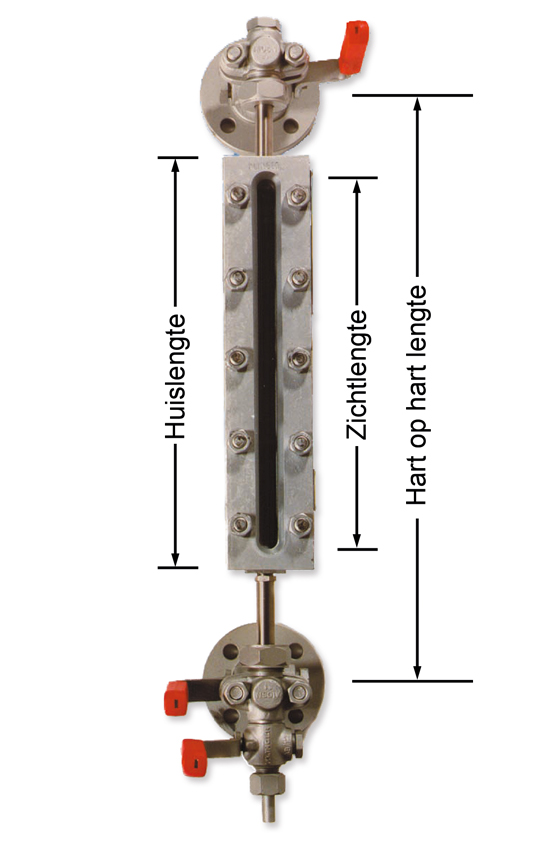

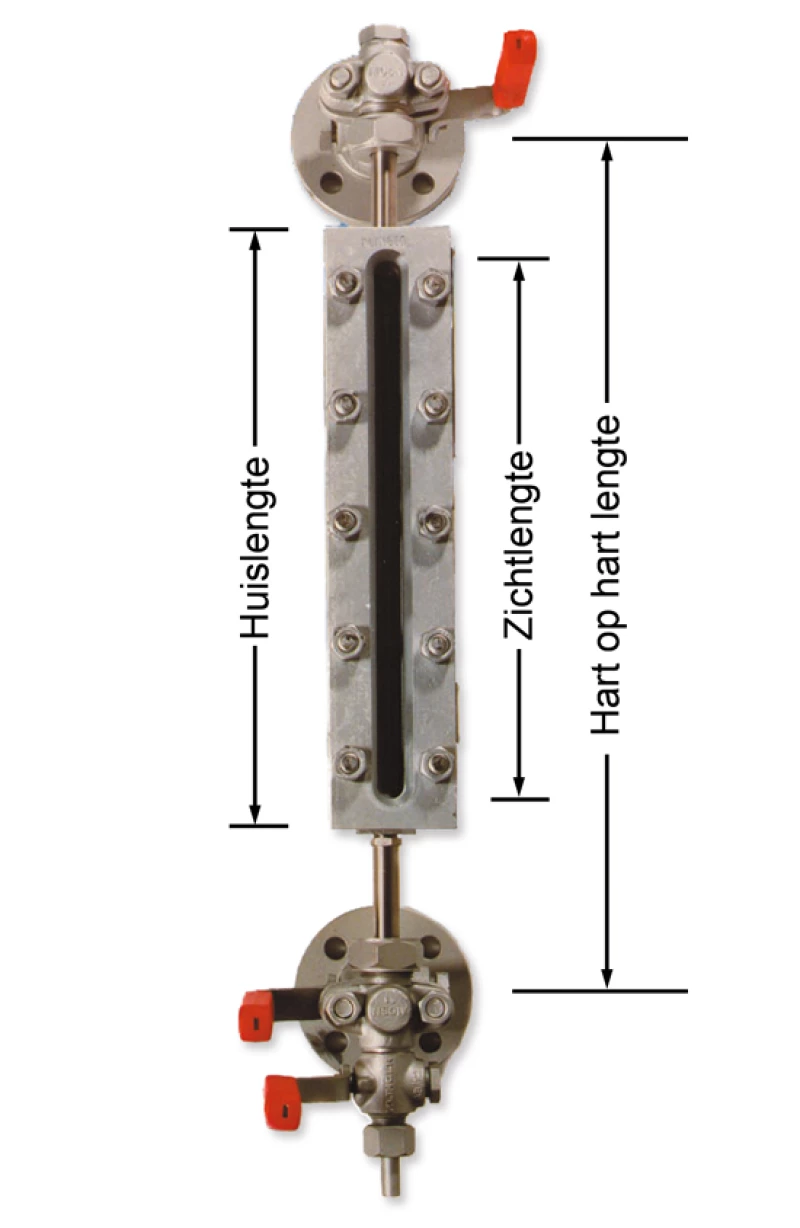

Afmetingen peilglashouder (mm) Hart op hart (mm)
Art.nr. Grootte Zichtlengte Huislengte Glaslengte Minimaal Bestellen
5100000000102 1 x 2 118 153 140 260
5100000000103 1 x 3 143 178 165 285
5100000000104 1 x 4 168 203 190 310
5100000000105 1 x 5 198 233 220 340
5100000000106 1 x 6 228 263 250 370
5100000000107 1 x 7 258 293 280 400
5100000000108 1 x 8 298 333 320 440
5100000000109 1 x 9 318 353 340 460
5100000000204 2 x 4 373 408 190 515
5100000000205 2 x 5 433 468 220 575
5100000000206 2 x 6 493 528 250 635
5100000000207 2 x 7 553 588 280 695
5100000000208 2 x 8 633 668 320 775
5100000000209 2 x 9 673 708 340 815
5100000000306 3 x 6 758 793 250 900
5100000000307 3 x 7 848 883 280 990
5100000000308 3 x 8 968 1003 320 1110
5100000000309 3 x 9 1028 1063 340 1170
5100000000407 4 x 7 1143 1178 280 1285
5100000000408 4 x 8 1303 1338 320 1445
5100000000409 4 x 9 1383 1418 340 1515
5100000000507 5 x 7 1438 1473 280 1580
5100000000508 5 x 8 1638 1673 320 1780
5100000000509 5 x 9 1738 1773 340 1880
5100000000608 6 x 8 1973 2008 320 2115
5100000000609 6 x 9 2093 2128 340 2235
5100000000707 7 x 8 2308 2343 320 2450
5100000000709 7 x 9 2448 2483 340 2590

Ook leverbaar

  • andere aansluitingen
  • peilglashouder in combinatie met andere kranen

Bij bestelling op te geven

  • druk en temperatuur
  • medium
  • flensaansluiting en h.o.h. afstand aansluitingen

Specificaties

Type R 100-D
Materiaal Staal A 105 N
Stoom Ontwerpdruk 22 bar, werkdruk18 bar
Drukklasse ANSI 600 lbs/PN 100 (proces)

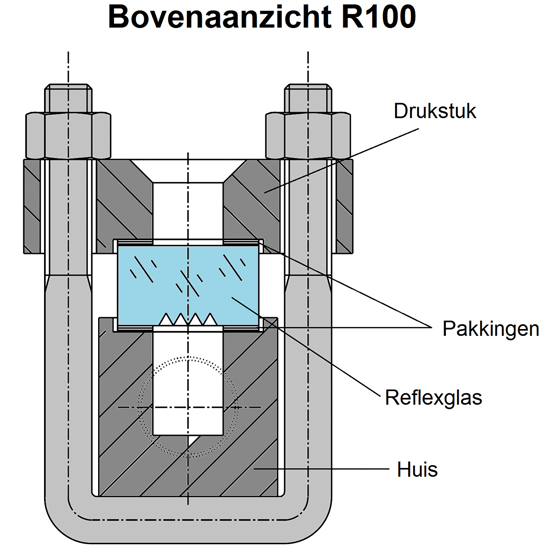

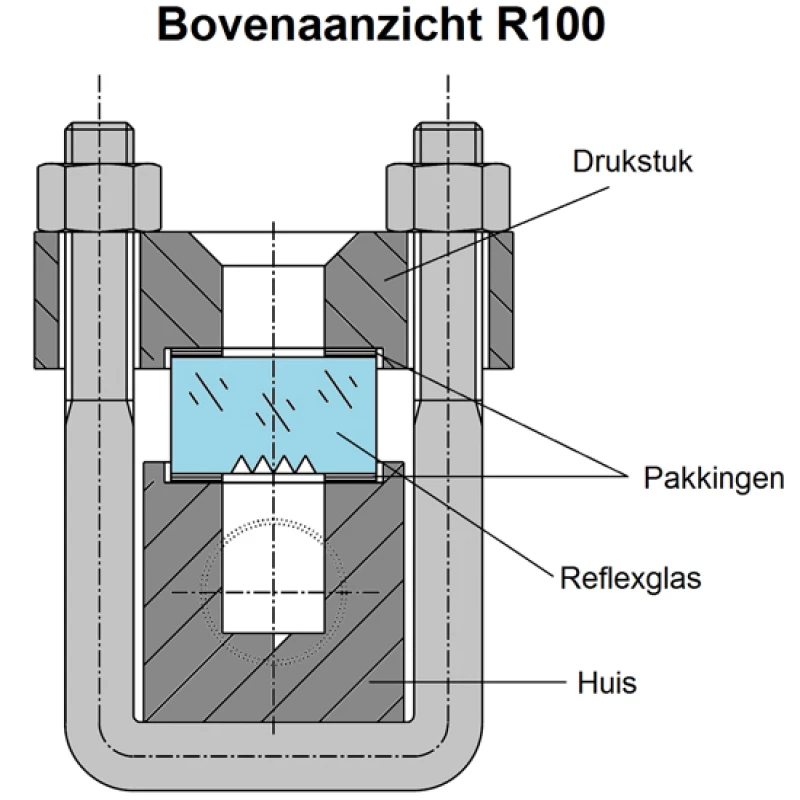

Reflexglas Borosilicaat, thermisch voorgespannen, type B
Afdichting Grafiet
U-bout ASTM 193-B7
Moer ASTM 194-2H
Aansluiting Flensaansluiting PN 40
Temperatuur -20ºC tot 400ºC
