Grafiet afdichting | KLINGER®top-graph-2000

Geschikt voor: universeel in olie, koolwaterstoffen, gassen en tot middendruk stoom

Eigenschappen die lijken op grafiet, met de bewerk en handelbaarheid van een vezelpakking.
Hoge vloei-bestendigheid.
Breed inzetgebied.
Hecht niet aan de flens.

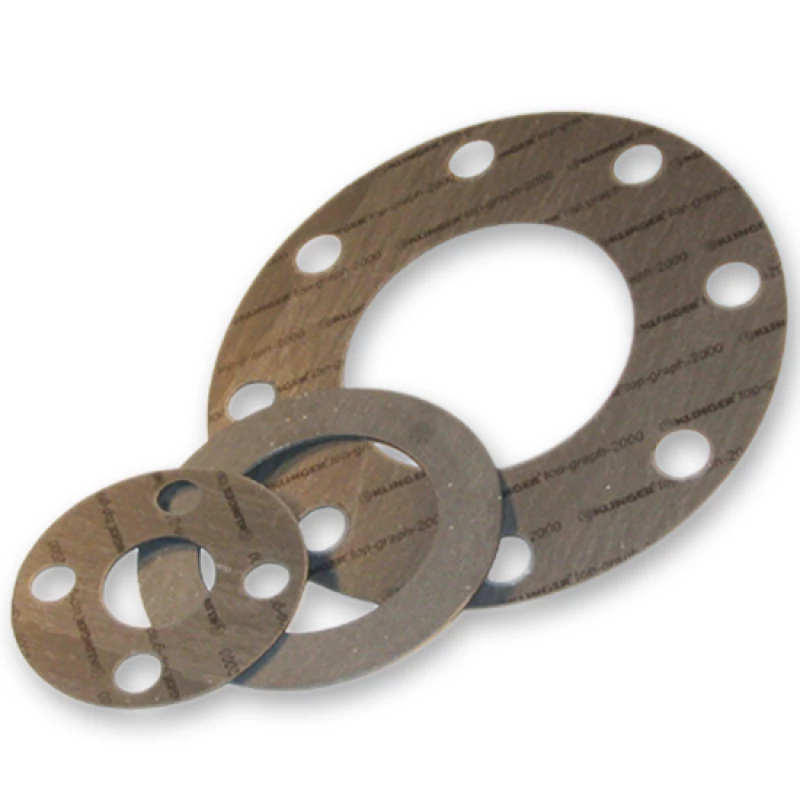

Vanuit eigen productie leverbaar in platen, ringen en ramen.

Selecteer een uitvoering

Art.nr.	Dikte (mm)	Plaatafmeting (mm)
25020001500410	1	2000 x 1500
25020001500415	1,5	2000 x 1500
25020001500420	2	2000 x 1500
25020001500430	3	2000 x 1500

Art.nr.	Maat	PN	Afmeting (mm)
25000510022015	DN 15	PN 10-40	51 x 22
25000610028015	DN 20	PN 10-40	61 x 28
25000710034015	DN 25	PN 10-40	71 x 34
25000820043015	DN 32	PN 10-40	82 x 43
25000920049015	DN 40	PN 10-40	92 x 49
25001070061015	DN 50	PN 10-40	107 x 61
25001270077015	DN 65	PN 10-40	127 x 77
25001420089015	DN 80	PN 10-40	142 x 89
25001620115015	DN 100	PN 10-16	162 x 115
25001680115015	DN 100	PN 25-40	168 x 115
25001920141015	DN 125	PN 10-16	192 x 141
25001940141015	DN 125	PN 25-40	194 x 141
25002180169015	DN 150	PN 10-16	218 x 169
25002240169015	DN 150	PN 25-40	224 x 169
25002730220015	DN 200	PN 10-16	273 x 220
25002850220015	DN 200	PN 25	285 x 220
25002920220015	DN 200	PN 40	292 x 220
25003280273015	DN 250	PN 10	328 x 273
25003290273015	DN 250	PN 16	329 x 273
25003400273016	DN 250	PN 25	340 x 273
25003520273015	DN 250	PN 40	352 x 273
25003780324015	DN 300	PN 10	378 x 324
25003840324015	DN 300	PN 16	384 x 324
25004000324015	DN 300	PN 25	400 x 324
25004170324015	DN 300	PN 40	417 x 324

Art.nr.	Maat	PN	Afmeting (mm)
25000460018020	DN 10	PN 10-40	46 x 18
25000510022020	DN 15	PN 10-40	51 x 22
25000610028020	DN 20	PN 10-40	61 x 28
25000710034020	DN 25	PN 10-40	71 x 34
25000820043020	DN 32	PN 10-40	82 x 43
25000920049020	DN 40	PN 10-40	92 x 49
25001070061020	DN 50	PN 10-40	107 x 61
25001270077020	DN 65	PN 10-40	127 x 77
25001420089020	DN 80	PN 10-40	142 x 89
25001620115020	DN 100	PN 10-16	162 x 115
25001680115020	DN 100	PN 25-40	168 x 115
25001920141020	DN 125	PN 10-16	192 x 141
25001940141020	DN 125	PN 25-40	194 x 141
25002180169020	DN 150	PN 10-16	218 x 169
25002240169020	DN 150	PN 25-40	224 x 169
25002730220020	DN 200	PN 10-16	273 x 220
25002840220020	DN 200	PN 25	284 x 220
25002920220020	DN 200	PN 40	292 x 220
25003280273020	DN 250	PN 10	328 x 273
25003290273020	DN 250	PN 16	329 x 273
25003400273020	DN 250	PN 25	340 x 273
25003520273020	DN 250	PN 40	352 x 273
25003780324020	DN 300	PN 10	378 x 324
25003840324020	DN 300	PN 16	384 x 324
25004000324020	DN 300	PN 25	400 x 324
25004170324020	DN 300	PN 40	417 x 324

Art.nr.	Maat	Afmeting (mm)
25000480021015	1/2"	48 x 21
25000570027015	3/4"	57 x 27
25000670033015	1 "	67 x 33
25000760042015	1.1/4"	76 x 42
25000860048015	1.1/2"	86 x 48
25001050060015	2 "	105 x 60
25001240073015	2.1/2"	124 x 73
25001370089015	3 "	137 x 89
25001750114015	4 "	175 x 114
25001970141015	5 "	197 x 141
25002220168015	6 "	222 x 168
25002790219015	8 "	279 x 219
25003400273015	10 "	340 x 273
25004100324015	12 "	410 x 324
25004510356015	14 "	451 x 356
25005140406015	16 "	514 x 406
25005500457015	18 "	550 x 457
25006060508015	20 "	606 x 508
25007180610015	24 "	718 x 610

Art.nr.	Maat	Afmeting (mm)
25000540021015	1/2"	54 x 21
25000670027015	3/4"	67 x 27
25000730033015	1 "	73 x 33
25000830042015	1.1/4"	83 x 42
25000950048015	1.1/2"	95 x 48
25001110060015	2 "	111 x 60
25001300073015	2.1/2"	130 x 73
25001490089015	3 "	149 x 89
25001810114015	4 "	181 x 114
25002160141015	5 "	216 x 141
25002510168015	6 "	251 x 168
25003080219015	8 "	308 x 219
25003620273015	10 "	362 x 273
25004220324015	12 "	422 x 324
25004860356015	14 "	486 x 356
25005400406015	16 "	540 x 406
25005970457015	18 "	597 x 457

Specificaties

Type	KLINGER^®top-graph-2000
Materiaal	Grafiet versterkend gevuld met koolvezels en NBR.
Kleur	aan beide zijden zwart

Samendrukbaarheid volgens ASTM F36A	10%
Terugvering volgens ASTM F36A	60%
Drukvastheid volgens DIN 52913(1,5mm 300ºC)	32 N/mm²
Gasdoorlaatbaarheid volgens DIN 28090-2	<0,05 mg/s.m.

Goedgekeurd door	BAM (zuurstof gasvormig tot 130 bar, 125 ºC)
	KTW
	BS 7531 Grade AX
	DIN DVGW
	TA Luft (clean air) acc VDI2440
	Germanischer Lloyd
	RoHS cert.
	EG / EWG cert.
	Reach verklaring
	SVHC lijstverklaring

Afdichtingsfaktoren 2 mm dik lekkageklasse 0.1 mg/sxm
ASTM Y	25 MPa
ASTM m	4

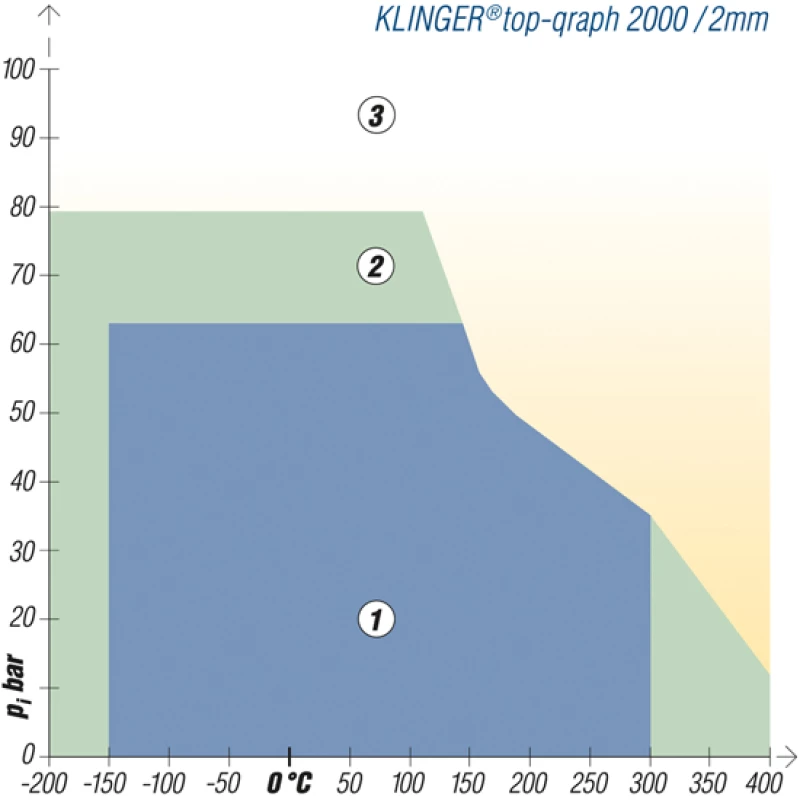

Druk/Temperatuur-Grafiek
Gebied 1	Normaliter bij afdoende vlaktedruk probleemloos toe te passen.
Gebied 2	Vraag advies voor kritische toepassingen.
Gebied 3	Vraag advies.

DIN afmetingen volgens EN 1514-1
ANSI afmetingen volgens B16.21
