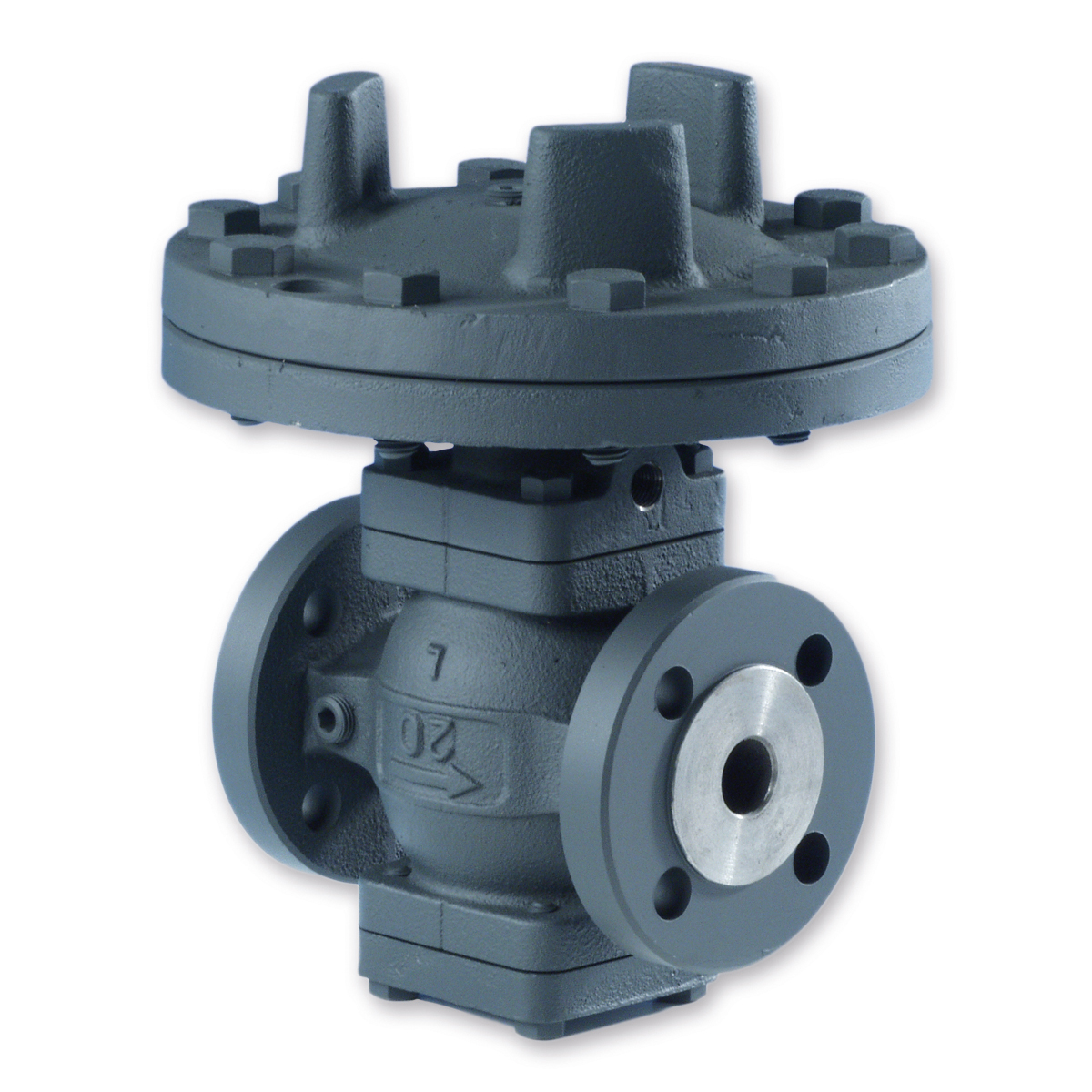

Nodulair gietijzeren drukreduceertoestel  -  GD-2000K

Nodulair gietijzeren drukreduceertoestel  |  GD-2000K

Nodulair gietijzeren drukreduceertoestel  |  GD-2000K
Nodulair gietijzeren drukreduceertoestel  |  GD-2000K

PN 25 met pneumatische sturing

Geschikt voor: stoom, wanneer drukinstelling dikwijls moet veranderen, bij vuile stoom en moeilijke bereikbaarheid van het reduceertoestel

  • Lucht gestuurd reduceertoestel
  • Grote capaciteiten
  • Compact en onderhoudsvriendelijk
  • Ingestelde luchtdruk is gelijk aan te reduceren druk
Specificaties
Nodulair gietijzeren drukreduceertoestel  |  GD-2000K
Nodulair gietijzeren drukreduceertoestel  |  GD-2000K

Selecteer een uitvoering:

Selecteer een uitvoering

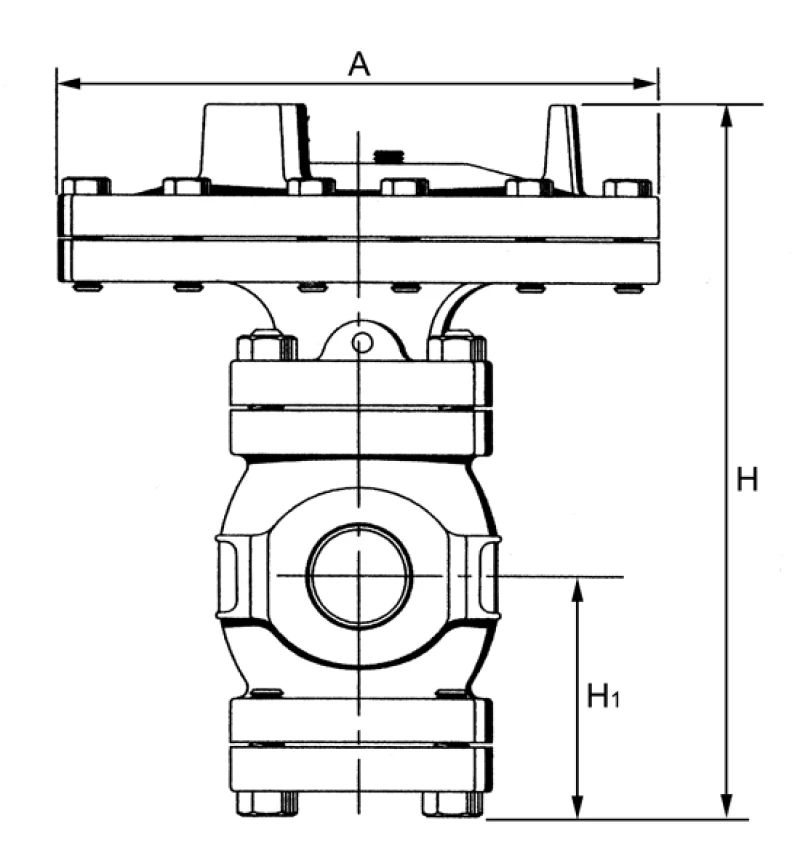

Drukbereik Afmetingen (mm)
Art.nr. Aansluiting (bar) L H H1 A CV Gewicht (kg) Bestellen
2005321700015 1/2" 0,1-17,5 150 244 74 202 14,0 12
2005321700020 3/4" 0,1-17,5 150 244 74 202 15,0 12
2005321700025 1  " 0,1-17,5 160 251 76 202 19,0 16
Drukbereik Afmetingen (mm)
Art.nr. Aansluiting (bar) L H H1 A CV Gewicht (kg) Bestellen
2005141700015 DN  15 0,1-17,5 150 244 74 202 5,0 14
2005141700020 DN  20 0,1-17,5 150 244 74 202 7,2 15
2005141700025 DN  25 0,1-17,5 160 251 76 227 10,9 19
2005141700030 DN  32 0,1-17,5 180 282 90 227 14,3 23
2005141700040 DN  40 0,1-17,5 200 282 90 227 18,8 23
2005141700050 DN  50 0,1-17,5 230 319 114 278 35,0 35
2005141700065 DN  65 0,1-17,5 290 373 122 352 60,0 64
2005141700080 DN  80 0,1-17,5 310 399 140 352 78,0 71
2005141700100 DN 100 0,1-17,5 350 488 167 402 120,0 112
Art.nr. omschrijving t.b.v. Bestellen
2005902000000 luchtbesturingsset GD-2000K

Specificaties

Type GD-2000K
Materiaal Nodulair gietijzer - ASTM A536
Klep + Zitting RVS AISI 420
Membraan RVS AISI 304
Bereik 0,1-17,5 bar gereduceerde druk
Minimum drukverschil 0,5 bar
Max. drukverhouding 85% van de voordruk
Lekverlies <0,01%
Regelnauwkeurigheid 2%
Werkdruk max. 20 bar
Aansluitingen BSPT draad of PN 40 flensaansluiting
Temperatuur maximaal 230ºC
