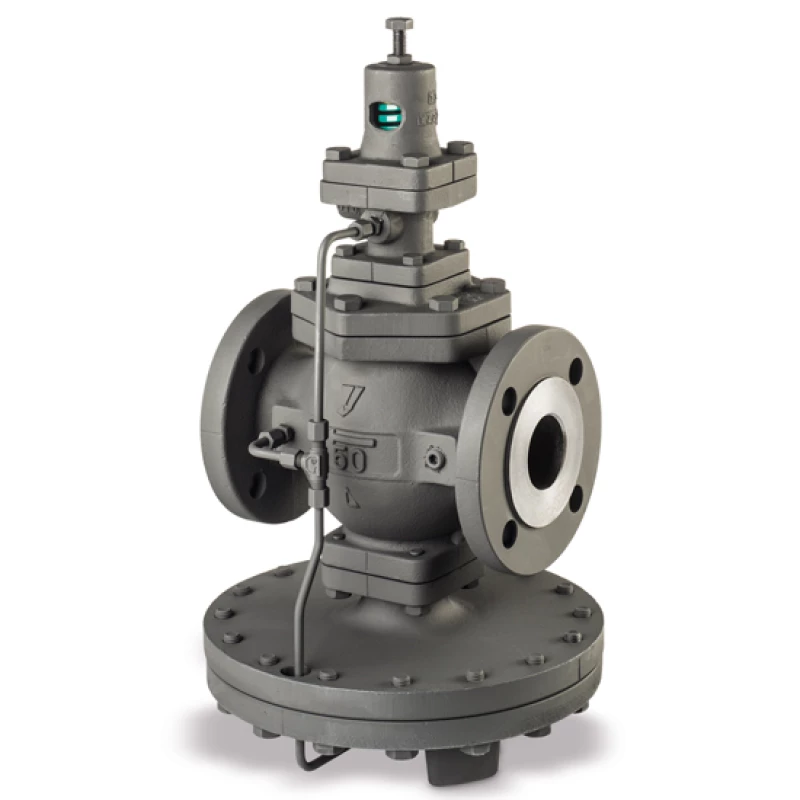

Nodulair gietijzeren drukreduceertoestel  -  GP-2000

Nodulair gietijzeren drukreduceertoestel  |  GP-2000

Nodulair gietijzeren drukreduceertoestel  |  GP-2000
Nodulair gietijzeren drukreduceertoestel  |  GP-2000
Nodulair gietijzeren drukreduceertoestel  |  GP-2000

PN 25 met externe stuurklep (pilot)

Geschikt voor: stoom, grote capaciteiten

  • Piloot gestuurd reduceertoestel.
  • Grote capaciteiten.
  • Compact en onderhoudsvriendelijk.
  • Zelfwerkend, geen hulpenergie nodig.
Specificaties
Downloads
Nodulair gietijzeren drukreduceertoestel  |  GP-2000
Nodulair gietijzeren drukreduceertoestel  |  GP-2000
Nodulair gietijzeren drukreduceertoestel  |  GP-2000

Selecteer een uitvoering:

Selecteer een uitvoering

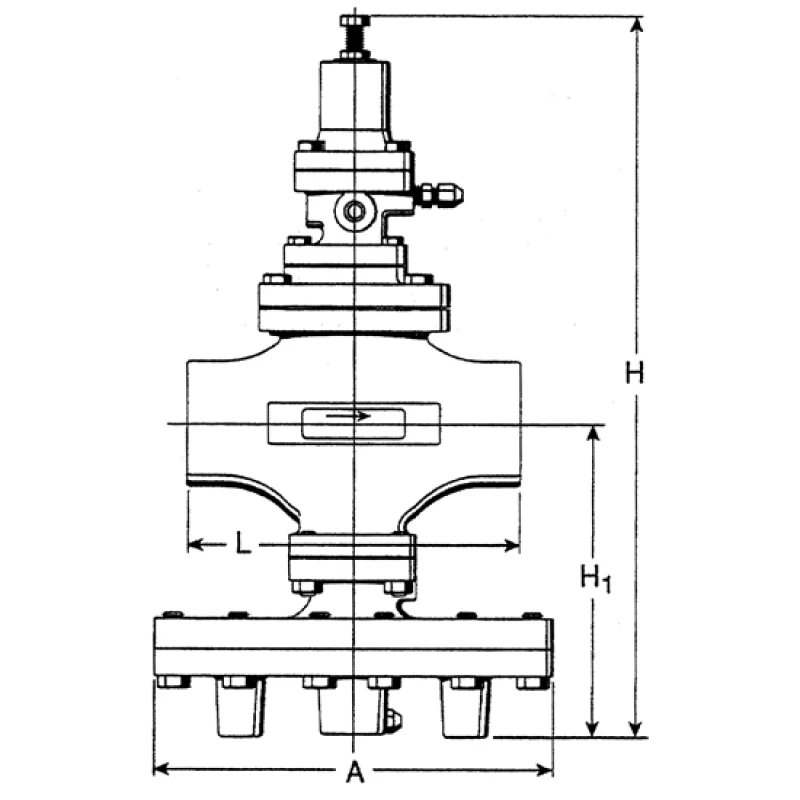

Drukbereik Afmetingen (mm)
Art.nr. Aansluiting (bar) L H H1 A CV Gewicht (kg) Bestellen
2004321200015 1/2" 1-13,8 150 400 171 202 5,0 14,7
2004321200020 3/4" 1-13,8 150 400 171 202 7,2 14,7
2004321200025 1  " 1-13,8 160 405 176 227 10,9 19,0
Drukbereik Afmetingen (mm)
Art.nr. Aansluiting (bar) L H H1 A CV Gewicht (kg) Bestellen
2004141200015 DN  15 1-13,8 150 400 171 202 5,0 15,7
2004141200020 DN  20 1-13,8 150 400 171 202 7,2 16,4
2004141200025 DN  25 1-13,8 160 405 176 227 10,9 20,8
2004141200030 DN  32 1-13,8 180 435 194 227 14,3 24,7
2004141200040 DN  40 1-13,8 200 435 194 227 18,8 25,6
2004141200050 DN  50 1-13,8 230 499 216 278 32,0 38,1
2004141200065 DN  65 1-13,8 290 552 249 352 60,0 66,7
2004141200080 DN  80 1-13,8 310 575 265 352 78,0 73,0
2004141200100 DN 100 1-13,8 350 659 322 402 120,0 114,3
Drukbereik Afmetingen (mm)
Art.nr. Aansluiting (bar) L H H1 A CV Gewicht (kg) Bestellen
2004140200015 DN  15 0,2-1,5 150 400 171 202 5,0 15,7
2004140200020 DN  20 0,2-1,5 150 400 171 202 7,2 16,4
2004140200025 DN  25 0,2-1,5 160 405 176 227 10,9 20,8
2004140200030 DN  32 0,2-1,5 180 435 194 227 14,3 24,7
2004140200040 DN  40 0,2-1,5 200 435 194 227 18,8 25,6
2004140200050 DN  50 0,2-1,5 230 499 216 278 32,0 38,1
DN 150 op aanvraag

Specificaties

Type GP-2000
Materiaal Nodulair gietijzer ASTM A536
Klep + Zitting RVS AISI 420
Filter RVS AISI 304
Membraan RVS AISI 301
Veer RVS AISI 304
Veer groen drukbereik 1-14 bar gereduceerde druk
Veer geel_ drukbereik 0,1-0,2 bar gereduceerde druk
Veer geel_ drukbereik 0,2-1,5 bar gereduceerde druk
Min. drukverschil 0,5 bar
Max. drukverlaging 85% van de voordruk
Max. drukverhouding 201
Lekverlies <0,01%
Regelnauwkeurigheid ca 2%
Werkdruk max. 20 bar
Aansluitingen BSPT draad of PN 40 flensaansluiting EN1092-1
Temperatuur Maximaal 230ºC
