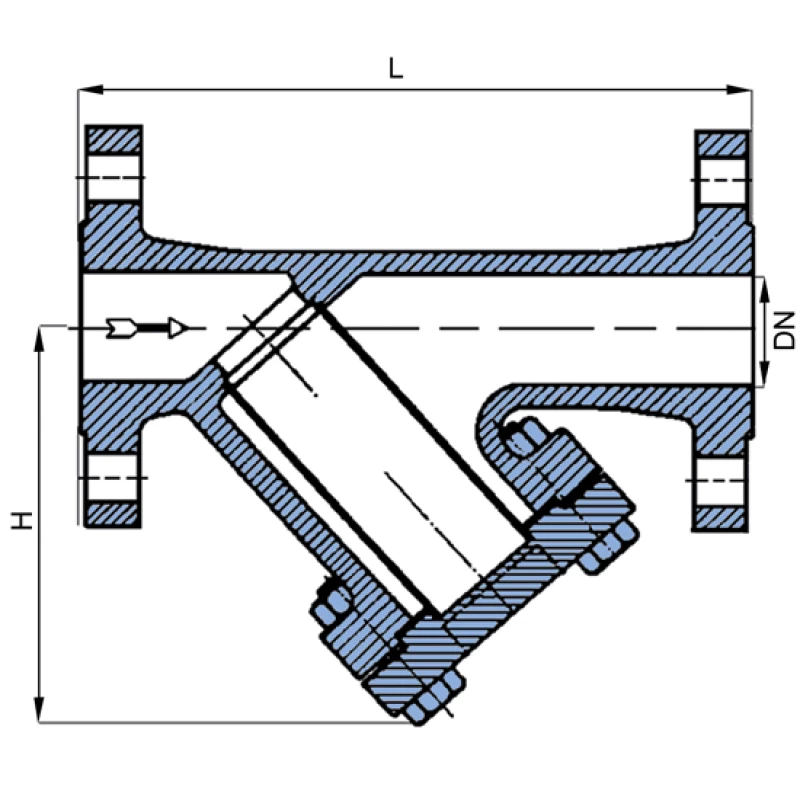

Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN Lengte Hoogte Flensdiameter Steekcirkel Maaswijdte Gewicht (kg) Bestellen
4759122100015 15 130 70 95 65 x  4 x 14 0,6 2,8
4759122100020 20 150 78 105 75 x  4 x 14 0,6 3,8
4759122100025 25 160 85 115 85 x  4 x 14 0,8 4,8
4759122100030 32 180 100 140 100 x  4 x 18 0,8 7,3
4759122100040 40 200 125 150 110 x  4 x 18 0,8 8,5
4759122100050 50 230 135 165 125 x  4 x 18 0,8 11,0
4759122200065 65 290 170 185 145 x  4 x 18 0,8 16,0
4759122200080 80 310 190 200 160 x  8 x 18 1,2 22,5
4759122200100 100 350 230 220 180 x  8 x 18 1,2 33,5
4759122200125 125 400 280 250 210 x  8 x 18 1,2 60,5
4759122200150 150 480 340 285 240 x  8 x 22 1,2 91,5
4759122300200 200 600 430 340 295 x 12 x 22 1,2 124,5

Ook leverbaar

  • afwijkende maaswijdtes
