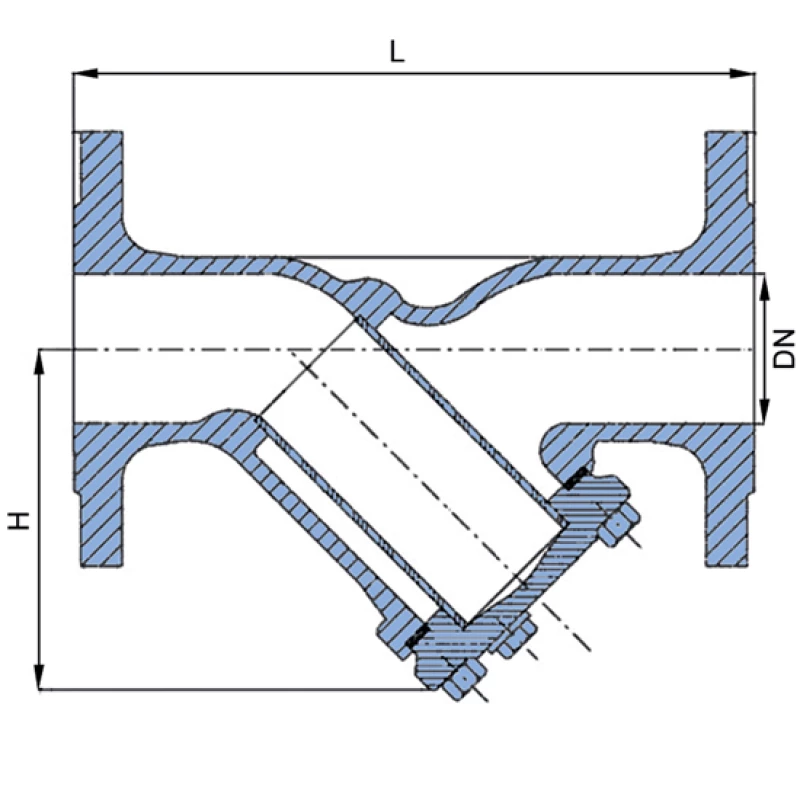

Afmetingen (mm) Aansluitmaten (mm)
Art.nr. DN Lengte Hoogte Flensdiameter Steekcirkel Maaswijdte Gewicht (kg) Bestellen
4757141050015 15 130 70 95  65 x  4 x 14 0,6 2,7
4757141050020 20 150 80 105  75 x  4 x 14 0,6 3,6
4757141075025 25 160 88 115  85 x  4 x 14 0,8 4,5
4757141075030 32 180 100 140 100 x  4 x 18 0,8 6,3
4757141075040 40 200 125 150 110 x  4 x 18 0,8 8,7
4757141075050 50 230 140 165 125 x  4 x 18 0,8 11,0
4757141075065 65 290 170 185 145 x  8 x 18 0,8 15,0
4757141120080 80 310 190 200 160 x  8 x 18 1,2 22,0
4757141120100 100 350 225 235 190 x  8 x 22 1,2 31,5
4757141120125 125 400 260 270 220 x  8 x 26 1,2 46,0
4757141120150 150 480 320 300 250 x  8 x 26 1,2 71,0
4757141120200 200 600 420 375 320 x 12 x 30 2,0 134,5
